xMoc chłodzenia | (@100K@20℃)>400mW | Stabilny pobór mocy | <3,5W (130mW@100K@20°C) |
---|---|---|---|
Temperatura pracy | -45 ℃ ~ + 85 ℃ | ROZMIAR | 45x34x67mm |
Waga | <250g | MTTF | >10000h |
High Light | Podzielony zintegrowany zespół chłodnicy Dewara,zintegrowany zespół chłodnicy Dewara RS046H |

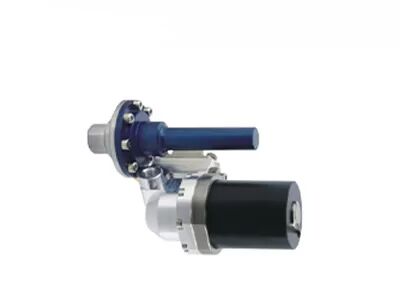

RS046H 400mW Split Rotary Stirling Cryocooler do chłodzonych detektorów podczerwieni
RS046H to dzielona wersja obrotowej lodówki Stirling RS046 opracowanej przez Global Sensor Technology (GST).Dzięki tej samej strukturze kompresora co RS046, format dzielony RS046H jest jeszcze mniejszy.
Zimny palec w chłodnicy Dewara RS046H ma taką samą średnicę jak w chłodnicy RS046, ale jest krótszy.Skorzystaj z dzielonej konstrukcji sprężarki i zimnego palca, system podczerwieni ze zintegrowanym RS046H jest elastyczny w specjalnej konstrukcji.Co więcej, sama chłodzona czujka jest odseparowana od źródła drgań, co umożliwia optymalne wykorzystanie RS046H w zastosowaniach wymagających lepszych wibracji i specjalnych warunków.
Ze względu na swoją lekkość, miniaturyzację i niskie zużycie energii chłodnica kriogeniczna jest łatwiejsza do zintegrowania z różnymi produktami końcowymi, co może znacznie obniżyć koszty i zaspokoić różne indywidualne potrzeby klientów.
- MTTF > 10000 godzin
- Moc chłodzenia: (@100K przy 20℃) > 400mW
- Czas chłodzenia: <5 minut (110 J przy 100 K przy 20 ℃)
- Mały rozmiar
- Niski dźwięk
- Niska konsumpcja
Model | RS046H |
Rodzaj | Split Rotary Stirling Cryocooler |
MTTF | > 10000 godzin |
Rozmiar (mm) |
45×34×67 Φ38×70 |
Waga | <250g |
Moc chłodzenia | (@100K@20°C)>400mW |
Temperatura pracy | -45°C ~ +85°C |
Temperatura przechowywania | -56°C ~ +85°C |
Specyfikacja środowiskowa | MIL-STD-810 |
Napięcie wejściowe | 24-32 V prądu stałego |
Maksymalne zużycie energii | <12 W |
Stałe zużycie energii | <3,5 W (130 mW przy 100 K przy 20°C) |
Czas chłodzenia | <5min (110J@100K@20°C) |
Wymiar zimnego palca | Φ6,4 mm |
Elektronika | Zewnętrzny |
Metoda integracji | IDDCA |
Zintegrowany zespół chłodnicy Dewara RS046H służy do zapewnienia środowiska kriogenicznego dla chłodzonych detektorów podczerwieni.
1.Co to jest obrazowanie termiczne w podczerwieni?
W naturze wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273℃), mogą emitować promienie podczerwone.Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy w podczerwieni, które są również nazywane obrazami termicznymi.
2. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i przetwarzanie wideo tworzy obraz w podczerwieni, który można zaobserwować przez nagie oczy.
3. Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzony detektor płaszczyzny ogniskowej podczerwieni działa w niskiej temperaturze, którą zapewnia chłodnica dewara detektora (ddc).Ma wysoką czułość i może wykryć bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Potrafi wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, wynoszącej ponad dziesięć kilometrów.Budowa detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokimi kosztami w porównaniu z detektorem niechłodzonym.
