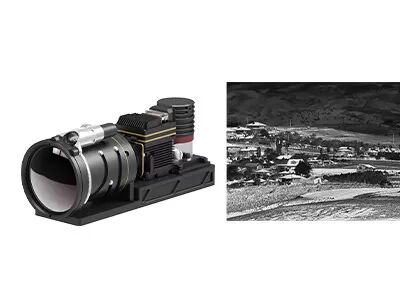

Moduł kamery termowizyjnej o wysokiej czułości chłodzony rdzeniem 640x512 / 15μm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Skok pikseli | 15μm |
---|---|---|---|
NETD | ≤15mK | Zakres widmowy | 3,7 ~ 4,8 μm MW |
Kompaktowy rozmiar | 155x67x80mm | Waga | ≤900g |
High Light | Rdzeń kamery termowizyjnej 640x512,rdzeń kamery termowizyjnej RS058,moduł kamery chłodzonej 900g |
Moduł kamery chłodzonej MCT MWIR o wysokiej czułości 640x512/15μm do ochrony i nadzoru dalekiego zasięgu
Seria GAVIN to standardowy chłodzony moduł podczerwieni opracowany przez Global Sensor Technology (GST).Jest dostępny z różnymi formatami rozdzielczości, różnymi pasmami fal, a także różnymi opcjami ciągłych soczewek optycznych.GAVIN615A to jeden z chłodzonych modułów termowizyjnych serii GAVIN z chłodzonym detektorem MWIR 640x512/15μm i kriocoolerem RS058.
NETD GAVIN615A jest mniejsza niż 15mK.Wysoka czułość zapewnia wykrywanie lub rozpoznawanie bardzo małej różnicy promieniowania podczerwonego z bardzo dużej odległości.Wyposażony w obiektywy z ciągłym zoomem, takie jak 30~240mm, 15~300mm, 21~420mm, 35~690mm itp., jest idealnym wyborem do integracji systemu w ochronie i monitoringu.
Jako wiodący producent modułów termowizyjnych, Global Sensor Technology zapewnia klientom szeroką gamę dojrzałych rozwiązań integracyjnych.Dzięki zastosowaniu modułów kamer na podczerwień GST wygodnie jest prowadzić rozwój wtórny i skrócić czas niezależnych badań i rozwoju.
- Spełnij potrzeby wykrywania dalekiego zasięgu
- Wysoka czułość, NETD≤15mK
- Wysoka liczba klatek na sekundę
-Wysokiej jakości obrazowanie termiczne
- Łatwa integracja z systemem
Model | GAVIN615A |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 15μm |
Kriochłodziarka | RS058 |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Czas chłodzenia (20°C) | ≤7min |
netto (20°C) | ≤15mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 50Hz/100Hz |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | ×1/×2/×4 |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | J30JZ 25pin |
Wideo analogowe | KUMPEL |
Wideo cyfrowe | 16-bitowe RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
Synchronizacja zewnętrzna | Synchronizacja zewnętrzna ramki: poziom RS422 |
Komunikacja | RS422, 115200bps |
Zasilacz | 20~28VDC |
Stabilny pobór mocy | 12W |
Wymiar (mm) | 155×67×80 |
Waga | ≤900g |
Operacja Temperatura | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Soczewka optyczna | |
Opcjonalny obiektyw | Ciągły zoom 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Moduł termowizyjnej kamery termowizyjnej GAVIN615A jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Co to jest detektor podczerwieni / czujnik termowizyjny?
Fal podczerwonych nie widać ludzkim okiem.Detektor podczerwieni / czujnik termowizyjny to urządzenie optyczno-elektryczne, które reaguje na promieniowanie podczerwone i energię cieplną i przekształca je na sygnał elektryczny, a następnie wysyła widzialne obrazy termiczne.
2. Co to jest WLP?
WLP odnosi się do pakietu na poziomie wafla.Jest to proces pakowania w wysoką próżnię bezpośrednio na cały wafel MEMS, a następnie trasowanie i cięcie w celu uzyskania pojedynczego czujnika podczerwieni.Wraz z opakowaniem metalowym, opakowaniem ceramicznym stanowią 3 główne formaty opakowań niechłodzonych detektorów podczerwieni.
3. Jaka jest zaleta WLP?
