xMoc chłodzenia | (@77K@20℃)>750mW | Stabilny pobór mocy | <12 W (550 mW przy 77 K przy 20 ℃) |
---|---|---|---|
Temperatura pracy | -45 ℃ ~ + 85 ℃ | ROZMIAR | 120x59x78mm |
High Light | Lekki kriochłodnica Stirlinga,kriochłodnica Stirlinga 750 mW |

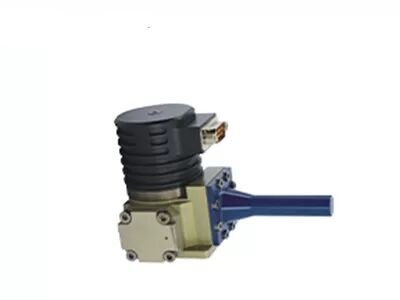

RS079 750mW Integral Rotary Stirling Cryocooler do chłodzonych detektorów podczerwieni
RS079 to jedna z integralnych obrotowych kriochłodnic Stirlinga opracowanych przez Global Sensor Technology (GST).Zapewnia miniaturowy system chłodzenia w obiegu zamkniętym, aby zapewnić kriogeniczne środowisko pracy dla normalnej pracy detektorów chłodzonych metodą Stirlinga.
Uzwojenia silnika są odseparowane od gazu roboczego, aby zapobiec zanieczyszczeniu.Powłoka o wysokiej odporności na zużycie i montaż w pomieszczeniach czystych są stosowane w celu przedłużenia żywotności i wysokiej niezawodności.Aby zapewnić kompaktowość, wbudowany jest napęd elektroniczny.Wbudowany czujnik temperatury oferuje opcje gotowości, zdalnego wyłączania i ochrony przed przegrzaniem.Dzięki wysokiej wydajności zespół chłodnicy Dewara RS079 został zaprojektowany w celu zaspokojenia zapotrzebowania na wysoką moc chłodzenia dużych formatów FPA.
Global Sensor Technology jest dostawcą termicznych detektorów podczerwieni oraz modułu kamery termowizyjnej.Po latach doświadczenia w zastosowaniach przemysłowych jesteśmy w stanie zapewnić profesjonalne, wydajne i wygodne rozwiązania dla klientów we wszystkich branżach dzięki podstawowej technologii niezależnego detektora podczerwieni R&D.
- MTTF > 10000 godzin
Moc chłodzenia: (@77K przy 20℃) > 750mW
- Czas chłodzenia: <5 minut (500 J przy 77 K przy 20 ℃)
- Niska konsumpcja
- Niski dźwięk
- Wbudowana elektronika napędu
Model | RS079 |
Rodzaj | Integralna rotacyjna kriochłodziarka Stirlinga |
MTTF | > 10000 godzin |
Rozmiar (mm) | 120×59×78 |
Waga | <600g |
Moc chłodzenia | (@77K@20°C) >750mW |
Temperatura pracy | -45°C ~ +85°C |
Temperatura przechowywania | -56°C ~ +85°C |
Specyfikacja środowiskowa | MIL-STD-810 |
Napięcie wejściowe | 18-28VDC |
Maksymalne zużycie energii | <18 W |
Stałe zużycie energii | <12W (550mW@77K@20°C) |
Czas chłodzenia | <5 minut (500J przy 77K przy 20°C) |
Wymiar zimnego palca | Φ9,4 mm |
Elektronika | Wewnętrzny |
Metoda integracji | IDDCA |
Zintegrowany zespół chłodnicy Dewara RS079 służy do zapewnienia środowiska kriogenicznego dla chłodzonych detektorów podczerwieni.
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu termicznego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału pochłaniającego podczerwień, dzięki czemu wzrasta temperatura wrażliwego materiału.Następnie określony parametr fizyczny wrażliwego materiału zmienia się odpowiednio i przekształca na sygnał elektryczny lub sygnał światła widzialnego poprzez pewien mechanizm konwersji zaprojektowany do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego mikrobolometru vox?
Niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie wymaga urządzenia Integrated Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra, jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż chłodzonego detektora, który ma szersze perspektywy zastosowania.
