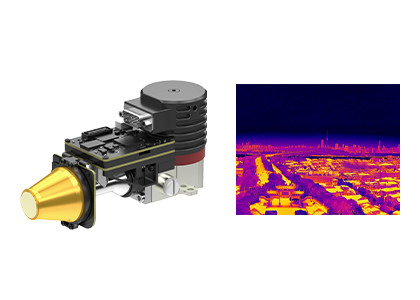

Moduł kamery chłodzonej OEM MCT MWIR o wysokiej rozdzielczości 1280x1024 12um

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS1212
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 1280x1024 Skok pikseli 12μm
NETD ≤20mK Zakres spektralny 3,7 ~ 4,8 μm MW
ROZMIAR 149x58,5x71mm Częstotliwość wyświetlania klatek 1~100Hz Regulowany
High Light

Moduł kamery chłodzonej 1280x1024

,

moduł kamery chłodzonej OEM MCT

,

moduły kamery MWIR 12um

Zostaw wiadomość
opis produktu
Moduł termiczny wysokiej rozdzielczości EYAS1212



Moduł chłodzony na podczerwień MCT MWIR o wysokiej rozdzielczości 1280x1024/12μm z płytą zbliżeniową



Opis produktu



EYAS1212 to wysokiej rozdzielczości analogowo-cyfrowy chłodzony moduł podczerwieni oparty na formatach 1280x1024 o rastrze 12μm IR FPA.



Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C1212M 1280x1024@12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektory podczerwieni.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS1212
Wydajność detektora IR
Rezolucja 1280x1024
Skok pikseli 12μm
Kriochłodziarka RS058F
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (25°C) ≤6 min
Optymalna NETD (20°C) ≤20mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~100Hz Regulowany
Tryb pracy Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24 V
Stabilny pobór mocy 9W
Wymiar (mm) 149×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.

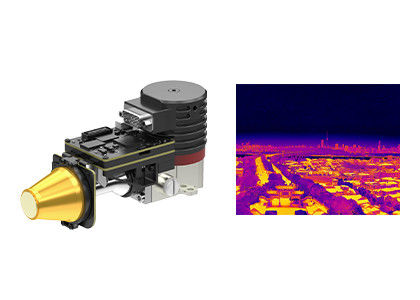

Moduł kamery chłodzonej OEM MCT MWIR o wysokiej rozdzielczości 1280x1024 12um 0



Chłodzone niechłodzone detektory podczerwieni



Moduł kamery chłodzonej OEM MCT MWIR o wysokiej rozdzielczości 1280x1024 12um 1



Często zadawane pytania



1. Co to jest detektor MCT/HgCdTe?

MCT, zwany również HgCdTe, odnosi się do rtęciowo-kadmowo-telluridowej, która jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) i jest powszechnym materiałem w fotodetektorach.Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone.Jest bardziej czuły niż czujniki termiczne.



2. Co to jest detektor T2SL?

T2SL odnosi się do supersieci typu II, która jest sztucznym materiałem o naprzemiennym, okresowym heterozłączu o wielkości nanometrów.Ma wysoką jednorodność i doskonałe właściwości optyczne, takie jak duża masa efektywna elektronu, duży współczynnik absorpcji i wysoka wydajność kwantowa.W porównaniu z detektorem podczerwieni MCT, detektor podczerwieni T2SL ma dobrą jednorodność materiału, niski koszt i podobną wydajność do detektora podczerwieni MCT w paśmie fal średnich i długich, ale ma duże zalety w paśmie bardzo długich fal.



3. Jaka jest różnica między słabym oświetleniem, aktywną podczerwienią a termowizją?

Słabe oświetlenie wymaga naturalnego światła i przekształca słaby obraz z naturalnego światła w ulepszony obraz elektroniczny za pomocą wzmacniacza obrazu;

Active IR aktywnie emituje światło podczerwone i wykorzystuje wiązkę podczerwieni odbitą przez cel.Ma bardzo słabe krycie;

Obrazowanie termowizyjne nie wymaga żadnego światła i jest pasywnym noktowizorem w podczerwieni, który wykrywa różnicę promieniowania podczerwonego między celami a sceną lub różnymi częściami obiektu.nie mają wpływu na zmiany warunków oświetlenia otoczenia, w nocy, a nawet we mgle, deszczu i innych trudnych warunkach.



4. Czy można zablokować obrazowanie termiczne?

W większości przypadków nie możesz.Ale promienie podczerwone nie mogą przenikać przez ściany, a także szkło może blokować podczerwień.Jeśli więc nie chcesz zostać wykryty, możesz ukryć się za szkłem lub ścianami, aby zablokować obraz termowizyjny.
