xRezolucja | 640x512 | Pobór energii | 0,8W |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25Hz/30Hz |
High Light | Niechłodzony moduł kamery termowizyjnej 640x512,moduł kamery termowizyjnej na podczerwień o długich falach,moduł niechłodzonej kamery termowizyjnej na podczerwień 12uM |

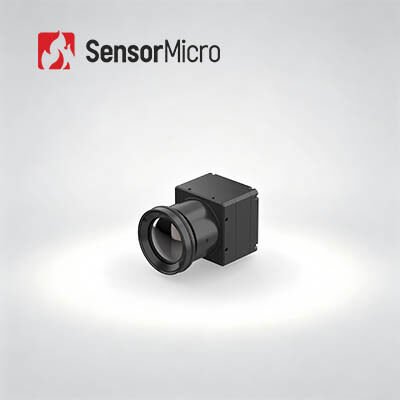

Niechłodzony moduł kamery termowizyjnej 640x512 12μM na podczerwień długofalowa
Moduł termiczny TWIN612 to nowy produkt opracowany przez Global Sensor Technology.Zawiera niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Z typowym NETD<40mk, moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie 0,8W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, które jest dojrzałą technologią pakowania z detektorem podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora ulegną znacznemu zmniejszeniu.Dzięki temu moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
- Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
- Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii już od 0,8 W
Model | TWIN612/R |
Wydajność detektora IR | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz |
Czas uruchomienia | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | 11 cali (biały gorący/lawa/żelazny łuk/wodny/gorący żelazo/medycyna/arktyczny/tęcza1/tęcza2/czerwony gorący/czarny gorący) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4~5,5V |
Typowe zużycie energii | 0,8W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Dokładność pomiaru temperatury | Większe o ± 2 ℃ lub ± 2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacja do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ (+ 85 ℃) |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Jak dobrać odpowiednią rozdzielczość detektora podczerwieni?
Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę.Jeśli jakość obrazu nie jest wysoka, możesz wybrać detektor podczerwieni o niskiej rozdzielczości, np. 120x90, 256x192, 400x300.Jeśli potrzebujesz bardzo wyraźnego obrazu do pewnych celów specjalnych, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwieni o wysokiej rozdzielczości 1280x1024.
2. Jak dobrać odpowiedni pseudokolor do obrazowania termicznego?
-Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatur
- Kolory czerwony i niebieski są bardziej odpowiednie dla sceny, w której należy znaleźć problematyczne punkty.
- Żelazna czerwień to standardowa paleta barw w energetyce.
Uwaga: bez względu na wybraną paletę temperatura termiczna w ogóle się nie zmieni.
3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?
-Standardowy obiektyw może sprostać normalnym celom z odpowiedniej odległości
- W przypadku teleobiektywu nadaje się do stosunkowo małych obiektów, które należy oglądać z dużej odległości
- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny.
- Obiektyw makro służy do oglądania bardzo maleńkich obiektów z bliskiej odległości, takich jak obwód chipowy.
