Niechłodzona kamera termowizyjna LWIR Drone 640x512 12μM do straży pożarnej i ratownictwa
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7W |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 12μm |
Typowa NETD | ≤40mK | Częstotliwość wyświetlania klatek | 30Hz |
High Light | 12uM kamera termowizyjna drona,niechłodzona kamera termowizyjna drona LWIR,niechłodzony detektor podczerwieni 640x512 |

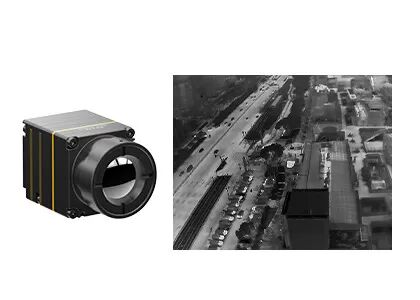

Niechłodzona kamera termowizyjna LWIR 640x512 12μM do akcji gaśniczych i ratowniczych

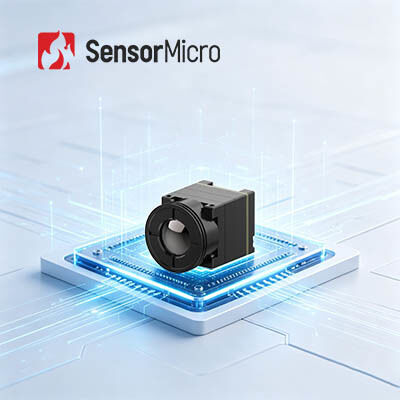

Rdzeń kamery na podczerwień iTL612R integruje detektor podczerwieni 640x512/12μm (WLP).Jest to niechłodzony radiometryczny moduł termowizyjny LWIR dla dronów o zakresie spektralnym od 8 do 14μm.
Moduł kamery termowizyjnej iTL612 zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Zorientowany na w pełni zoptymalizowany SWaP, niechłodzony moduł termiczny iTL612R zapewnia niezawodne rozwiązanie do integracji systemu podczerwieni z ograniczoną przestrzenią.Jego kompaktowa konstrukcja osiągnęła najwyższy poziom tego samego modułu specyfikacji.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Moduł termiczny iTL612 został specjalnie opracowany z myślą o konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochronie środowiska, badaniach naukowych, fotografii lotniczej, dochodzeniu policyjnym, pomocy i ratownictwie, zapobieganiu pożarom lasów, bezpieczeństwu miejskiemu itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 21mm×22,3mm×27,3mm (z obiektywem 9,1mm)
• Waga: 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Obsługa pomiaru temperatury regionalnej, punktowej i izotermicznej
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612/R |
Wydajność detektora IR | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30Hz |
Czas uruchomienia | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułami i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0,4V(51), (HRS, mężczyzna) |
Karta rozszerzeń USB | Typ-C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 3,3 V ± 0,1 V VDC |
Typowe zużycie energii | 0,7W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Wsparcie dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większa o ± 3°C lub ± 3% (@23 ℃ ± 3 ℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Wsparcie Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Rozmiar (mm) | 21×22,3×27,3 (z obiektywem 9,1 mm) |
Waga | 20,8 g ± 1,5 g (z obiektywem 9,1 mm) |
Adaptacja do środowiska | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm |
Moduł termowizyjny iTL612/R można zintegrować z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenie policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
1. O detektorze podczerwieni do opakowań metalowych
Opakowania metalowe wykorzystują osłonę z metalowej tuby, chłodnicę termoelektryczną (TEC) i pochłaniacz kolumnowy.TEC odgrywa ważną rolę w stabilizacji temperatury pracy, aby detektor podczerwieni działał w temperaturze pokojowej, poprawiając tym samym zdolność czujników termowizyjnych do adaptacji do ekstremalnych warunków, takich jak gęsta mgła, deszcz, śnieg itp.
Wadą jest jednak to, że koszt jest zbyt wysoki, stanowiąc ponad 60% całkowitego kosztu całej produkcji niechłodzonych produktów i powodując długi cykl produkcyjny.Taki sposób pakowania jest przeznaczony do zastosowań z wyższej półki.
2. Jakie są zastosowania termowizji?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, ładunkach UAV, inspekcji przemysłowej, pożarnictwie, konserwacji predykcyjnej, ADAS, zapobieganiu epidemii, AIoT itp.
3. Jakich pól można używać w kolorze podczerwonym White Hot?
Biały gorący jest najczęściej używanym fałszywym kolorem.Biały oznacza wysoką temperaturę, a czarny oznacza niską temperaturę.Ma silne zastosowanie i jest zgodny z nawykami obserwacji ludzkiego oka, używanymi głównie do obserwacji.
