xRezolucja | 640x512/12μm | Typowa NETD | ≤40mK |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | rozmiar | 21x22,3x15,6 (z obiektywem 9,1 mm) |
Zakres temperatury | -20 ℃ ~ + 550 ℃ (konfigurowalny) | Dokładność temperatury | ± 3 ℃ lub ± 3% |
High Light | Moduł kamery na podczerwień drona 12um,moduł kamery na podczerwień dronów inspekcyjnych |

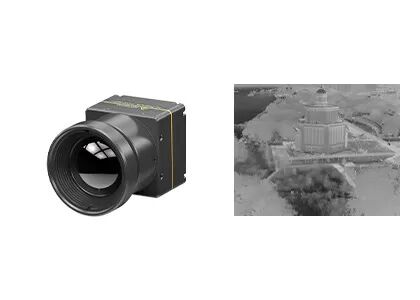

Moduł kamery na podczerwień drona do kontroli zasilania elektrycznego
COIN612R to radiometryczna kamera termowizyjna do dronów, która może być szeroko stosowana w obszarze inspekcji przemysłowych, diagnostyki technicznej, konserwacji predykcyjnej itp. Jest to niechłodzona kamera termowizyjna LWIR o zakresie spektralnym od 8 do 14 μm.
Rdzeń kamery na podczerwień COIN612R integruje detektor termiczny podczerwieni 640x512/12μm (WLP).Zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Ten moduł kamery termowizyjnej posiada również opcjonalną funkcję termowizyjną z zakresem pomiarowym od -20 ℃ ~ 550 ℃ do przemysłowego pomiaru temperatury.
Jest specjalnie opracowany dla dziedziny konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
- Mały rozmiar: 21x22,3x15,6 (z obiektywem 9,1 mm)
-Lekka waga
- Typowy NETD≤40mk
-Obraz wysokiej jakości
- Niskie zużycie energii
- Szybki rozwój i integracja
Model | COIN612/R |
Wydajność detektora IR | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Skok pikseli | 12μm |
Zakres widmowy | 8μm ~14μm |
Typowa NETD | ≤40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz |
Czas uruchomienia | 5s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 (wyjście YUV) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułami i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50Pin_HRS: DF40C-50DP-0,4V(51), (HRS, mężczyzna) |
Karta rozszerzeń USB | Typ-C |
Interfejs komunikacyjny | TTL-232/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/CMOS16/LVDS/USB2.0 |
Napięcie zasilania | 4~5,5V |
Typowe zużycie energii | 0,9W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ + 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ (rozszerzenie i dostosowanie obsługi) |
Dokładność pomiaru temperatury | Większe o ± 3 ℃ lub ± 3% |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Rozmiar (mm) | 25,4 × 25,4 × 27,4 (z obiektywem 9,1 mm) 25,4 × 25,4 × 39,5 (z obiektywem 13 mm) 25,4 × 25,4 × 38,3 (z obiektywem 19 mm) |
Waga | 27 g ± 2 g (z obiektywem 9,1 mm) 40g±2g (z obiektywem 13mm) 41g±2g (z obiektywem 19mm) |
Adaptacja do środowiska | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5,35 grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Certyfikat | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm/13 mm/19 mm |
Poziom ochrony | Stopień ochrony IP67 (powierzchnia przednia) |
Kamera termowizyjna COIN612R do UAV może być używana do inspekcji energii elektrycznej, inspekcji fotowoltaicznej, wykrywania ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy w przypadku katastrof i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
1. Czym jest pseudokolor?
Pseudokolor, zwany również kolorem fałszywym, rozkład termiczny obiektów może być przekształcany w obrazy widzialne przez system obrazowania w podczerwieni i wyświetlany na monitorze w odcieniach szarości lub pseudokolorze.W ten sposób można uzyskać rozkład temperatury obiektów.Aby ułatwić ludziom wizualną analizę obrazu termicznego, jest on reprezentowany za pomocą fałszywych kolorów reprezentujących różnicę temperatur.
2. Ile pseudo kolorów może zaoferować moduł termowizyjny GST?
- Biały gorący
- Lawa
- Żelazny łuk
- Gorące żelazo
- Medycyna
- Arktyka
- Tęcza1
- Tęcza2
- Czerwony gorący
- Biały gorący
