320x256 MWIR chłodzony optyczny moduł termiczny do obrazowania gazu do wizualizacji wycieków gazu
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xFunkcjonować | Wykrywanie wycieku gazu | Chłodnica krio | RS058/RS058I |
---|---|---|---|
Rozdzielczość detektora | 320x256 | Rozmiar piksela | 30μm |
NETD | 10mK (F1.5) | Zakres spektralny | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
High Light | Optyczny moduł termiczny do obrazowania gazu,optyczne obrazowanie gazu 320x256,moduł termowizyjny do obrazowania termicznego gazu MWIR |

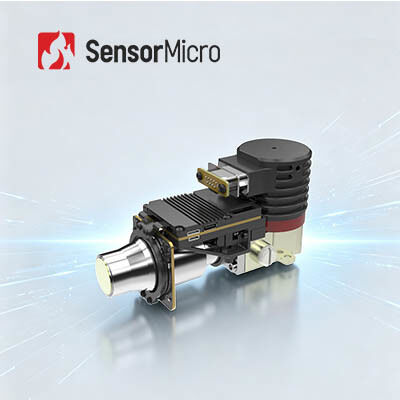

320x256 30μM MWIR chłodzony optyczny moduł termiczny do obrazowania gazu do wizualizacji wycieków gazu
Chłodzony moduł AD EYAS330G został opracowany w oparciu o chłodzony detektor podczerwieni C330M-G i wyposażony w wysokowydajny układ przetwarzania sygnału.Jest to akcelerator dla klientów, którzy mają trudności z rozpoczęciem integracji szybkiego optycznego systemu obrazowania gazów.Dzięki wykorzystaniu technologii podczerwieni niewidoczne lotne związki organiczne (LZO) mogą być szybko i skutecznie wykrywane, aby zapewnić bezpieczeństwo w produkcji, transporcie i przetwarzaniu przedsiębiorstw petrochemicznych.
Skróć cykl rozwoju
• Zastosuj wysokowydajne obwody przetwarzania sygnału, aby zrealizować konwersję sygnału analogowego na sygnał cyfrowy
• Obsługa zasilania 12 V dla certyfikacji przeciwwybuchowej
Łatwa i szybka integracja
• Interfejs Cameralink wyprowadza 16-bitowe dane RAW, sterowanie portem szeregowym
• Zintegrowana struktura, która ma spójny wymiar z detektorem
Model | EYAS330G | EYAS330G2 |
Wydajność | ||
Rezolucja | 320×256 | |
Rozmiar piksela | 30μm | |
Kriochłodziarka | RS058 | RS058I |
Zakres widmowy | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
Czas chłodzenia (25 ℃) | ≤6min30s | ≤7min |
Typowa NETD | 10mK (F1.5) | |
Tryb pracy | ||
Częstotliwość wyświetlania klatek | 1~200Hz (regulowany) | |
Tryb pracy | Migawka;tryb integracji ITR;Tryb Windows;Przeciw kwitnieniu | |
Parametry elektryczne | ||
Standardowy interfejs zewnętrzny | QSH 60pin | |
Wideo cyfrowe | Wyjście Cameralink: 16-bitowe nieprzetworzone dane | |
Synchronizacja zewnętrzna | CC1: synchronizacja zewnętrzna ramki INT CC2: Zewnętrzna synchronizacja MC |
|
Komunikacja | Port szeregowy Cameralink: TFG +/-, TC +/-, 9600bps | |
Zasilacz | Panel obrazowania kanału 1: 5 V Chłodzenie kriogeniczne kanału 1: 24 V |
Panel obrazowania kanału 1: 5 V Chłodzenie kriogeniczne kanału 1: 12 V |
Stabilne zużycie energii | 7W | |
Rozmiar (mm) | 142×58,5×71 | |
Waga | ≤680g | |
Temperatura pracy | -40°C~+60°C |
Chłodzony moduł AD EYAS330G służy do wizualizacji niewidocznych LZO (lotnych związków organicznych) i wykrywania wycieków gazów takich jak: metan, etan, propan, butan, pentan, heksan, heptan, oktan, etylen, propylen, izopren, metanol, etanol, Butanon, benzen, toluen, ksylen, etylobenzen itp.
1. Co to jest detektor podczerwieni / czujnik termowizyjny?
Fal podczerwonych nie widać ludzkim okiem.Detektor podczerwieni / czujnik termowizyjny to urządzenie optyczno-elektryczne, które reaguje na promieniowanie podczerwone i energię cieplną i przekształca je na sygnał elektryczny, a następnie wysyła widzialne obrazy termiczne.
2. Co to jest WLP?
WLP odnosi się do pakietu na poziomie wafla.Jest to proces pakowania w wysoką próżnię bezpośrednio na cały wafel MEMS, a następnie trasowanie i cięcie w celu uzyskania pojedynczego czujnika podczerwieni.Wraz z opakowaniem metalowym, opakowaniem ceramicznym stanowią 3 główne formaty opakowań niechłodzonych detektorów podczerwieni.
3. Jaka jest zaleta WLP?
Detektory podczerwieni WLP są specjalnie zaprojektowane, aby sprostać wymaganiom miniaturyzacji i niskich kosztów w zastosowaniu technologii podczerwieni na rynku elektroniki użytkowej.Global Sensor Technology, z możliwością masowej produkcji, oferuje teraz różnorodne rozwiązania modułów podczerwieni WLP, aby zwiększyć liczbę nowych zastosowań na rynkach wschodzących.
4.Co to jest obrazowanie termowizyjne w podczerwieni?
Obrazowanie termowizyjne w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach w celu tworzenia ich obrazów lub uzyskiwania informacji o temperaturze obiektów, nawet w środowiskach o słabej widoczności.
5. Jak działa obrazowanie termowizyjne na podczerwień?
System termowizyjny na podczerwień to pasywna bezkontaktowa detekcja i identyfikacja technologii podczerwieni.Skupia promieniowanie podczerwone sceny na detektorze podczerwieni z matrycą ogniskową za pośrednictwem systemu optycznego podczerwieni, który może przechodzić przez promieniowanie podczerwone.Detektor termiczny przetwarza sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który można obserwować gołym okiem.
6. Jakie są główne czynniki pomiaru jakości kriocoolera?
Długa żywotność baterii i niezawodne działanie to główne czynniki pomiaru jakości kriocoolera.Kriocooler GSTiR charakteryzuje się szerokim zakresem temperatur pracy i doskonałą niezawodnością.Jego MTTF (średni czas do awarii) osiągnął 10 000 godzin, co spełnia wymagania dotyczące uruchamiania systemu 24*7.
