Chłodzony moduł termiczny MWIR 640x512 15μM do elektrooptycznego systemu podczerwieni
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Zakres widmowy | 3,7 ~ 4,8 μm MW | Częstotliwość wyświetlania klatek | 50 Hz/100 Hz |
Rozmiar | 125x92x67mm | Waga | ≤650g |
High Light | Elektrooptyczny system podczerwieni Moduł MWIR,chłodzony moduł termiczny MWIR 15uM |
Chłodzony moduł termiczny MWIR 640x512 / 15μM do elektrooptycznego systemu podczerwieni

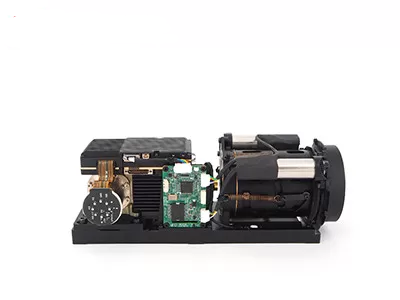

GAVIN615B to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora IR 640x512 / 15µm HgCdTe MWIR z chłodnicą kriogeniczną RS046, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby prezentować ostre i wyraźne obrazy termiczne.
Skonfigurowany z chłodnicą kriogeniczną RS046, GAVIN615B jest bardzo kompaktowy, ma wymiary 125 x 92 x 67 mm i waży mniej niż 650 g.Jego stabilne zużycie energii wynosi zaledwie 12 W.Dzięki standardowemu interfejsowi przemysłowemu cameralink kamera termowizyjna lub integrator systemów może łatwo zaprojektować lub zintegrować własną kompletną kamerę opartą na module termowizyjnym GAVIN615B.
- Wysoka czułość, NETD≤20mK
- Wykrywanie dalekiego zasięgu
- Regulowana liczba klatek na sekundę
- Łatwa integracja z systemem
Model | GAVIN615B |
Wydajność detektora podczerwieni | |
Rezolucja | 640x512 |
Rozstaw pikseli | 15μm |
Chłodnica kriogeniczna | RS046 |
Zakres widmowy | 3,7 μm ~ 4,8 μm MW |
Czas chłodzenia (20°C) | ≤7 min |
NETTO (20°C) | ≤20mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 50 Hz/100 Hz |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | ×1/×2/×4 |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | J30JZ 25pin |
Wideo analogowe | KUMPEL |
Wideo cyfrowe | 16-bitowy RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
Synchronizacja zewnętrzna | Zewnętrzna synchronizacja ramki: poziom RS422 |
Komunikacja | RS422, 115200b/s |
Zasilacz | 20~28VDC |
Stabilne zużycie energii | 12 W |
Wymiar (mm) | 125×92×67 |
Waga | ≤650g |
Operacja Temperatura | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: GJB Transport z dużą prędkością montowany na pojeździe Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy |
Soczewka optyczna | |
Opcjonalny obiektyw | Ciągły zoom 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Moduł kamery termowizyjnej GAVIN615B jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Zasada działania optycznego obrazowania gazów
Optyczna kamera do obrazowania gazu może szybko wykryć gaz bez tymczasowego zatrzymywania linii produkcyjnej, identyfikując różnicę promieniowania podczerwonego między gazem a tłem i wizualizując gaz, czy istnieje wyciek, i dokładnie lokalizuje źródło wycieku.
2. Zastosowanie optycznego obrazowania gazów
Opracowanie i integracja rozwiązania do optycznego obrazowania gazów w oparciu o detektory podczerwieni GST i moduły termiczne są bardzo dojrzałe i szeroko stosowane w różnych gałęziach przemysłu w celu rozwiązania różnych problemów związanych z wyciekiem gazu dla klientów, takich jak ropa naftowa, gaz ziemny, przemysł chemiczny, energia elektryczna i ochrona środowiska monitorowanie i wnoszenie wielkiego wkładu w ochronę środowiska, oszczędzanie energii, bezpieczną produkcję i higienę pracy.
