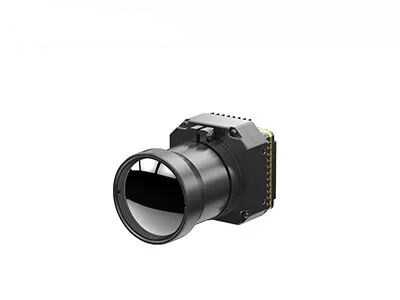

Niechłodzony rdzeń kamery termowizyjnej PAL/NTSC z ciągłym zoomem 1~8X
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 / 17μm | Obiektyw aparatu | Wiele dostępnych |
---|---|---|---|
Waga | <90g | NETD | <30mK |
Zakres widmowy | 8 ~ 14μm LW | Rozmiar | 44,5x44,5x33,6mm |
High Light | Niechłodzony rdzeń kamery termowizyjnej NTSC,rdzeń kamery termowizyjnej z ciągłym zoomem 8X |
640x512 / 17μm Niechłodzony moduł kamery termowizyjnej do obserwacji na zewnątrz, obserwacji zwierząt
PLUG617 to jeden z niechłodzonych modułów czujnika kamery termowizyjnej serii PLUG opracowany przez Global Sensor Technology (GST).
Moduł kamery PLUG617 LWIR, składający się z niechłodzonej matrycy kamery termowizyjnej 640x512 / 17µm, pełnej serii elementów optycznych, obwodu przetwarzania sygnału i unikalnego algorytmu przetwarzania obrazu, zapewnia wyraźny obraz i doskonałą wydajność.
Niechłodzone moduły na podczerwień z serii PLUG zostały opracowane specjalnie z myślą o różnych spersonalizowanych wymaganiach obserwacyjnych, które zapewniają różne standardowe interfejsy przemysłowe i opcje soczewek na podczerwień, aby spełnić określone wymagania dotyczące integracji.Niektóre profesjonalne rozwiązania termowizyjne zostały zastosowane w wielu zastosowaniach.
-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja i wtyczka
- Wyraźna jakość obrazu i szczegóły
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA617 |
Wydajność detektora podczerwieni | |
Rezolucja | 640x512 |
Rozstaw pikseli | 17μm |
Zakres widmowy | 8~14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 9Hz/25Hz/30Hz/50Hz/60Hz |
Czas rozruchu | <10s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656/LVDS |
Komponent rozszerzenia | USB/Camerlink |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Zoom ciągły 1~8X, krok 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200b/s |
Napięcie zasilania | 4~6V |
Typowe zużycie energii | <1,2 W |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | <90g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Zmotoryzowany obiektyw: 75mm/100mm/150mm Ciągły zoom optyczny: 30-150mm |
Moduł kamery termowizyjnej PLUG617 jest szeroko stosowany w bezpieczeństwie i monitoringu, na zewnątrz, w ratownictwie organów ścigania, straży pożarnej i ratownictwie, ADAS, ładunki UAV itp.
1. Co to jest rozdzielczość detektora podczerwieni
To znaczy liczba pikseli termowizji.Wyższa rozdzielczość oznacza więcej punktów obserwacji i pomiaru temperatury, dzięki czemu można obserwować i mierzyć mniejszy obiekt z większej odległości.Zwykle rozdzielczość termowizji w podczerwieni waha się od 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 itd. Przy wyższej rozdzielczości koszt detektora będzie większy.
2. Pole widzenia (FOV)
Odnosi się do dwuwymiarowego pola widzenia przestrzeni obiektu obserwowanego przez układ optyczny kamery termowizyjnej na podczerwień.Biorąc jako przykład poziome FOV, zakładając, że rozmiar matrycy detektorów to A×B, rozmiar piksela to d, a ogniskowa obiektywu to f, to kąt FOV w poziomie θ=2×acrtan (A×d/2f) .
Po wybraniu układu detektorów i wielkości pikseli pole widzenia zmienia się tylko wraz z ogniskową układu optycznego: przy dłuższej ogniskowej pole widzenia będzie węższe;przy krótszej ogniskowej pole widzenia będzie szersze.
