ARM SDK Niechłodzony rdzeń kamery na podczerwień 640x512 14um Kontrolowany port szeregowy
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7w |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
Typowy NETD | ≤40mk | Częstotliwość wyświetlania klatek | 30 Hz |
High Light | ARM SDK niechłodzona kamera na podczerwień,rdzeń kamery na podczerwień Linux 640x512,14um niechłodzony moduł termowizyjny |

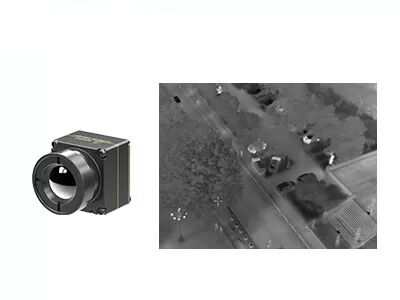

Mały rozmiar niechłodzonego rdzenia kamery na podczerwień 640x512 12um dla ładunków UAV
Jako wiodący producent chłodzonych, niechłodzonych detektorów podczerwieni i modułów termicznych, firma Global Technology opracowuje niewielki i lekki rdzeń termowizyjny iTL612R Pro, który jest kompaktową wersją rdzenia kamery termowizyjnej iTL612R.
W pełni zorientowany na SWaP-C (rozmiar-waga-i-koszt energii), rozmiar i waga rdzenia kamery na podczerwień iTL612R Pro była już w czołówce w branży.Jest to najlepszy wybór dla klientów, którzy mają ograniczone wymagania dotyczące rozmiaru i wagi podczas integracji własnych dronów.
Moduł termiczny iTL612R Pro, wyposażony w samodzielnie opracowany detektor podczerwieni na poziomie płytki półprzewodnikowej 640 × 512/12 μm, stopień ochrony obiektywu IP67, wersję do obrazowania i pomiaru temperatury oraz różne rozwiązania SDK, odpowiada na ograniczenia przestrzenne dzięki mniejszym rozmiarom i mniejszej masie, osiąga dłuższą żywotność baterii żywotność przy niższym zużyciu energii, przezwycięża problemy z integracją w dziedzinie elektroniki użytkowej i zapewnia więcej rozwiązań dla produktów kompaktowych i przenośnych.
Jest specjalnie opracowany dla dziedziny konserwacji zapobiegawczej, kontroli fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy i ratownictwa w przypadku katastrof, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 17mm×17mm×22mm (z obiektywem 9,1mm)
• Waga: 13 g (z obiektywem 9,1 mm)
• Zużycie energii na poziomie zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Całkowicie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie Windows/Linux/ARM SDK
• Obsługa regionalnych, punktowych i izotermicznych pomiarów temperatury
Różne interfejsy dla łatwej integracji
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612R Pro |
Wydajność detektora podczerwieni | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30 Hz |
Czas rozruchu | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, męski) |
Karta rozszerzenia USB | Typ C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 4,0-5,0 V V prądu stałego |
Typowe zużycie energii | 0,7 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Obsługa dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większy z ±2°C lub ±2% (@23℃±3℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Obsługa systemu Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Rozmiar (mm) | 17×17×22 (z obiektywem 9,1 mm) |
Waga | 13 g (z obiektywem 9,1 mm) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 9,1 mm |
Moduł termowizyjny iTL612R Pro można zintegrować z ładunkami użytkowymi UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja zapobiegawcza, Inspekcja fotowoltaiczna, Ochrona środowiska, Badania naukowe, Fotografia lotnicza, Dochodzenie policyjne, Pomoc i ratownictwo, Zapobieganie pożarom lasów, Bezpieczeństwo miejskie itp..
1. Co to jest obrazowanie termiczne w podczerwieni?
Termowizja w podczerwieni jest rodzajem metody wykorzystującej promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Przetwarza niewidzialne promieniowanie podczerwone na widzialny obraz termowizyjny z rozkładem temperatury powierzchni docelowej.Różne obiekty, a nawet różne części tego samego obiektu, mają różną zdolność promieniowania i siłę odbicia podczerwieni.
2. Do czego można wykorzystać obrazowanie w podczerwieni?
-Nocna wizja
-Szukaj i ratuj
-Test nieniszczący
-Zapobieganie epidemii
-Termografia
-Bezpieczeństwo i monitorowanie
-Walka z ogniem
…
3. Co to jest moduł termowizyjny?
Moduł termowizyjny zwykle składa się z detektora podczerwieni, soczewki na podczerwień i elektroniki sprzętowej z wbudowanym oprogramowaniem i algorytmem.Jest to minimalna jednostka urządzenia termowizyjnego.
