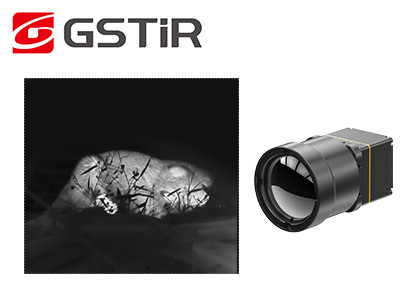

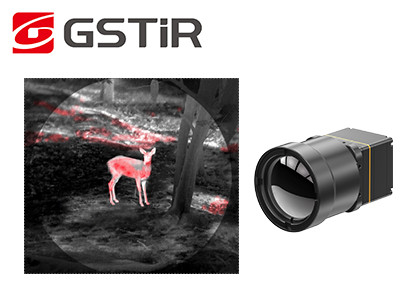

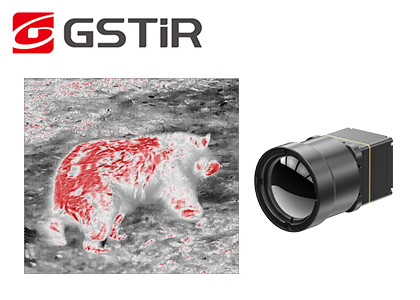

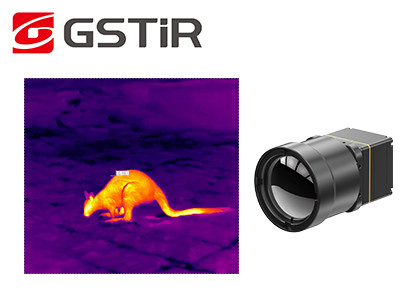

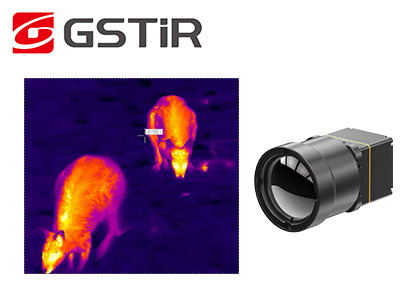

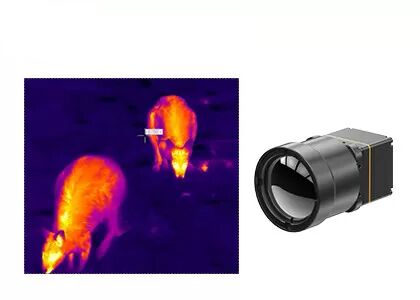

Long Wave 640x512 12μm Niechłodzony rdzeń kamery termowizyjnej do obserwacji dzikiej przyrody
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Niechłodzony rdzeń kamery 12Um,moduł termiczny o długich falach 640x512,rdzeń kamery do obserwacji dzikiej przyrody 640x512 |
Long Wave 640x512 12μm Niechłodzony rdzeń kamery termowizyjnej do obserwacji dzikiej przyrody
Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Integruje niechłodzony detektor podczerwieni 640×512/12µm w obudowie ceramicznej.Przy typowym NETD <40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30Hz, moduł termiczny gwarantuje płynny obraz termowizyjny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas rozruchu | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10℃~50℃ |
Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃ |
Dokładność pomiaru temperatury | Większy z ±2 ℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40℃~+70℃ |
Temperatura przechowywania | -45℃~+85℃ |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13 mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Różnice w ogniskowej
Im mniejsza ogniskowa, tym szerszy zasięg wizjera i tym szersze pole widzenia rejestrowanego zdjęcia.Dzięki temu można uchwycić więcej scen, ale scena na zdjęciu jest bardzo mała.
Im większa ogniskowa, tym węższy zasięg wizjera i tym mniejsze pole widzenia rejestrowanego zdjęcia.Tak więc można uchwycić mniej scen, ale proporcja sceny na zdjęciu jest bardzo duża.
Moduły kamer na podczerwień opracowane przez zespół GSTiR oferują szeroką gamę typów obiektywów, takich jak obiektywy o stałej ogniskowej, obiektywy zmiennoogniskowe, obiektywy z napędem silnikowym itp.
2. Jak wybrać odpowiedni moduł termiczny do swojej aplikacji?
Wybierając odpowiedni moduł termowizyjny do swoich produktów, należy wziąć pod uwagę wiele aspektów, takich jak rozdzielczość, liczba klatek na sekundę, pole widzenia, zasięg, zakres spektralny itp. Dlatego wybór odpowiedniego modułu termowizyjnego jest kluczem do zapewnienia wysokiej wysokiej jakości obrazy i dokładne wyniki.Wśród tych aspektów rozdzielczość jest jednym z najbardziej krytycznych czynników.
