xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Rdzeń kamery termowizyjnej mikrobolometru,rdzeń kamery LWIR do obserwacji przyrody,przezroczysty niechłodzony rdzeń kamery termowizyjnej |

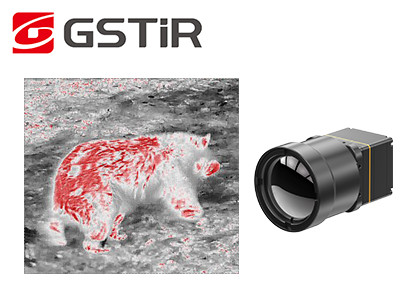

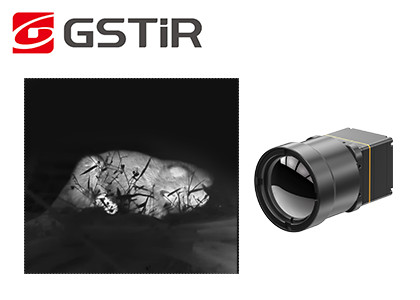

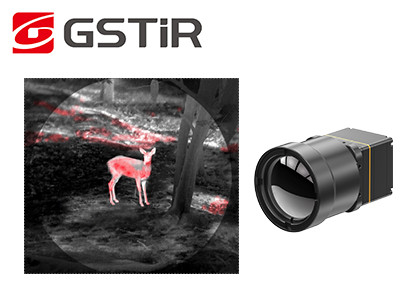

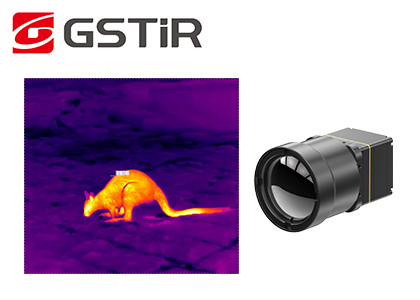

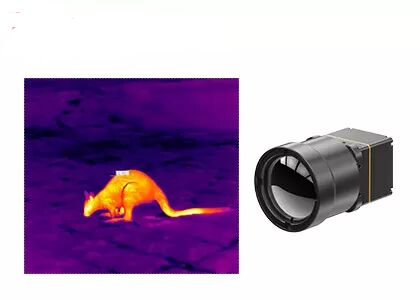

Niechłodzony mikrobolometryczny rdzeń kamery termowizyjnej do obserwacji dzikiej przyrody
Moduł termiczny TWIN612 to nowy produkt opracowany przez firmę Global Sensor Technology.Niechłodzony rdzeń kamery na podczerwień 640x512/12µm to wyrafinowany czujnik termowizyjny, który zapewnia wysokiej jakości obrazowanie w kompaktowej, przyjaznej dla użytkownika obudowie.Ten rdzeń kamery jest zbudowany przy użyciu najnowocześniejszej technologii niechłodzonego mikrobolometru, która zapewnia lepszą wydajność obrazowania termicznego w porównaniu z konwencjonalnymi systemami obrazowania termicznego.
Dzięki matrycy 640 x 512 pikseli i rozstawie pikseli 12 µm ten rdzeń kamery zapewnia możliwości obrazowania w ultrawysokiej rozdzielczości dla szerokiego zakresu zastosowań.Oferuje czułość temperaturową poniżej 50 mk i zakres dynamiczny do 14 bitów, zapewniając dokładne i szczegółowe obrazowanie nawet w trudnych warunkach.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii na poziomie zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.
-Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
Lekka waga: 25g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii na poziomie zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas rozruchu | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorytm obrazu | NUC/3D/2D/DRK/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10℃~50℃ |
Zakres pomiaru temperatury | -20℃~150℃, 0℃~550℃ |
Dokładność pomiaru temperatury | Większy z ±2 ℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40℃~+70℃ |
Temperatura przechowywania | -45℃~+85℃ |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 13 mm |
Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Jak działa detektor podczerwieni?
Detektory podczerwieni działają na zasadzie wykrywania promieniowania elektromagnetycznego w zakresie podczerwieni.Dokładny mechanizm wykrywania różni się w zależności od typu detektora podczerwieni.
Detektory termiczne działają na zasadzie pomiaru zmiany temperatury spowodowanej pochłanianiem promieniowania podczerwonego.Na przykład mikrobolometry składają się z matrycy maleńkich elementów rezystancyjnych wrażliwych na ciepło.Pochłonięcie promieniowania podczerwonego przez detektor powoduje wzrost temperatury elementu rezystancyjnego, co powoduje zmianę rezystancji elektrycznej, którą można wykryć i przekształcić w obraz.
Z drugiej strony detektory fotonów działają na zasadzie konwersji fotonów z promieniowania podczerwonego na sygnały elektryczne.Dwa popularne typy detektorów fotonów to detektory fotowoltaiczne i fotoprzewodniki.Detektory fotowoltaiczne generują napięcie, gdy fotony podczerwone są absorbowane, podczas gdy fotoprzewodniki zwiększają swoją przewodność, gdy fotony są absorbowane.
Detektory podczerwieni mogą również wykorzystywać inne mechanizmy wykrywania, takie jak piroelektryczność, w której zmiany temperatury indukują ładunek w materiale, lub efekty termoelektryczne, w których różnica temperatur między dwoma materiałami generuje napięcie.
Sygnał wyjściowy z detektora podczerwieni może być przetwarzany i wyświetlany jako obraz, który może być wykorzystany do różnych celów, takich jak obrazowanie termiczne w zastosowaniach medycznych lub przemysłowych, teledetekcja otoczenia i skanowanie termiczne w systemach bezpieczeństwa.
