PLUG1212 Wysoka stabilność 1280x1024 Niechłodzony moduł podczerwieni na każdą pogodę
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozmiar | 20x20x10,4mm |
High Light | Niechłodzony moduł podczerwieni 1280x1024,niechłodzony moduł podczerwieni o wysokiej stabilności,moduł kamery termowizyjnej PLUG1212 |

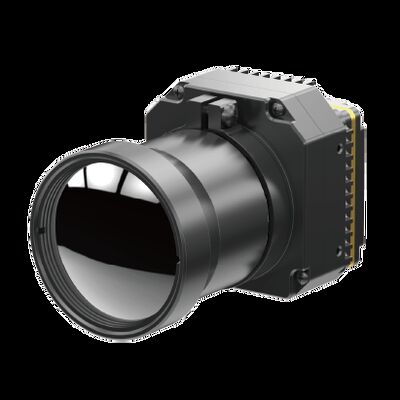

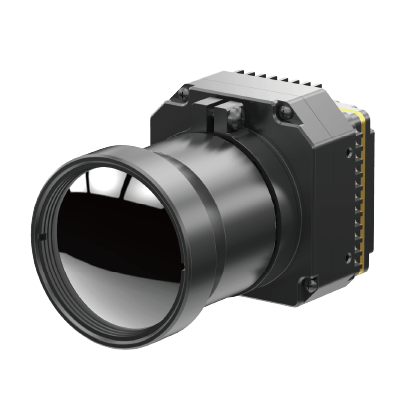

PLUG1212 Wysoka stabilność 1280x1024 Niechłodzony moduł podczerwieni na każdą pogodę
Niechłodzony rdzeń kamery termowizyjnej PLUG1212 oferuje obrazy termowizyjne o rozdzielczości do 1280x1024 pikseli i pokazuje najdrobniejsze szczegóły.Zmniejszony rozmiar piksela 12 µm zapewnia lepszą rozdzielczość przestrzenną i pasuje do krótszego ogniskowania obiektywu optycznego, aby osiągnąć ten sam zasięg.
W przeciwieństwie do tradycyjnych chłodzonych systemów obrazowania termowizyjnego, niechłodzony moduł termowizyjny HD LWIR 1280x1024/12μm VOx działa bez potrzeby stosowania kriogenicznego układu chłodzenia.Skutkuje to znaczną redukcją kosztów, zwiększoną przenośnością i uproszczonym procesem konserwacji.Moduł wykorzystuje najnowocześniejszy, niechłodzony czujnik mikrobolometryczny oparty na technologii VOx (tlenku wanadu), zapewniający niezawodne i ciągłe działanie obrazowania termowizyjnego.
Kompaktowa konstrukcja modułu o wymiarach zoptymalizowanych pod kątem łatwej integracji sprawia, że nadaje się on do montażu na dronach, urządzeniach przenośnych, systemach bezpieczeństwa i innych platformach przenośnych.Ten lekki moduł został zaprojektowany tak, aby zapewnić bezproblemową integrację z istniejącymi systemami, oferując elastyczność i wszechstronność w zastosowaniach termowizyjnych.
Rdzeń termiczny na podczerwień PLUG1212 ma zastosowanie w wielu obszarach, a jego rozwiązania w zakresie informacji wizualnej obejmują dzień i noc, przy słabej widoczności i każdych warunkach pogodowych.
- Bardzo wyraźne obrazowanie termowizyjne
- Stabilna wydajność
- Wyraźna jakość i szczegóły obrazu
- Silna zdolność adaptacji do środowiska
Model | WTYCZKA1212 |
Wydajność detektora podczerwieni | |
Rezolucja | 1280x1024 |
Rozstaw pikseli | 12μm |
Zakres widmowy | 8 ~ 14μm |
NETD | <30mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz |
Czas uruchomienia | <25 s |
Wideo analogowe | / |
Wideo cyfrowe | HDMI/RAW/YUV/BT1120 |
Komponent rozszerzenia | USB/Cerlink |
Tryb ściemniania | Liniowy/histogram/mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć w poziomie/pionie/ukośnie |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | Interfejs 50pin_HRS |
Tryb komunikacji | RS232-TTL, 115200bps |
Napięcie zasilania | 5±0,5V |
Typowe zużycie energii | <2,0 W |
Charakterystyka fizyczna | |
Wymiar (mm) | 56x56x40,2 |
Waga | ≤220g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Losowe wibracje 5,35 grama, 3 osie |
Zaszokować | Półfala sinusoidalna, 40 g/11 ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 19 mm/25 mm |
Moduł obrazowania w podczerwieni PLU1212 jest szeroko stosowany w bezpieczeństwie i monitorowaniu, na zewnątrz, gaszeniu pożarów i ratownictwie, egzekwowaniu prawa i ratownictwie, ADAS, ładunkach UAV itp.
1. Jak działa detektor podczerwieni?
Detektory podczerwieni działają poprzez wykrywanie promieniowania elektromagnetycznego w zakresie podczerwieni.Dokładny mechanizm detekcji różni się w zależności od typu detektora podczerwieni.
Detektory termiczne działają poprzez pomiar zmiany temperatury spowodowanej absorpcją promieniowania podczerwonego.Na przykład mikrobolometry składają się z matrycy drobnych elementów rezystancyjnych wrażliwych na ciepło.Kiedy detektor pochłania promieniowanie podczerwone, powoduje to wzrost temperatury elementu rezystancyjnego, co powoduje zmianę oporu elektrycznego, którą można wykryć i przekształcić w obraz.
Z kolei detektory fotonowe działają na zasadzie konwersji fotonów z promieniowania podczerwonego na sygnały elektryczne.Dwa popularne typy detektorów fotonów to detektory fotowoltaiczne i fotoprzewodniki.Detektory fotowoltaiczne wytwarzają napięcie w przypadku absorpcji fotonów podczerwieni, natomiast fotoprzewodniki zwiększają swoją przewodność w przypadku absorpcji fotonów.
Detektory podczerwieni mogą również wykorzystywać inne mechanizmy wykrywania, takie jak piroelektryczność, w przypadku której zmiany temperatury indukują ładunek w materiale, lub efekty termoelektryczne, w których różnica temperatur między dwoma materiałami generuje napięcie.
Sygnał wyjściowy z detektora podczerwieni można przetwarzać i wyświetlać w postaci obrazu, który można wykorzystać do różnych celów, takich jak obrazowanie termowizyjne w zastosowaniach medycznych lub przemysłowych, teledetekcja otoczenia i skanowanie termiczne w systemach bezpieczeństwa.
