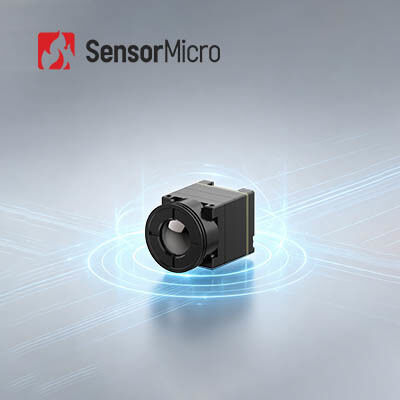

Moduł obrazowania termicznego o rozdzielczości 640x512 z bardzo niskim zużyciem energii i kompaktowym rozmiarem dla urządzeń przenośnych
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612R |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 12μm | Dokładność temperatury | ± 3 ℃ lub ± 3% |
|---|---|---|---|
| Typowy NETD | ≤40mK | Zakres temperatur | -20 ℃ ~ + 550 ℃ (konfigurowalny) |
| Zakres widmowy | 8 ~ 14μm | Rozmiar | 25,4×25,4×27,4 (z obiektywem 9,1 mm) |
| Podkreślić | Moduł termowizyjny 650x512,moduł termowizyjny UAV Payloads,zintegrowana kamera termowizyjna dronów |
||
opis produktu
Moduł obrazowania termicznego 650x512 zintegrowany z przenośnymi urządzeniami widzenia nocnego
Przegląd produktu
Zaprojektowany dla przenośnych urządzeń do obrazowania termicznego, rdzeń kamery podczerwonej iTL612 PLUS wyróżnia się ekstremalną optymalizacją SWaP.2 mm i ultralekką masę 13.7±0.5g (z standardowym obiektywem 9,1mm), minimalizuje obciążenie konstrukcyjne urządzeń końcowych.wspieranie długotrwałej eksploatacjiPomimo kompaktowych rozmiarów, przyjmuje wysokiej precyzji detektor ApexCore 640×512/12μm i ulepszone algorytmy obrazowania, zachowując ≤25mK wysoką wrażliwość termiczną i ultra-jasną jakość obrazu.Jego wysoce zintegrowana konstrukcja i bogata kompatybilność sprawiają, że jest idealnym podstawowym elementem dla lekkich systemów obrazowania cieplnego, przenośnych urządzeń widzenia nocnego i miniaturyzowanego sprzętu wykrywania.
Główne cechy
Bezkonkurencyjna lekkość i minimalne obciążenie
- Ultra-miniaturowy rozmiar: 17,3 × 17,3 × 24,2 mm (w tym soczewka 9,1 mm)
- Ultra-Lightweight: 13,7 ± 0,5 g (w tym soczewka 9,1 mm)
- Bardzo niskie zużycie energii: 0,65 W
Napędzany przez ApexCore, bardziej wrażliwy i jasny
- Opracowany na bazie next-generation ApexCore infrared detector, with thermal sensitivity as low as ≤25 mK
- Ulepszone z nowej generacji algorytmów przetwarzania obrazu dla wyraźniejszych obrazów
Łatwy rozwój i bezproblemowa integracja
- Wielokrotne opcje obiektywów dostosowane do różnych scenariuszy zastosowań
- Wspiera wiele interfejsów wyjściowych obrazu: DVP8, LVDS, MIPI, USB 2.0, i BT.656
- Wyjście danych w formie RAW/YUV/Matrix-TEMP z sterowaniem liniami seryjnymi
Specyfikacja produktu
| Model | ITL612PLUS |
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 25mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30Hz/50Hz |
| Czas uruchomienia | ≤ 6 s |
| Digitalne wideo | RAW/YUV/Matrix-TEMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | 10 (Czarny gorący/biały gorący/pseudokolorowy) |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | Interfejs 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfejs zewnętrzny MIPI | Interfejs łącznika 34Pin_Panasonic: AXE634124 |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Napięcie zasilania | 4.2-5.5V |
| Typowe zużycie energii | 0.65W |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | 17.3×17.3×24.2 (obiektyw 9,1 mm) 17.3×17.3×30.2 (13mm obiektyw) 17.3×17.3×38 (24mm obiektyw) 17.3×17.3×54 (45mm soczewka) |
| Masa (włącznie z soczewką) | 130,7 ± 0,5 g (soczewka 9,1 mm) 170,9 ± 0,5 g (13 mm soczewki) 27.3±0,5 g (24 mm soczewki) 51±0,5 g (45 mm soczewki) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35g, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 30 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | Stały ostrość: 9,1/13/24/45 mm |
Zastosowania przemysłowe
Rdzeń kamery termicznej iTL612 PLUS może być wykorzystywany w dziedzinie przeciwpożarowania lasów, utrzymania energii, inspekcji fotowoltaicznej, monitorowania bezpieczeństwa, urządzeń noszonych, przenośnych urządzeń i innych.
Rozwiązania integracyjne
Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.
Bogata różnorodność produktów
Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
Wyjątkowe osiągnięcia
Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Nasze korzyści
- Dostosowanie produktu:Dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla danego sektora
- Wsparcie techniczne i szkolenia na miejscu:Zapewnienie podstawowym klientom praktycznego konfiguracji systemu i szkolenia operacyjnego
- Wspólne innowacje dla nowych produktów i rynków:Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni
Częste pytania
1Co to jest obrazowanie termiczne w podczerwieni?
Infraczerwone obrazowanie termiczne to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Przekształca niewidzialne promieniowanie podczerwone w widoczne obrazy termiczne podczerwone z rozkładem temperatury powierzchni docelowejRóżne obiekty, a nawet różne części tego samego obiektu mają różne zdolności promieniowania i siłę odbicia podczerwieni.
2Do czego można użyć obrazowania podczerwonego?
- Widzenie nocne
- Poszukiwania i ratowanie
- Badanie nieniszczące
- Zapobieganie epidemiom
- Termografia
- Bezpieczeństwo i monitorowanie
- Zwalczanie pożaru
3Co to jest moduł obrazowania termicznego?
Moduł obrazowania termicznego składa się zazwyczaj z detektora podczerwonego, soczewki podczerwonej i sprzętu elektronicznego z wbudowanym oprogramowaniem i algorytmem.
