Mini212G2 Nieochłodzony moduł podczerwieni o rozdzielczości 256 × 192 i rozmiarze pikseli 12 μm do bezpośredniego obrazowania termicznego

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu Mini212G2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 256×192/12µm NETD ≤50mk
Zakres widmowy 8 ~ 14μm Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz
Cyfrowy interfejs wideo USB2.0/MIPI/DVP/BT.656/LVDS Analogowy interfejs wideo CVBS (PAL/NTSC)
Podkreślić

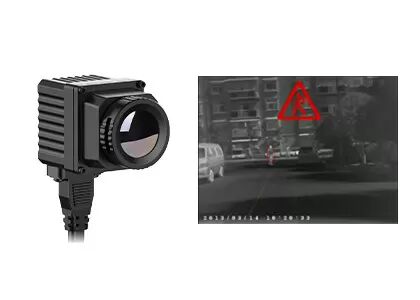

Kamera termowizyjna na podczerwień montowana w pojeździe

,

kamera termowizyjna montowana na pojeździe przeciwodblaskowa

,

kamera termowizyjna na podczerwień 384x288
Zostaw wiadomość
opis produktu

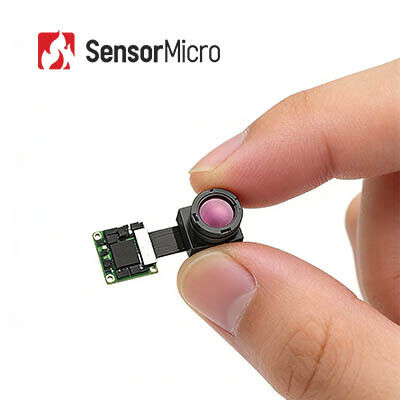

Niechłodzony miniaturowy moduł podczerwieni Mini212G2 o wymiarach 256×192/12μm
Przegląd produktu

Miniaturowy, niechłodzony moduł podczerwieni Mini212G2 jest zbudowany na bazie opracowanego przez firmę SensorMicro modułu podczerwieni TIMO212. Dodanie karty przetwarzającej ISP na podczerwień umożliwia bezpośrednie przesyłanie matryc temperatury i obrazów termicznych, znacznie zmniejszając obciążenie klientów pracami programistycznymi.

Miniaturowy moduł kamery na podczerwień Mini212G2, zintegrowany z niechłodzonym detektorem podczerwieni o wymiarach 256 × 192/12 μm w obudowie płaskiej, został specjalnie zaprojektowany, aby zaspokoić różnorodne i zmieniające się potrzeby rynków wschodzących, w tym AIoT (sztuczna inteligencja rzeczy), widzenie maszynowe, wizja przemysłowa, monitorowanie bezpieczeństwa i obserwacja nocna. Dzięki kompaktowej konstrukcji i wysokiej wydajności detekcji podczerwieni moduł ten służy jako podstawowy element wykrywający, który przełamuje ograniczenia tradycyjnych rozwiązań do obrazowania, umożliwiając precyzyjne, niezawodne i wydajne działanie w szerokim zakresie scenariuszy.

Główne cechy
Miniaturowy moduł z bezpośrednim wyjściem termowizyjnym
  • Wyposażony w samodzielnie opracowany detektor podczerwieni o wymiarach 256 × 192/12 μm na poziomie płytki, oferujący znaczne korzyści kosztowe
  • Ultrakompaktowa konstrukcja konstrukcyjna: wymiary tylko 17 × 17 mm (PCBA), waga zaledwie 4 g — idealna do zastosowań o ograniczonej przestrzeni
  • Zintegrowana karta przetwarzająca ISP i algorytmy obrazu nowej generacji bezpośrednio dostarczają wyraźne obrazy termiczne, zapewniając dużą wszechstronność
Precyzyjne wykrywanie, elastyczna konfiguracja
  • Bardzo precyzyjny pomiar temperatury z dokładnością do ±2℃; obsługuje pomiary punktowe, powierzchniowe i pełnoklatkowe
  • Dostępnych jest wiele opcji soczewek o polu widzenia, które spełniają różne wymagania obserwacyjne
Bogate interfejsy ułatwiające integrację
  • Oferuje interfejsy USB2.0 / MIPI / DVP / BT.656 / LVDS i inne cyfrowe wyjścia wideo
  • W pełni kompatybilny ze standardowymi interfejsami branżowymi
Specyfikacje produktu
Model Mini212G2
Rezolucja 256×192
Rozmiar piksela 12μm
Odpowiedź widmowa 8 ~ 14μm
NETD ≤50mK
Dane wyjściowe 14-bitowy surowy
Liczba klatek na sekundę Termografia: 25 Hz, Obrazowanie: 50 Hz
Tryb ostrości Skup się bez ograniczeń
Obiektyw (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Waga (g) 7.1 | 6,4 | 4 | 6.8
Rozmiar PCBA (mm) 17×17
Cyfrowy interfejs wideo USB2.0/MIPI/DVP/BT.656/LVDS
Analogowy interfejs wideo CVBS (PAL/NTSC)
Napięcie robocze 3,3 V ± 0,1 V
Typowe zużycie energii 330mW
Zakres pomiaru temperatury -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Dokładność pomiaru temperatury Większa z ±2℃ / ±2%
Temperatura pracy -40 ℃ ~ + 70 ℃
Wilgotność 5% ~ 85%
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Orzecznictwo RoHS 2.0 / Zasięg
Zastosowania przemysłowe

Ten produkt jest przeznaczony do zastosowań w takich dziedzinach, jak sztuczna inteligencja, wizja maszynowa, wizja przemysłowa, monitorowanie bezpieczeństwa i obserwacja nocna.

Aplikacje AIoT:Idealnie nadaje się do integracji z kompaktowymi urządzeniami AIoT, takimi jak inteligentne urządzenia domowe, urządzenia do noszenia i inteligentne monitory środowiskowe.
Wizja przemysłowa:Można go używać do monitorowania w czasie rzeczywistym urządzeń przemysłowych, scenariuszy przetwarzania laserowego i spawania, wykrywania półprzewodników i nie tylko.
Monitorowanie bezpieczeństwa:Potrafi wykryć nielegalnych intruzów i wywołać alarmy w czasie rzeczywistym.
Usługi niestandardowe
  • Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
  • Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
W jakich branżach można zastosować detektory podczerwieni/rdzenie kamer termowizyjnych?

Nasze moduły kamer termowizyjnych znajdują szerokie zastosowanie w wielu gałęziach przemysłu takich jak:

  • Termografia:Konserwacja zasilania, wizja maszynowa, budownictwo HVAC, metalurgiczna petrochemia, konserwacja predykcyjna, zapobieganie epidemiom
  • Bezpieczeństwo i monitorowanie:Bezpieczne miasto, Monitoring infrastruktury, Bezpieczeństwo granic, Żegluga morska, Bezpieczeństwo górnicze
  • Straż pożarna i ratownictwo:Zapobieganie pożarom lasów, zapobieganie pożarom, poszukiwanie i ratownictwo
  • Ładowność UAV:Kontrola sprzętu, egzekwowanie prawa i ratownictwo, zastosowanie w straży pożarnej, obserwacja zwierząt
  • Wizja osobista:Wypoczynek na świeżym powietrzu, obserwacja zwierząt, patrol egzekucyjny
  • ADAS:Jazda autonomiczna, zaawansowany system asystenta kierowcy, pojazdy specjalne
  • AIoT:Inteligentny dom, inteligentny sprzęt, inteligentna opieka, roboty
  • Inni:Ulepszony system wizyjny lotu, wykrywanie gazów, rolnictwo i pastwisko, badania naukowe
