Niechłodzony rdzeń kamery termicznej z rozdzielczością 384x288 i modułem termicznym FPA VOx o długofalowym rozdzielczości pikseli 17 μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417G3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384x288 / 17μm | Liczba klatek na sekundę | 25/30/50 Hz |
|---|---|---|---|
| Wideo cyfrowe | RAW/YUV422 | Wideo analogowe | PAL/NTSC |
| NETD | ≤30 mK/F1,0/25 ℃ | Zakres widmowy | 8 ~ 14μm |
| Podkreślić | Niechłodzony rdzeń kamery termowizyjnej,rdzeń kamery termowizyjnej 17μm,niechłodzona kamera termowizyjna FPA |
||
opis produktu

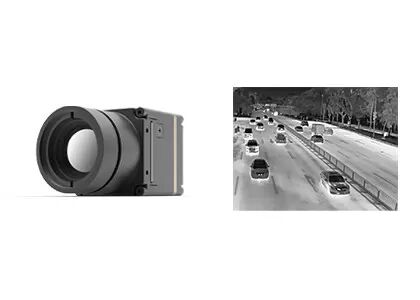

Niechłodzony rdzeń kamery termicznej FPA 384x288 / 17μm VOx
Przegląd produktu
Rdzeń kamery w podczerwieni COIN417G3 integruje detektor podczerwieni z pakietem 384x288 / 17μm wafer level (WLP), obwód przetwarzania sygnału o wysokiej wydajności i algorytm przetwarzania obrazu.Dzięki technologii opakowań na poziomie płytek, wykrywacz WLP ma prostszy proces produkcji i łatwiejszą integrację, co jest bardziej odpowiednie do produkcji dużych ilości i niskich kosztów.
Moduł podczerwieni COIN417G3 posiada ostre i ostre przedstawienie obrazu termicznego, kompaktowy rozmiar i niską cenę.Zapewniamy integratorom różne dojrzałe i stabilne rozwiązania do obrazowania termicznego w podczerwieni, które są łatwo integrowane w produkty końcowe przy jednoczesnym znaczącym obniżeniu kosztów.
Główne cechy
- Kompleksowa funkcjonalność, efektywny pod względem kosztów projekt
Opracowany z wykorzystaniem wysokiej wydajności detektora opakowań na poziomie płytki z zaawansowanymi algorytmami przetwarzania obrazu - Wyjątkowa wydajność, doskonałe obrazy
Wysoka wrażliwość z typowym NETD≤30mK i algorytmami obrazowymi nowej generacji dla wyraźniejszych, ostrych obrazów termicznych - Elastyczne rozszerzenie, szybka integracja
Wielokrotne opcje soczewek optycznych, obsługuje interfejsy USB2.0/DVP/LVDS/BT.656, wydaje dane obrazu RAW/YUV z sterowaniem seryjnym portem
Specyfikacja produktu
| Model | COIN417G3 |
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 384×288 |
| Wielkość pikseli | 17 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK/F1.0/25°C |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30/50Hz |
| Czas uruchomienia | 6s |
|
Wideo analogowe
|
PAL/NTSC
|
|
Digitalne wideo
|
RAW/YUV422
|
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 0.65W |
| Wyroby mechaniczne | |
|
Rozmiar gołego rdzenia (mm)
|
25.4 mm × 25.4 mm × 16.5 mm
|
| Waga gołego rdzenia (g) | 160,6±1 |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wyborne wibracje, 5,35 gramów, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Stałe skupienie Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Rdzeń kamery podczerwonej COIN417G3 jest szeroko stosowany w zakresie wizji przemysłowej, monitorowania bezpieczeństwa, walki z pożarami i ratownictwa, na zewnątrz, wizji maszynowej, ADAS i innych.
Nasze korzyści
- Bogata różnorodność produktów:Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
- Wyjątkowa wydajność:Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
- Łatwa integracja:Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Częste pytania
Co to jest termografia podczerwona?
Termografia to nowa i skuteczna nieinwazyjna metoda diagnostyczna oparta na wykrywaniu temperatury powierzchni obiektu.Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
Do czego służy termografia podczerwona?
Infraczerwone obrazowanie cieplne może być wykorzystane do przeprowadzania inspekcji domów, określania wad strukturalnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt i wiele innych.
Jakie są zalety termografii podczerwonej?
W przypadku badań nieniszczących testowanie jest proste i szybkie bez uszkodzeń, co pozwala zaoszczędzić koszty, zwiększyć wydajność pracy oraz zmniejszyć obniżenie wartości siły roboczej i sprzętu.Do termografii medycznej, jest bardzo skuteczny w wykrywaniu ukrytych problemów w ludzkim ciele, w 100% bezpieczny bez promieniowania i bólu, co czyni go idealnym narzędziem do wczesnego badania zdrowia.
