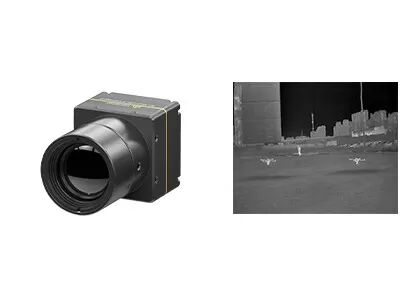

Rdzeń termowizyjny LWIR 640X512/12μm do wyraźnego obrazowania i aplikacji AIoT
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612/R |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Zakres temperatur | -20 ℃ ~ + 550 ℃ (konfigurowalny) | Dokładność temperatury | ± 3 ℃ lub ± 3% |
|---|---|---|---|
| Rezolucja | 640x512 / 12μm | NETD | ＜40mK |
| Zakres widmowy | 8 ~ 14μm | Rozmiar | 25,4 x 25,4 x 14,1 mm |
| Podkreślić | Rdzeń termowizyjny 12μM,rdzeń termowizyjny LWIR,rdzeń termowizyjny AIoT |
||
opis produktu
LWIR 640X512 / 12μm Niechłodzony rdzeń kamery termicznej do wyraźnego obrazowania i aplikacji AIoT
Opis produktu
COIN612/R jest jednym z modułów kamery termicznej w podczerwieni serii COIN. Włącza wykrywacz termiczny w podczerwieni z pakietem poziomu płytki (WLP) o wymiarach 640x512/12μm,obwód przetwarzania sygnału o wysokiej wydajności i algorytm przetwarzania obrazu.
Rdzeń kamery podczerwonej COIN612/R przedstawia ostre i szczegółowe obrazy termiczne o rozdzielczości mniejszej niż 40 mK NETD i rozdzielczości 640x512 pikseli IR.Ma również opcjonalną funkcję termograficzną z zakresem pomiarów od -20 °C ~ 550 °C do pomiaru temperatury przemysłowej.
Moduł w podczerwieni COIN612/R obsługuje interfejsy wyjściowe obrazu wielowarunkowego DVP/LVDS, wyjście danych obrazu RAW/YUV oraz sterowanie portami seryjnymi.niskie zużycie energii i wiele opcji interfejsuModuł kamery termicznej COIN612 umożliwia łatwą konfigurację i integrację z wieloma produktami podczerwonymi, takimi jak aparaty termowizoryczne i kamery termograficzne podczerwone.
Główne cechy
- Mini rozmiar: 25.4x25.4x14.1 mm
- Lekkie
- NETD < 40mk
- Wysoka jakość obrazu
- Niskie zużycie energii
- Szybki rozwój i integracja
Specyfikacja produktu
| Model | COIN612/R |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 640x512 |
| Wskaźnik pikseli | 12 μm |
| Zakres widmowy | 8~14 μm |
| Wpływ | < 40mk |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 25Hz/30Hz/50Hz/60Hz |
| Czas uruchomienia | <3s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | RAW/YUV/BT656 |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | 1~8X ciągłe powiększanie, wielkość kroku 1/8 |
| Wyświetlacz obrazu | Czarny Gorący/Biały Gorący/Pseudo Kolor |
| Kierunek obrazu | Horyzontalnie |
| Algorytm obrazu | NUC/AGC/IDE/DNR |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | 30pin_HRS |
| Tryb komunikacji | RS232-TTL, 115200bps |
| Napięcie zasilania | 3.5~5.5V |
| Typowe zużycie energii | < 0,75 W |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~50°C |
| Zakres pomiaru temperatury | -20°C do 150°C, 100°C do 550°C |
| Dokładność temperatury | ±3°C lub ±3% (Przyjąć maksymalną wartość) |
| SDK | Wspieranie ARM/Windows/Linux SDK, termografia na pełnym ekranie |
| Cechy fizyczne | |
| Rozmiar (mm) | 25.4x25.4x14.1 (z migawką) |
| Waga | Moduł: 13g±0,5g (z migawką) Moduł+8,8 mm Obiektyw: 22,4 g±0,5 g Moduł+13mm Obiektyw: 41g±0,5g Moduł+19mm Obiektyw: 43,9g±0,5g |
| Przystosowanie się do środowiska | |
| Temperatura działania | -40°C ~ +70°C |
| Temperatura przechowywania | -45°C ~ +85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Przypadkowe drgania 5,35 gramów, 3 osi |
| Szok. | Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek |
| Optyka | |
| Opcjonalna soczewka | Stałe skupienie Athermal: 8.8mm/13mm/19mm |
Zastosowania przemysłowe
Moduł kamery termicznej FPA LWIR nieochłodzonej COIN612/R jest szeroko stosowany w termografii, ochronie i monitorowaniu, na zewnątrz, walce z pożarami i ratownictwie, AIoT, sprzęcie inteligentnym, ładunku użytecznym UAV, ADAS itp.
Dostosowana obsługa
Dostosowanie produktu: dostosowanie konfiguracji i dostosowanie algorytmów do spełniania wymagań specyficznych dla branży
Wsparcie techniczne i szkolenia na miejscu: zapewnienie podstawowym klientom praktycznej konfiguracji systemu i szkolenia operacyjnego
Wspólne innowacje dla nowych produktów i rynków: Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni
Często zadawane pytanie
1Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
W zależności od rzeczywistych potrzeb i zastosowań produktów, cena jest również czynnikiem, który należy wziąć pod uwagę.Możesz wybrać detektor podczerwieni o niskiej rozdzielczościJeśli potrzebujesz bardzo wyraźnego obrazu do niektórych specjalnych celów, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwonego o wysokiej rozdzielczości 1280x1024.
2Jak wybrać właściwy pseudokolor do obrazowania termicznego?
- Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatury
- Czerwony i niebieski są bardziej odpowiednie dla sceny, gdzie trzeba znaleźć punkty problemu.
- Żelazna czerwień jest standardową paletą kolorów przemysłu energetycznego.
Uwaga: bez względu na to, jaką paletę wybierzesz, temperatura termiczna w ogóle się nie zmieni.
3- Jak wybrać odpowiednią soczewkę termiczną?
- Standardowy obiektyw może trafić na normalne cele z odpowiedniej odległości.
- W przypadku obiektywu teleobjekcyjnego jest on odpowiedni do celów stosunkowo małych i wymagających obserwacji z daleka
- Żeby zobaczyć obiekty na bliskiej odległości, lepiej użyć obiektywu szerokokątnego.
- Makroobiektyw służy do patrzenia na bardzo małe cele z bliska, takie jak układy chipów.
