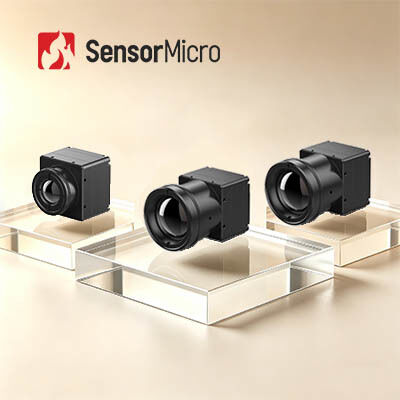

640x512 Rozdzielczość 12μm Pixel Size LWIR Camera Core z ≤25mK NETD dla wyraźnego obrazowania termicznego

  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612G2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rozmiar gołego rdzenia 25,4 mm × 25,4 mm × 15,7 mm Masa gołego rdzenia 15±1g
Rezolucja 640x512 / 12μm NETD ≤25mK/F1,0/25℃
Zakres widmowy 8 ~ 14μm Cyfrowa liczba klatek na sekundę 25/30/50 Hz
Podkreślić

Rdzeń termowizyjny 12μM

,

rdzeń termowizyjny LWIR

,

rdzeń termowizyjny AIoT
Zostaw wiadomość
opis produktu
Rdzeń termowizyjny LWIR 640x512 / 12 μm zapewniający wyraźne obrazowanie i monitorowanie bezpieczeństwa
Przegląd produktu

COIN612G2 to jeden z modułów kamer termowizyjnych serii COIN. Integruje detektor podczerwieni ApexCore na poziomie płytki 640×512/12μm, wysokowydajny obwód przetwarzania sygnału i zaawansowane algorytmy przetwarzania obrazu.

Rdzeń kamery na podczerwień COIN612G2 zapewnia ostre i szczegółowe obrazy termowizyjne z mniej niż 25 mK NETD i rozdzielczością 640x512 pikseli IR. Obsługujący interfejsy wyjściowe obrazu USB 2.0/DVP/LVDS/BT.656, wyjście danych obrazu RAW/YUV i sterowanie portem szeregowym, ten lekki, kompaktowy moduł umożliwia łatwą konfigurację i integrację z różnymi produktami na podczerwień, w tym kamerami termowizyjnymi i kamerami bezpieczeństwa na podczerwień.

Główne cechy
  • Kompleksowa funkcjonalność, ekonomiczne rozwiązanie:Wysokowydajny detektor podczerwieni ApexCore z NETD ≤25mK, łączący główny nurt FPA z zaawansowanymi algorytmami przetwarzania obrazu
  • Kompaktowa konstrukcja, lekka konstrukcja:Wymiary: 25,4×25,4×15,7 mm, Waga: 15±1g, Pobór mocy ≤0,65W
  • Wszechstronna konfiguracja, szybka integracja:Wiele opcji obiektywów, obsługuje interfejsy USB 2.0/DVP/LVDS/BT.656, przesyła dane obrazu RAW/YUV z kontrolą portu szeregowego
Specyfikacje produktu
Model COIN612G2
Wskaźniki detektorów podczerwieni
Wrażliwy materiał Vox
Rezolucja 640×512
Rozmiar piksela 12μm
Odpowiedź widmowa 8μm ~ 14μm
Typowy NETD ≤25mK/F1,0/25℃
Przetwarzanie obrazu
Cyfrowa liczba klatek na sekundę 25/30/50 Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Wideo cyfrowe RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
Redukcja szumów 3D (3DNR)
Tłumienie szumów 2D (DNS)
Kompresja zakresu dynamiki (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlanie obrazu 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący)
Oprogramowanie komputerowe
Oprogramowanie ICC Sterowanie modułem i wyświetlanie wideo
Elektryczny
Standardowy interfejs zewnętrzny 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie)
Płyta rozszerzeń USB3.0/USB2.0/VPC/USB2.0 i VPC
Interfejs komunikacyjny TTL-232/USB2.0
Cyfrowy interfejs wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4,5 ~ 5,5 V
Typowe zużycie energii 0,65 W
Mechaniczny
Rozmiar gołego rdzenia (mm) 25,4 × 25,4 × 15,7
Masa gołego rdzenia (g) 15±1g
Możliwość dostosowania do środowiska
Temperatura pracy -40 ℃ ~ + 70 ℃
Temperatura przechowywania -45 ℃ ~ + 85 ℃
Wilgotność 5%~95%, bez kondensacji
Wibracja 5,35 grama, losowe wibracje, 3-osiowe
Uderzenie Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy
Orzecznictwo ROHS2.0/REACH
Soczewka optyczna
Soczewka optyczna Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Poziom ochrony IP67 (przednia soczewka)
Zastosowania przemysłowe

Niechłodzony moduł kamery termowizyjnej FPA LWIR COIN612G2 jest szeroko stosowany w monitorowaniu bezpieczeństwa, wizji przemysłowej, obserwacjach zewnętrznych, straży pożarnej i ratownictwie, ADAS, wizji maszynowej i nie tylko.

Usługi niestandardowe
  • Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
  • Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
1. Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?

Zależy to od rzeczywistych potrzeb i zastosowań Twoich produktów, a cena jest również czynnikiem, który należy wziąć pod uwagę. Jeśli wymagania dotyczące jakości obrazu nie są wysokie, można wybrać detektory podczerwieni o niższej rozdzielczości, np. 120x90, 256x192 lub 400x300. Do zastosowań wymagających bardzo wyraźnych obrazów do celów specjalnych, takich jak zdalny monitoring, wybierz detektory podczerwieni o wysokiej rozdzielczości 1280x1024.

2. Jak dobrać odpowiedni pseudokolor do obrazowania termowizyjnego?

• Szaro-biały jest bardziej odpowiedni dla celów o małych różnicach temperatur
• Kolor czerwony i niebieski jest bardziej odpowiedni w przypadku scen, w których należy zidentyfikować punkty problematyczne
• Żelazna czerwień to standardowa paleta kolorów dla energetyki

Uwaga: niezależnie od tego, którą paletę wybierzesz, pomiary temperatury termicznej nie ulegną zmianie.

3. Jak wybrać odpowiedni obiektyw kamery termowizyjnej na podczerwień?

• Soczewka standardowa pozwala na trafienie normalnych celów z odpowiedniej odległości
• Teleobiektyw nadaje się do fotografowania stosunkowo małych obiektów, które należy oglądać z dużej odległości
• Obiektyw szerokokątny pozwala lepiej widzieć więcej szczegółów obiektów z małych odległości
• Obiektyw makro przeznaczony jest do obserwacji bardzo małych obiektów z małych odległości, takich jak obwody chipowe
