Kompaktowa konstrukcja 384x288 17µm COIN417RG3 Nieschłodzony rdzeń kamery termowizyjnej z funkcją radiometryczną

  • Compact Design 384x288 17μm COIN417RG3 Uncooled Thermal Camera Core with Radiometric Function
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu MONETA417RG3
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 384x288/17μm Temperatura -20 ℃ ~ + 550 ℃ (konfigurowalny)
NETD ≤30mK Zakres widmowy 8 ~ 14μm
Cyfrowa liczba klatek na sekundę 25/30/50 Hz Typowy pobór mocy 0,65 W
Podkreślić

Kompaktowa kamera termowizyjna 400x300

,

kompaktowa kamera termowizyjna niechłodzona
Zostaw wiadomość
opis produktu

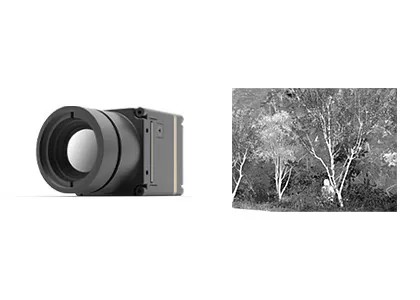

Kompaktowy projekt 384x288 17μm COIN417RG3 Niechłodzony rdzeń kamery termicznej
Przegląd produktu

Nieochłodzony moduł podczerwonego COIN417RG3 wykorzystuje w pełni zoptymalizowany detektor obrazowania podczerwonego SWaP-C wafer level package (WLP) o rozdzielczości 384*288 i rozmiarze pikseli 17μm.Ma również opcjonalną funkcję termograficzną z zakresem pomiarów od -20°C do 550°C do pomiaru temperatury przemysłowej.

Dzięki technologii opakowania na poziomie płytki detektor WLP ma prostszy proces produkcji i łatwiejszą integrację, co czyni go odpowiednim do produkcji dużych ilości i niskiego kosztu.

Moduł podczerwieni COIN417RG3 posiada ostre i ostre przedstawienie obrazu termicznego, kompaktowy rozmiar i niską cenę.Jego lekka i elastyczna konstrukcja z różnymi standardowymi interfejsami przemysłowymi sprawia, że jest popularny w zastosowaniach podczerwonych.

Główne cechy
Kompleksowe funkcje, ekonomiczne
  • Opracowany na podstawie opłacalnych nieochłodzonych detektorów IR
  • Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
  • Wysoka dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy temperatury od -20°C do 150°C i 100°C do 550°C, dostosowywalna do dłuższych zakresów
Elastyczne rozszerzenie, szybka integracja
  • Wielokrotne opcje soczewek optycznych dostępne w celu zaspokojenia różnych potrzeb aplikacji
  • Wspiera wiele trybów wyjścia, w tym USB2.0/DVP/LVDS/BT.656
  • Wydatki danych obrazu RAW/YUV, z sterowaniem liniami seryjnymi
Specyfikacja produktu
Model COIN417RG3
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 384*288
Wielkość pikseli 17 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 30mK
Przetwarzanie obrazu
Cyfrowa prędkość klatki 25/30/50Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Digitalne wideo RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
Dwuwymiarowe tłumienie hałasu (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 0.65W
Pomiar temperatury
Temperatura pracy -10°C~+50°C
Zakres pomiaru temperatury -20°C~+150°C, 100°C~+550°C
Dokładność pomiaru temperatury Większa niż ±2°C / ±2%
Pomiar częściowej temperatury Maksymalna, minimalna i średnia wartość mocy wspierającej obszarów pomiaru temperatury
SDK Android/Windows/Linux; osiągnięcie analizy strumienia wideo i konwersja z szarości do temperatury
Wyroby mechaniczne
Rozmiar gołego rdzenia (mm) 25.4*25.4*16.5
Waga gołego rdzenia (g) 160,6±1
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Wyborne wibracje, 5,35 gramów, 3-osiowe
Wpływ Pół fal sinus, 40 g / 11 ms, kierunek uderzenia 3 oś, 6 kierunek
Certyfikacja RoHS2.0/REACH
Soczewki optyczne
Soczewki optyczne Stałe skupienie: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm
Poziom ochrony IP67 ((Front Lens)
Zastosowania przemysłowe
Termografia Bezpieczeństwo i monitorowanie Na zewnątrz Ogień i ratunek /AIOT Inteligentny sprzęt ADAS
Standaryzowana usługa
  • Pełna dokumentacja:Podręczniki produktu, instrukcje konfiguracji i referencje do wyboru.
  • Pomoc w zakresie rozwoju i badań:Wzór zintegrowane testowanie, ocena wydajności i weryfikacja parametrów ułatwione.
  • Zaawansowany zestaw narzędzi dla programistów:SDK, interfejsy API, algorytmy i narzędzia debugowe do głębokiej integracji.
  • Odległe wsparcie techniczne:Wsparcie 24 godziny na dobę, 24 godziny na dobę, szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
  • Gwarancja:Oryginalne części i ścisłe przestrzeganie procesu, aby przywrócić optymalną wydajność.
Częste pytania
Co to jest obrazowanie termiczne w podczerwieni?
Infraczerwone obrazowanie cieplne to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Przekształca niewidzialne promieniowanie podczerwone w widzialne obrazy termiczne podczerwone z rozkładem temperatury powierzchni docelowejRóżne obiekty, a nawet różne części tego samego obiektu mają różne zdolności promieniowania i siłę odbicia podczerwieni.
Do czego można używać obrazowania podczerwonego?
  • Widzenie nocne
  • Poszukiwania i ratowanie
  • Badanie nieniszczące
  • Zapobieganie epidemiom
  • Termografia
  • Bezpieczeństwo i monitorowanie
  • Zwalczanie pożaru
Co to jest moduł obrazowania termicznego?
Moduł obrazowania termicznego składa się zazwyczaj z detektora podczerwonego, soczewki podczerwonej i sprzętu elektronicznego z wbudowanym oprogramowaniem i algorytmem.
