Radiometryczny moduł kamery termowizyjnej VOx niechłodzony 640X512/12μm

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512/12μm | NETD | <30mK |
---|---|---|---|
Zakres widmowy | 8 ~ 14 μm | Rozmiar | 44,5x44,5x33,6mm |
High Light | Moduł radiometrycznej kamery termowizyjnej,moduł kamery termowizyjnej VOx,moduł VOx |

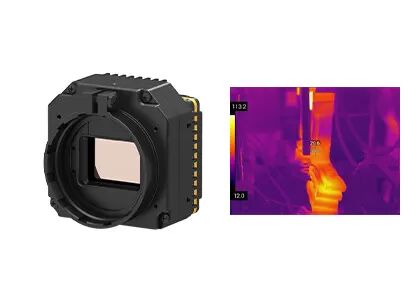

Moduł niechłodzonej kamery termowizyjnej PLUG612R LWIR z czujnikiem termicznym 640x512/12μm
Moduł termowizyjny PLUG612R jest przystosowany do radiometrii i ma dostępną funkcję bezdotykowego pomiaru temperatury w podczerwieni.Integruje niechłodzony termiczny detektor podczerwieni 640x512/12μm, aby szybko uzyskać obrazy termiczne obszaru docelowego i dystrybucji ciepła.
Moduł niechłodzonej kamery termowizyjnej PLUG612R LWIR zapewnia ostry i wyraźny obraz termowizyjny.Ten niechłodzony moduł termowizyjny na podczerwień jest stosowany w dziedzinie przemysłowego obrazowania termowizyjnego i pomiaru temperatury.Jego zakres temperatur można dostosować, co może spełnić specyficzne wymagania termografii przemysłowej.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu na podczerwień oraz rdzeni do kamer termowizyjnych.Możemy zapewnić naszym klientom różnorodne rozwiązania termowizyjne na podczerwień, które skracają czas wtórnego rozwoju i znacznie obniżają koszty dla klientów.
- Typ detektora: niechłodzony mikrobolometr
- Materiał detektora: tlenek wanadu
-NETD<30mk, wysoka czułość
-Stabilna wydajność
- Silna adaptacja do środowiska
Model | WTYCZKA612R |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 12μm |
Zakres widmowy | 8 ~ 14 μm |
NETD | <30 mln zł |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz |
Czas uruchomienia | <10s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | Y16/YUV/BT656/LVDS |
Komponent rozszerzenia | Łącze USB/Camer |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | 50pin_interfejs HRS |
Tryb komunikacji | RS232-TTL, 115200bps |
Napięcie zasilania | 4~6V |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres temperatury | -20°C~150°C, 100°C~550°C |
Dokładność temperatury | ±2°C lub ±2% (weź wartość maksymalną) |
SDK | ARM/Windows/Linux SDK, termografia pełnoekranowa |
Charakterystyka fizyczna | |
Wymiar (mm) | 44,5x44,5x36,6 |
Waga | ≤85g |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 13mm/19mm/24mm |
Moduł czujnika termicznego PLUG612R jest szeroko stosowany w inspekcji zasilania elektrycznego, wizji maszynowej, bezpieczeństwa i monitoringu budynków HVAC, na zewnątrz, straży pożarnej i ratownictwa, organów ścigania i ratownictwa, ADAS, ładunków UAV itp.
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego przez pewien mechanizm konwersji zaprojektowany do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego detektora podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
