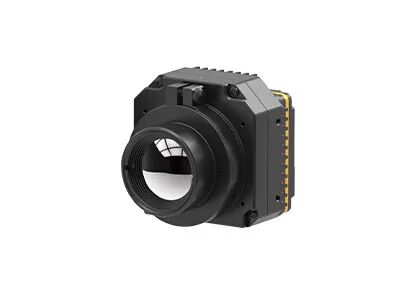

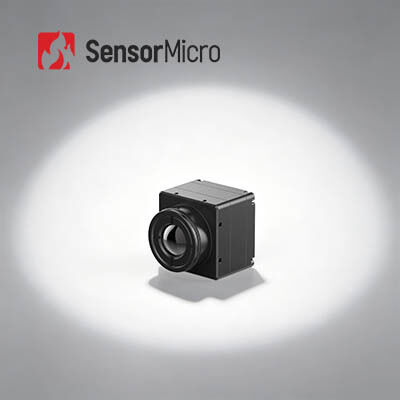

Niechłodzony moduł obrazowania termicznego LWIR 384x288/17μm z termografią i ≤30mK NETD dla zastosowań przemysłowych
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417RG3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 384x288 / 17μm | NETD | ≤30mK |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Cyfrowa liczba klatek na sekundę | 25/30/50 Hz |
| Typowy pobór mocy | 0,65 W | Napięcie zasilania | 4,5 ~ 5,5 V |
| Podkreślić | Moduł czujnika termowizyjnego LWIR,moduł niechłodzonego czujnika termowizyjnego,moduł czujnika termowizyjnego 30mK |
||
opis produktu
Niechłodzony moduł obrazowania termicznego LWIR 384x288/17μm z termografią
Przegląd produktu
COIN417RG3 to jeden z modułów kamer IR termicznych niechłodzonych z serii COIN-R opracowanych przez SensorMicro. Składa się z 384x288 / 17μm niechłodzonego detektora podczerwonego, pełnej serii komponentów optycznych,profesjonalny obwód przetwarzania sygnału i algorytm przetwarzania obrazu.
Ten nieochłodzony moduł obrazowania termicznego w podczerwieni jest stosowany w przemyśle obrazowania termicznego i pomiaru temperatury.Zakres temperatury jest dostosowywalny do spełnienia specyficznych wymagań termografii przemysłowejJego wysoka precyzja, stabilność i wiele standardowych interfejsów odpowiadają różnym potrzebom integracji.
Moduł kamery podczerwonej COIN417RG3 może być szeroko stosowany w zastosowaniach obrazowania termicznego podczerwonego.krótki cykl wtórnego rozwoju i przystępne ceny czynią go idealnym wyborem dla klientów OEM.
Główne cechy
- Kompleksowe funkcje, ekonomiczne
- Opracowany na podstawie opłacalnych nieochłodzonych detektorów IR
- Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
- Wysoka dokładność pomiaru temperatury do ±2°C lub ±2%, obsługująca zakresy temperatury od -20°C do 150°C i 100°C do 550°C, dostosowywalna do wydłużonych zakresów
- Elastyczne rozszerzenie, szybka integracja
- Wielokrotne opcje soczewek optycznych dostępne w celu zaspokojenia różnych potrzeb aplikacji
- Wspiera wiele trybów wyjścia, w tym USB2.0/DVP/LVDS/BT.656
- Wydatki danych obrazu RAW/YUV, z sterowaniem liniami seryjnymi
Specyfikacja produktu
| Model | COIN417RG3 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 384*288 |
| Wielkość pikseli | 17 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25/30/50Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Digitalne wideo | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfejs komunikacji | TTL-232/USB2.0 |
| Interfejs cyfrowy wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 0.65W |
| Pomiar temperatury | |
| Temperatura pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, 100°C~+550°C |
| Dokładność pomiaru temperatury | Większa niż ±2°C / ±2% |
| Pomiar częściowej temperatury | Maksymalna, minimalna i średnia wartość mocy wspierającej obszarów pomiaru temperatury |
| SDK | Android/Windows/Linux; osiągnięcie analizy strumienia wideo i konwersja z szarości do temperatury |
| Wyroby mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 25.4*25.4*16.5 |
| Waga gołego rdzenia (g) | 160,6±1 |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | Wyborne wibracje, 5,35 gramów, 3-osiowe |
| Wpływ | Pół fal sinus, 40 g / 11 ms, kierunek uderzenia 3 oś, 6 kierunek |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Stałe skupienie: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Moduł kamery termicznej COIN417RG3 jest szeroko stosowany w inspekcji zasilania elektrycznego, wizji maszynowej, bezpieczeństwie i monitorowaniu klimatyzacji budynków, na zewnątrz, walce z pożarami i ratownictwie, egzekwowaniu prawa i ratownictwie,ADAS itd..
Twój zaufany partner w zakresie wykrywania podczerwieni
Głęboka wiedza techniczna
Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i zastosowaniu technologii czujników podczerwieni, zbudowaliśmy silne możliwości w zakresie projektowania chipów, produkcji płytek,opakowanie i badanieNasze solidne podstawy pozwalają nam stale dostarczać innowacyjne i niezawodne produkty, które spełniają zmieniające się wymagania rynku.
Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i zastosowaniu technologii czujników podczerwieni, zbudowaliśmy silne możliwości w zakresie projektowania chipów, produkcji płytek,opakowanie i badanieNasze solidne podstawy pozwalają nam stale dostarczać innowacyjne i niezawodne produkty, które spełniają zmieniające się wymagania rynku.
Koncentruje się na innowacjach i praktycznym wdrożeniu w zakresie czujników podczerwieni
Zobowiązujemy się do napędzania przełomów technologicznych w zakresie obrazowania termicznego, ciągle przekraczając granice w NETD, SWaP i temperaturze pracy.Nasze produkty konsekwentnie prowadzą w zastosowaniach w zakresie bezpieczeństwa, monitorowanie przemysłowe, inteligentne systemy i wiele innych.
Zobowiązujemy się do napędzania przełomów technologicznych w zakresie obrazowania termicznego, ciągle przekraczając granice w NETD, SWaP i temperaturze pracy.Nasze produkty konsekwentnie prowadzą w zastosowaniach w zakresie bezpieczeństwa, monitorowanie przemysłowe, inteligentne systemy i wiele innych.
Dywersyfikowane portfolio produktów
W oparciu o niezależne badania i rozwój oraz wiele szlaków technicznych,Oferujemy szeroką gamę komponentów wykrywających podczerwień, zarówno chłodzonych, jak i niechłodzonych, zapewniając dostosowane rozwiązania dla różnych gałęzi przemysłu..
W oparciu o niezależne badania i rozwój oraz wiele szlaków technicznych,Oferujemy szeroką gamę komponentów wykrywających podczerwień, zarówno chłodzonych, jak i niechłodzonych, zapewniając dostosowane rozwiązania dla różnych gałęzi przemysłu..
Ścisłe weryfikacje niezawodności zapewniają zapewnienie jakości
W oparciu o solidny system zarządzania jakością nasze produkty są poddawane wielu procedurom testowym w trakcie produkcji, aby zapewnić długoterminową stabilność i niezawodność.
W oparciu o solidny system zarządzania jakością nasze produkty są poddawane wielu procedurom testowym w trakcie produkcji, aby zapewnić długoterminową stabilność i niezawodność.
Usługi wsparcia technicznego zawodowego i wspólnego rozwoju
Nasz zespół inżynierów ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów, aby przyspieszyć integrację systemu, zwiększyć wydajność i skrócić czas wprowadzania na rynek.
Nasz zespół inżynierów ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów, aby przyspieszyć integrację systemu, zwiększyć wydajność i skrócić czas wprowadzania na rynek.
Częste pytania
1Co to jest NETD?
NETD odnosi się do "różnicy temperatury równoważnej hałasowi".Jest to miara tego, jak dobrze detektor obrazowania termicznego jest w stanie odróżnić bardzo małe różnice w promieniowaniu termicznym na obrazie. NETD jest zazwyczaj wyrażany w mili-Kelvinach (mK). Zazwyczaj im niższa wartość NETD, tym wyższa wskazuje wrażliwość termiczna.
2Co to jest SWaP3?
SWaP3 odnosi się do wielkości, masy, mocy, wydajności i ceny.
3Co to jest DRI?
DRI zwykle odnosi się do odległości wykrywania, rozpoznawania i identyfikacji systemu obrazowania termicznego.
