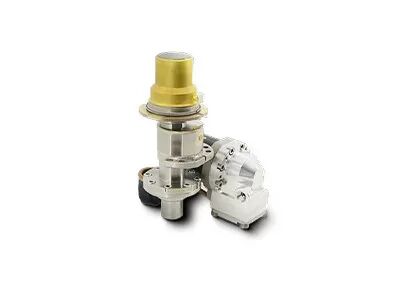

Chłodzony detektor podczerwieni FPA MCT 320x256 30μm do szybkiej integracji
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMateriał | MCT | Rezolucja | 320x256/30μm |
---|---|---|---|
NETD | ≤9mK (F2); ≤9mK (F2); ≤15mK (F4) ≤15mK (F4) | Zakres widmowy | 3,7 ~ 4,8 μm MW |
Czas chłodzenia | ≤6min (RS058); ≤6min (RS058); ≤5min30s (RS046H) ≤5min30s (RS046H) | Rozmiar | 149x58,5x71mm |
High Light | Profesjonalny detektor podczerwieni MCT,chłodzony detektor podczerwieni MCT,detektor podczerwieni MCT 320x256 |
Najbardziej profesjonalny, klasyczny chłodzony detektor podczerwieni 320x256 / 30μm MWIR MCT
Chłodzony detektor podczerwieni C330M MWIR MCT jest dostarczany w formacie 320X256 przy rozmiarze piksela 30μm.Jest wymienny z większością popularnych produktów typu MARS, gdy jest skonfigurowany ze zintegrowaną chłodnicą Stirlinga RS058.Może być używany do prawie wszystkich możliwych zastosowań, takich jak systemy nadzoru dalekiego zasięgu, ręczne kamery termowizyjne, kamery do wykrywania wycieków gazu itp.
Konstrukcja Dewara, wymiary chłodniejsze i interfejs mechaniczno-elektryczny są prawie takie same, więc integratorzy kamer muszą tylko wyjąć stary, wadliwy odpowiednik i łatwo podłączyć nasz wymienny C330M RS058 w celu dalszej konfiguracji wewnętrznej.
- Rozdzielczość: 320x256
- Rozstaw pikseli: 30μm
- Wysoka czułość
-Kompaktowa konstrukcja
- Lekki
-Niskie zużycie energii
Model | C330M MW |
Materiał | MCT |
Rezolucja | 320x256 |
Skok pikseli | 30μm |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Tryb pracy | Migawka, tryb integracji ITR;Tryb Windows;Przeciw kwitnieniu |
Pojemność ładowania | 36Mnie-/12Mnie- |
Zakres dynamiczny | ≥80dB |
Liczba wyjść | 1 lub 4;Do 6,6 mln pikseli/s na wyjście |
NETD | F2: ≤9mK F4: ≤15mK |
Efektywna szybkość pikseli | ≥99,5% |
Niejednorodność odpowiedzi | ≤8% |
Typ kriochłodziarki | RS058/RS046H |
Stałe zużycie energii | ≤6W @ RS058 ≤6W @ RS046H |
Maksymalne zużycie energii | ≤12W @ RS058 ≤11W @ RS046H |
Zasilacz | RS058: 24 V DC RS046H: 32V DC |
Czas chłodzenia | ≤6min @ RS058 ≤5min30s @ RS046H |
Waga | ≤600g |
Wymiar (mm) | 142x58,5x71 |
Temperatura pracy | -45°C ~ +71°C |
Kriogenicznie chłodzony detektor podczerwieni C330M MWIR jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego przez pewien mechanizm konwersji zaprojektowany do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego mikrobolometru vox?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
