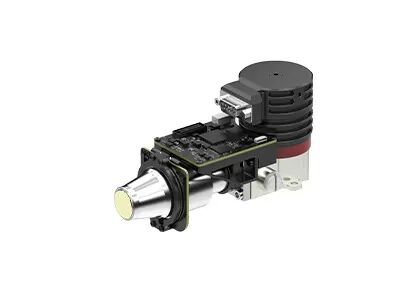

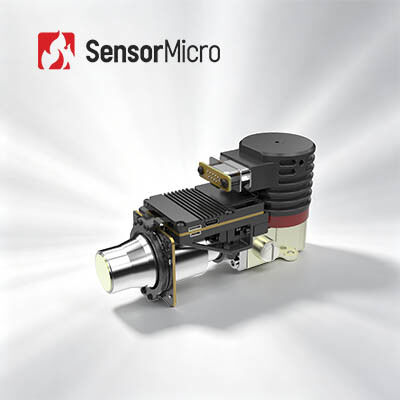

Moduł kamery termowizyjnej o wysokiej czułości 320x256 / 30μm MCT MWIR chłodzony

  • High Sensitivity Thermal Camera Module 320x256 / 30μm MCT MWIR Cooled
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS330
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 320x256 / 30μm Częstotliwość wyświetlania klatek 1~200Hz Regulowany
Rozmiar 142x58,5x71mm Waga ≤680g
NETD ≤9mK Zakres widmowy 3,7 ~ 4,8 μm
High Light

Moduł kamery termowizyjnej 320x256

,

680g Moduł kamery termowizyjnej

,

moduł kamery 9mK MWIR
Zostaw wiadomość
opis produktu
Chłodzony moduł AD EYAS330



Moduł chłodzony na podczerwień MCT MWIR o wysokiej czułości 320x256/30μm z płytą zbliżeniową



Opis produktu



Moduł EYAS330 AD to analogowo-cyfrowy chłodzony moduł podczerwieni oparty na formatach 320x256 o rastrze 30μm IR FPA.Typowy NETD EYAS330 to mniej niż 9mK.Wysoka czułość zapewnia wykrywanie lub rozpoznawanie bardzo małej różnicy promieniowania podczerwonego z bardzo dużej odległości.



Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS330 ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C330M 320x256@30μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonej podczerwieni detektory.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

-Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS330
Wydajność detektora IR
Rezolucja 320x256
Skok pikseli 30μm
Kriochłodziarka RS058
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (25°C) ≤6min
Optymalna NETD (20°C) ≤9mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~200Hz Regulowany
Tryb pracy Migawka;tryb integracji ITR/IWR;Tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24V
Stabilny pobór mocy 7W
Wymiar (mm) 142×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS330 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Moduł kamery termowizyjnej o wysokiej czułości 320x256 / 30μm MCT MWIR chłodzony 0



Wystawy



Moduł kamery termowizyjnej o wysokiej czułości 320x256 / 30μm MCT MWIR chłodzony 1



Często zadawane pytania



1. Co to jest detektor MCT/HgCdTe?

MCT, zwany również HgCdTe, odnosi się do rtęciowo-kadmowo-telluridowej, która jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) i jest powszechnym materiałem w fotodetektorach.Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone.Jest bardziej czuły niż czujniki termiczne.



2. Co to jest detektor T2SL?

T2SL odnosi się do Supersieci typu II, która jest sztucznym materiałem z naprzemiennym okresowym heterozłączem wzrostu o wielkości nanometrów.Ma wysoką jednorodność i doskonałe właściwości optyczne, takie jak duża masa efektywna elektronu, duży współczynnik absorpcji i wysoka wydajność kwantowa.W porównaniu z detektorem podczerwieni MCT, detektor podczerwieni T2SL ma dobrą jednorodność materiału, niski koszt i podobną wydajność do detektora podczerwieni MCT w paśmie fal średnich i długich, ale ma duże zalety w bardzo długim paśmie fal.
