Moduł AD 1280x1024/12μm MCT chłodzony detektorem podczerwieni do szybkiej integracji

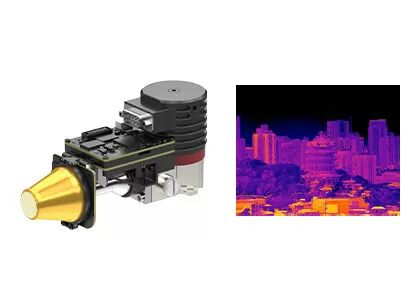

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS1212
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 1280x1024 / 12μm Wysoka czułość NETD≤20mK
Zużycie energii 9W Zakres widmowy 3,7 ~ 4,8 μm MW
Rozmiar 149 x 58,5 x 71 mm Waga ≤680g
Podkreślić

1280x1024 Detektor Mct Ir

,

Detektor 5 V Mct Ir
Zostaw wiadomość
opis produktu

Chłodzony moduł AD z chłodzonym detektorem podczerwieni MCT MWIR 1280x1024/12μm zapewniającym szybką integrację


Opis produktu


Chłodzone moduły AD serii EYAS posiadają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów podczerwieni na wyjście cyfrowego strumienia wideo. Jest dostępny w różnych formatach rozdzielczości i różnych pasmach fal. EYAS1212 jest członkiem rodziny EYAS ze zintegrowanym detektorem podczerwieni chłodzonym dużą matrycą 1280x1024 / 12μm MWIR.


Moduł EYAS1212 AD sprawia, że ​​jest to akcelerator dla klientów OEM umożliwiający przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni 1280x1024/12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu rozwoju chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektorach podczerwieni.


Główne cechy


- Łatwy w opracowywaniu i integracji

- Interfejs Cameralink Wyjście 16-bitowych danych surowych, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- 5 V, pojedyncze zasilanie

- Możliwość przechwytywania poruszającego się celu z dużą prędkością


Specyfikacje produktu


Model EYAS1212
Wydajność detektora podczerwieni
Rezolucja 1280x1024
Rozstaw pikseli 12μm
Chłodnica kriogeniczna RS058F
Zakres widmowy MW 3,7 μm ~ 4,8 μm
Czas chłodzenia (25°C) ≤6min
Optymalny NETD (20°C) ≤20mK
Tryb pracy
Liczba klatek na sekundę Regulacja w zakresie 1 ~ 100 Hz
Tryb pracy Migawka; Tryb integracji ITR/IWR; Tryb Windows; Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: Wyprowadź 16-bitowe surowe dane
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki; CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG+/-, TC+/-; 9600bps
Zasilanie 1-kanałowy panel obrazujący: 5 V
1-kanałowa chłodnica kriogeniczna: 24 V
Stabilne zużycie energii 9W
Wymiar (mm) 149×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: GJB Transport szybki montowany na pojeździe
Wstrząs: fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy


Zastosowania przemysłowe


Moduł obrazowania termowizyjnego EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.


Moduł AD 1280x1024/12μm MCT chłodzony detektorem podczerwieni do szybkiej integracji 0


Nasze zalety


Dostosowywanie produktu: Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży

Wsparcie techniczne i szkolenia na miejscu: Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne

Wspólne innowacje na rzecz nowych produktów i rynków: współpraca z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień


Często zadawane pytania


1. Co to jest termowizja w podczerwieni?

Termowizja w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do gromadzenia informacji o obiektach w celu tworzenia ich obrazów lub uzyskiwania informacji o temperaturze obiektów, nawet w środowiskach o słabej widoczności.


2. Jak działa termowizja w podczerwieni?
System termowizyjny na podczerwień to pasywna, bezdotykowa detekcja i identyfikacja technologii podczerwieni. Koncentruje promieniowanie podczerwone sceny na detektorze podczerwieni z układem płaszczyzny ogniskowej za pośrednictwem układu optycznego podczerwieni, który może przechodzić przez promieniowanie podczerwone. Detektor termiczny przetwarza sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni widoczny gołym okiem.
