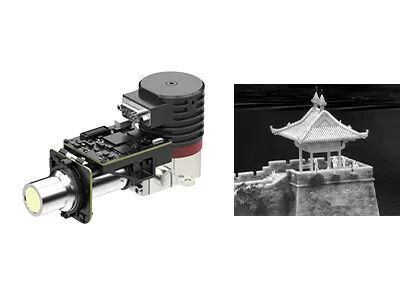

RS058 T2SL Rdzeń kamery termowizyjnej 640x512 15μm chłodzony detektor podczerwieni Integracja
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | EYAS615L |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| Zakres widmowy | 7,7 ~ 9,5 μm (LW) | Liczba klatek na sekundę | Regulacja w zakresie 1 ~ 160 Hz |
| Rozmiar | 148 x 58,5 x 71 mm | Waga | ≤680g |
| Podkreślić | Rdzeń kamery termowizyjnej RS058,integracja chłodzonego detektora podczerwieni 680g,rdzeń kamery termowizyjnej 640x512 |
||
opis produktu
Akcelerator dla 640x512 / 15μm RS058 T2SL LWIR Chłodzony detektor podczerwieni Integracja
Opis produktu
Moduły AD chłodzone z serii EYAS mają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowe wyjście strumienia wideo.Jest dostępny w różnych formatach rozdzielczości i różnych pasmach fal. EYAS615L jest członkiem rodziny EYAS z zintegrowanym wykrywaczem podczerwieni T2SL LWIR o rozmiarach 640x512 / 15μm i kryochłodnikiem RS058.
Moduł EYAS615L AD posiada częstotliwość obrazu do 160 Hz, co jest idealne dla zastosowań wymagających obserwacji szybko poruszających się obiektów.Płyty zbliżeniowe są wyposażone w EYAS615L, co sprawia, że klienci OEM mogą przeprowadzać szybkie testy akceptacji detektorów podczerwieni., rozpocząć szybki rozwój drugorzędny i skrócić okres rozwoju modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni.
Główne cechy
- Łatwe w tworzeniu i integracji
- Interfejs Cameralink Wyjście 16 bit Raw Data, Serial Port Control
- Zintegrowana struktura, wymiary są zgodne z detektorem.
- 5V Jednorazowe zasilanie
- Zdolny do łapania szybko poruszającego się celu
Specyfikacja produktu
| Model | EYAS615L |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 640x512 |
| Wskaźnik pikseli | 15 μm |
| Kryochłodnik | RS058 |
| Zakres widmowy | 70,7 μm do 9,5 μm LW |
| Czas chłodzenia (25°C) | ≤5,5min |
| Optymalna NETD (20°C) | ≤ 25mK |
| Tryb pracy | |
| Prędkość obrazu | 1~160Hz regulowane |
| Tryb pracy | Zdjęcie; Tryb integracji ITR & Interlace Binning; Tryb Windows; Anti-blooming |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60pin |
| Digitalne wideo | Cameralink: wyjście 16 bitów Raw Data |
| Sync zewnętrzny | CC1: Sync zewnętrzny INT/Frame; CC2: MC Sync zewnętrzny |
| Komunikacja | Odpowiedź na pytanie: |
| Zasilanie | Panel obrazowania 1 kanału: 5V 1 kanałowy chłodniak: 24 V |
| Stabilne zużycie energii | 9W |
| Rozmiar (mm) | 148 x 58,5 x 71 |
| Waga | ≤ 680 g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
Zastosowania przemysłowe
Moduł obrazowania termicznego EYAS615L jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotniczej, ładunek użyteczny wielosensorów itp.
Nasza linia produktowa
Wysoka wrażliwość i doskonała wydajność
Światowa wiodąca technologia w przemyśle podczerwonym
Dostępne różne czujniki podczerwieni
Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
Produkcja masowa w celu zapewnienia szybkiej dostawy
Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów.
Często zadawane pytanie
1Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
W zależności od rzeczywistych potrzeb i zastosowań produktów, cena jest również czynnikiem, który należy wziąć pod uwagę.Możesz wybrać detektor podczerwieni o niskiej rozdzielczościJeśli potrzebujesz bardzo wyraźnego obrazu do niektórych specjalnych celów, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwonego o wysokiej rozdzielczości 1280x1024.
2Jak wybrać właściwy pseudokolor do obrazowania termicznego?
- Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatury
- Czerwony i niebieski są bardziej odpowiednie dla sceny, gdzie trzeba znaleźć punkty problemu.
- Żelazna czerwień jest standardową paletą kolorów przemysłu energetycznego.
Uwaga: bez względu na to, jaką paletę wybierzesz, temperatura termiczna w ogóle się nie zmieni.
3- Jak wybrać odpowiednią soczewkę termiczną?
- Standardowy obiektyw może trafić na normalne cele z odpowiedniej odległości.
- W przypadku obiektywu teleobjekcyjnego jest on odpowiedni do celów stosunkowo małych i wymagających obserwacji z daleka
- Żeby zobaczyć obiekty na bliskiej odległości, lepiej użyć obiektywu szerokokątnego.
- Makroobiektyw służy do patrzenia na bardzo małe cele z bliska, takie jak układy chipów.
