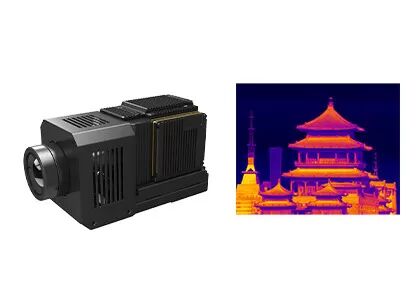

Moduł termowizyjny na podczerwień MWIR MCT 1280x1024 12μm

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN1212
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rodzaj Moduł kamery MWIR Detektor podczerwieni Chłodzony detektor
Rezolucja 1280x1024/12μm NETD ≤20mK
Zakres widmowy 3,7 ~ 4,8 μm MW Rozmiar 165x86x107mm
High Light

Moduł termowizyjny na podczerwień MCT

,

moduł termowizyjny na podczerwień 1280x1024

,

moduł termowizyjny na podczerwień MWIR
Zostaw wiadomość
opis produktu
GST GAVIN1212 Rdzeń kamery na podczerwień



Moduł termowizyjny o wysokiej rozdzielczości 1280x1024/12μm MWIR MCT z algorytmem przetwarzania obrazu



Opis produktu



GAVIN1212 to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora podczerwieni HgCdTe MWIR o wysokiej rozdzielczości 1280x1024@12 µm z chłodnicą krio-ramiącą RS058F, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby zapewnić ostre i wyraźne obrazy termiczne.



Algorytmy przetwarzania obrazu, w tym podstawowa korekcja niejednorodności (NUC), automatyczna kontrola wzmocnienia (AGC), inteligentne wzmocnienie szczegółów (IDE) itp. GAVIN1212 może wyświetlać megapikselowe obrazy w wysokiej rozdzielczości w podczerwieni za pośrednictwem cyfrowego interfejsu wideo HDMI.Dzięki przemysłowemu interfejsowi cameralink kamera termowizyjna lub integrator systemów może łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł termowizyjny GAVIN1212.



Główne cechy



- Spełnij potrzeby wykrywania dalekiego zasięgu

- Wysoka czułość, NETD≤20mK

- Szerokie pole widzenia, rozdzielczość do 1280x1024

- Łatwa integracja z systemem

- Interfejs DVP/Cameralink, wyjście obrazu RAW/YUV

- Dostępnych jest wiele obiektywów z ciągłym zoomem optycznym



Specyfikacja produktu



Model GAVIN1212
Wydajność detektora IR
Rezolucja 1280x1024
Skok pikseli 12μm
Kriochłodziarka RS058F
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (20 ° C) ≤8min
netto (20°C) ≤20mK
Przetwarzanie obrazu
Częstotliwość wyświetlania klatek 50Hz/100Hz
Tryb ściemniania Liniowy/Histogram/Mieszany
Zoom cyfrowy ×1/×2/×4
Kierunek obrazu Odwróć poziomo/pionowo/po przekątnej
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny J30JZ 25pin;Specjalny interfejs wyjściowy HDMI
Wideo analogowe /
Wideo cyfrowe Wyjście HDMI: YUV
Wyjście Cameralink: 16bit RAW/YUV
Synchronizacja zewnętrzna Synchronizacja zewnętrzna ramki: poziom RS422
Komunikacja RS422, 115200bps
Zasilacz 24V±1V
Stabilny pobór mocy 16W
Wymiar (mm) 165x86x107
Waga ≤1600g
Operacja Temperatura -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy
Soczewka optyczna
Opcjonalny obiektyw Ciągły zoom: 37,5 ~ 750 mm / F4
Stały zoom: 19mm/F2;40mm/F2;240mm/F2



Zastosowania przemysłowe



Moduł termowizyjnej kamery termowizyjnej GAVIN1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Moduł termowizyjny na podczerwień MWIR MCT 1280x1024 12μm 0



Nasze atuty



Moduł termowizyjny na podczerwień MWIR MCT 1280x1024 12μm 1



Często zadawane pytania



1. Co to jest NETD?

NETD odnosi się do „Różnicy temperatury w ekwiwalencie hałasu”.Jest to miara tego, jak dobrze detektor termowizyjny jest w stanie odróżnić bardzo małe różnice promieniowania cieplnego w obrazie.NETD jest zazwyczaj wyrażana w milikelwinach (mK).Zwykle im niższa wartość NETD, tym wyższa wskazuje czułość termiczna.



2. Co to jest SWaP3?

SWaP3 odnosi się do rozmiaru, wagi, mocy, wydajności i ceny.Wskazuje na trend technologiczny w branży podczerwieni.



3. Co to jest DRI?

DRI zwykle odnosi się do wykrywania, rozpoznawania i identyfikacji odległości systemu obrazowania termicznego.Jest to kluczowy parametr do oceny wydajności systemu termowizyjnego.
