Kompaktowy rdzeń kamery termowizyjnej GAVIN615B 640x512 / 15μm Moduł kamery MCT MWIR
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Zakres widmowy | 3,7 ~ 4,8 μm MW | Częstotliwość wyświetlania klatek | 50Hz/100Hz |
Rozmiar | 125x92x67mm | Waga | ≤650g |
High Light | Rdzeń kamery termowizyjnej GAVIN615B,moduł kamery MWIR 640x512,rdzeń kamery termowizyjnej MCT |

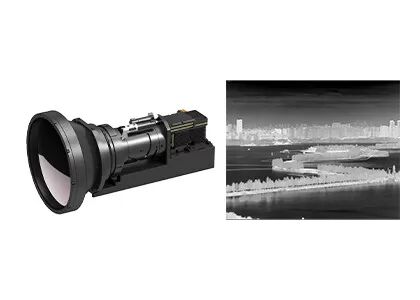

GAVIN615B Kompaktowy moduł kamery o niskim poborze mocy 640x512 / 15μm MCT MWIR
GAVIN615B to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się on z detektora podczerwieni HgCdTe MWIR 640x512 / 15µm z chłodnicą kriokolizyjną RS046, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby wyświetlać ostre i wyraźne obrazy termiczne.
Skonfigurowany z kriocoolerem RS046, GAVIN615B jest bardzo kompaktowy, ma wymiary 125x92x67mm i waży mniej niż 650g.Jego stabilne zużycie energii wynosi zaledwie 12W.Dzięki przemysłowemu interfejsowi cameralink kamera termowizyjna lub integrator systemów może łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł termowizyjny GAVIN615B.
- Wysoka czułość, NETD≤20mK
- Wykrywanie dalekiego zasięgu
- Regulowana liczba klatek na sekundę
- Łatwa integracja z systemem
Model | GAVIN615B |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 15μm |
Kriochłodziarka | RS046 |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Czas chłodzenia (20°C) | ≤7min |
netto (20°C) | ≤20mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 50Hz/100Hz |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | ×1/×2/×4 |
Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
Algorytm obrazu | NUC/AGC/IDE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | J30JZ 25pin |
Wideo analogowe | KUMPEL |
Wideo cyfrowe | 16-bitowe RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
Synchronizacja zewnętrzna | Synchronizacja zewnętrzna ramki: poziom RS422 |
Komunikacja | RS422, 115200bps |
Zasilacz | 20~28VDC |
Stabilny pobór mocy | 12W |
Wymiar (mm) | 125×92×67 |
Waga | ≤650g |
Operacja Temperatura | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Soczewka optyczna | |
Opcjonalny obiektyw | Ciągły zoom 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Moduł termowizyjnej kamery termowizyjnej GAVIN615B jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Co to jest obrazowanie termowizyjne w podczerwieni?
W naturze promienie podczerwone mogą promieniować wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273 ℃).Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazami termicznymi.
2. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.
3. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
