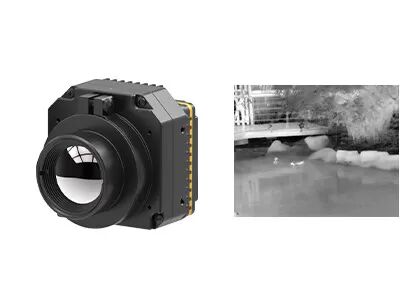

Rdzeń kamery termowizyjnej 400x300 / 17μm zintegrowany z kamerą termowizyjną do nadzoru

  • 400x300 / 17μm Thermal Camera Core Integrated in Thermal Security Camera for Surveillance
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu WTYCZKA417
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T
Szczegóły Produktu
Typ Niechłodzony moduł kamery NETD ＜30 mK
Rezolucja 400x300 / 17μm Typowy pobór mocy ＜1,1 W
Liczba klatek na sekundę 9 Hz/25 Hz/30 Hz/50 Hz/60 Hz Waga ≤77g
Podkreślić

Rdzeń kamery termowizyjnej 400x300

,

rdzeń kamery termowizyjnej Spersonalizowana obserwacja
Zostaw wiadomość
opis produktu

Rdzeń kamery termicznej o wymiarach 400x300 / 17μm zintegrowany z kamerą bezpieczeństwa termicznego do nadzoru


Opis produktu


PLUG417 to jeden z modułów czujników obrazowania cieplnego niechłodzonego serii PLUG. Składa się z czujnika obrazowania cieplnego niechłodzonego 400x300 / 17μm, pełnej serii komponentów optycznych,obwód przetwarzania sygnału i unikalny algorytm przetwarzania obrazuModuł czujnika podczerwieni PLUG417 zapewnia wyraźny obraz, płynną jakość i doskonałą wydajność.


Moduł kamery z czujnikiem termicznym PLUG417 zapewnia szereg wspólnych w branży interfejsów do łatwego podłączenia i integracji z kamerami podczerwonymi OME.Mamy kilka udanych rozwiązań do obrazowania termicznego, które można zastosować w wielu zastosowaniach..


Jesteśmy dostawcą czujników wykrywających podczerwień i rdzeni kamer termicznych OEM. Mamy ponad 10-letnie doświadczenie w branży obrazowania termicznego podczerwień.Mamy profesjonalny zespół obsługi posprzedażowej, aby zapewnić klientom profesjonalną odpowiedźJeśli masz jakiekolwiek pytania lub problemy, skontaktuj się z nami w dowolnym momencie, będziemy w pierwszym czasie, aby odpowiedzieć.


Główne cechy


- NETD < 30mk, wysoka wrażliwość
- Stabilna wydajność
- Łatwa integracja i wtyczka
- Jasna jakość obrazu i szczegóły
- Duża zdolność adaptacji do środowiska


Specyfikacja produktu


Model PLUG417
Wydajność detektora IR
Rozstrzygnięcie 400x300
Wskaźnik pikseli 17 μm
Zakres widmowy 8~14 μm
Wpływ < 30mk
Przetwarzanie obrazu
Prędkość obrazu 9Hz/25Hz/30Hz/50Hz/60Hz
Czas uruchomienia < 10 s
Wideo analogowe PAL/NTSC
Digitalne wideo Wymagania w odniesieniu do systemów monitorowania
Komponent rozszerzenia USB/Camerlink
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1~8X ciągłe powiększanie, wielkość kroku 1/8
Wyświetlacz obrazu Czarny Gorący/Biały Gorący/Pseudo Kolor
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny 50pin_HRS Interfejs
Tryb komunikacji RS232-TTL, 115200bps
Napięcie zasilania 4.5~6V
Typowe zużycie energii < 1,1 W
Cechy fizyczne
Rozmiar (mm) 44.5mm x 44.5mm x 36.6mm
Waga ≤ 77 g
Przystosowanie się do środowiska 　
Temperatura działania -40°C ~ +70°C
Temperatura przechowywania -45°C ~ +85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Przypadkowe drgania 5,35 gramów, 3 osi
Szok. Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek
Optyka
Opcjonalna soczewka Stałe skupienie termiczne: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm
Zmotywowana soczewka: 75mm/100mm/150mm
Ciągłe powiększanie optyczne: 30-150 mm


Zastosowania przemysłowe


Moduł kamer termicznych PLUG417 jest szeroko stosowany w zakresie bezpieczeństwa i monitorowania, na zewnątrz, ratownictwa organów ścigania, przeciwpożarowego i ratowniczego, ADAS, ładunków użytecznych dronów itp.


Rdzeń kamery termowizyjnej 400x300 / 17μm zintegrowany z kamerą termowizyjną do nadzoru 0


Nasza linia produktowa


Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.



Bogata różnorodność produktów

Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.



Wyjątkowe osiągnięcia

Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.



Łatwa integracja

Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.


Często zadawane pytanie


1Jak działa nieochłodzony mikrobolometr płaszczyzny ogniskowej?

Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwonego przekształca energię promieniowania podczerwonego w energię cieplną za pomocą materiału absorbującego podczerwień,tak, że temperatura materiału wrażliwego wzrastaWięc... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.


2- Jakie są zalety niechłodzonego detektora podczerwonego?

Niechłodzony czujnik płaszczyzny ogniskowej w podczerwieni nie wymaga zintegrowanego urządzenia Dewar Cooler Assembly (IDCA) i może pracować w temperaturze pokojowej.niewielki rozmiarChociaż wrażliwość niechłodzonych czujników płaszczyzny ogniskowej w podczerwieni nie jest tak dobra jak w przypadku chłodzonych czujników podczerwieni, po latach rozwojujego wydajność kosztowa była oczywiście lepsza niż detektor schłodzony, który ma szersze możliwości zastosowania.
