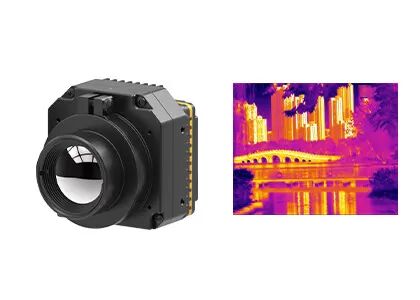

Moduł kamery termowizyjnej LWIR 400x300 / 17μm z wyraźnym obrazowaniem termicznym

  • LWIR Thermal Camera Module 400x300 / 17μm with Clear Thermal Imaging
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu WTYCZKA417
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T
Szczegóły Produktu
NETD ＜30 mK Waga ≤77g
Typ Niechłodzony moduł kamery Liczba klatek na sekundę 9 Hz/25 Hz/30 Hz/50 Hz/60 Hz
Rezolucja 400x300 / 17μm Typowy pobór mocy ＜1,1 W
Podkreślić

Moduł kamery termowizyjnej Moduł kamery termowizyjnej 400x300

,

77g
Zostaw wiadomość
opis produktu

Niechłodzony moduł kamery podczerwonej LWIR 400x300/17μm z wyraźnym obrazowaniem termicznym


Opis produktu


PLUG417 to jeden z modułów obrazowania termicznego niechłodzonego z serii PLUG. Składa się z czujnika obrazowania termicznego niechłodzonego o wymiarach 400x300 / 17μm, pełnej serii komponentów optycznych,obwód przetwarzania sygnału i unikalny algorytm przetwarzania obrazuModuł czujników podczerwieni PLUG417 zapewnia wyraźny obraz i lepszą wydajność.


Moduły kamer czujników termicznych serii PLUG są specjalnie opracowane dla różnych indywidualnych wymagań obserwacyjnych,które zapewniają różne standardowe interfejsy przemysłowe i opcje soczewek podczerwonych w celu spełnienia specyficznych wymagań integracyjnychNiektóre profesjonalne rozwiązania do obrazowania termicznego zostały zastosowane w wielu zastosowaniach.


Główne cechy


- NETD < 30mk, wysoka wrażliwość
- Stabilna wydajność
- Łatwa integracja i wtyczka
- Jasna jakość obrazu i szczegóły
- Duża zdolność adaptacji do środowiska


Specyfikacja produktu


Model PLUG417
Wydajność detektora IR
Rozstrzygnięcie 400x300
Wskaźnik pikseli 17 μm
Zakres widmowy 8~14 μm
Wpływ < 30mk
Przetwarzanie obrazu
Prędkość obrazu 9Hz/25Hz/30Hz/50Hz/60Hz
Czas uruchomienia < 10 s
Wideo analogowe PAL/NTSC
Digitalne wideo Wymagania w odniesieniu do systemów monitorowania
Komponent rozszerzenia USB/Camerlink
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1~8X ciągłe powiększanie, wielkość kroku 1/8
Wyświetlacz obrazu Czarny Gorący/Biały Gorący/Pseudo Kolor
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu NUC/AGC/IDE
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny 50pin_HRS Interfejs
Tryb komunikacji RS232-TTL, 115200bps
Napięcie zasilania 4.5~6V
Typowe zużycie energii < 1,1 W
Cechy fizyczne
Rozmiar (mm) 44.5mm x 44.5mm x 36.6mm
Waga ≤ 77 g
Przystosowanie się do środowiska 　
Temperatura działania -40°C ~ +70°C
Temperatura przechowywania -45°C ~ +85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje Przypadkowe drgania 5,35 gramów, 3 osi
Szok. Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek
Optyka
Opcjonalna soczewka Stałe skupienie termiczne: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm
Zmotywowana soczewka: 75mm/100mm/150mm
Ciągłe powiększanie optyczne: 30-150 mm


Zastosowania przemysłowe


Moduł kamer termicznych PLUG417 jest szeroko stosowany w zakresie bezpieczeństwa i monitorowania, na zewnątrz, ratownictwa organów ścigania, przeciwpożarowego i ratowniczego, ADAS, ładunków użytecznych dronów itp.


Moduł kamery termowizyjnej LWIR 400x300 / 17μm z wyraźnym obrazowaniem termicznym 0


Twój zaufany partner w zakresie wykrywania podczerwieni


•Głęboka wiedza techniczna

Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i zastosowaniu technologii czujników podczerwieni, zbudowaliśmy silne możliwości w zakresie projektowania chipów, produkcji płytek,opakowanie i badanieNasze solidne podstawy pozwalają nam stale dostarczać innowacyjne i niezawodne produkty, które spełniają zmieniające się wymagania rynku.



•Koncentruje się na innowacjach i praktycznym wdrożeniu w zakresie czujników podczerwieni

Jesteśmy zaangażowani w napędzenie przełomów technologicznych w zakresie obrazowania termicznego, ciągle przekraczając granice w zakresie NETD, SWAP i temperatury pracy.Nasze produkty konsekwentnie prowadzą w zastosowaniach w zakresie bezpieczeństwa, monitorowanie przemysłowe, inteligentne systemy i wiele innych.



•Dywersyfikowane portfolio produktów

W oparciu o niezależne badania i rozwój oraz wiele szlaków technicznych,Oferujemy szeroką gamę komponentów wykrywających podczerwień, zarówno chłodzonych, jak i niechłodzonych, zapewniając dostosowane rozwiązania dla różnych gałęzi przemysłu..



•Ścisłe weryfikacje niezawodności zapewniają zapewnienie jakości

W oparciu o solidny system zarządzania jakością nasze produkty są poddawane wielu procedurom testowym w trakcie produkcji, aby zapewnić długoterminową stabilność i niezawodność.



•Usługi wsparcia technicznego zawodowego i wspólnego rozwoju

Nasz zespół inżynierów ściśle współpracuje z klientami, zespołami badawczo-rozwojowymi i produkcyjnymi w celu przyspieszenia integracji systemu, poprawy wydajności i skrócenia czasu wprowadzania na rynek.


Często zadawane pytanie


1Jaka jest różnica między detektorami IR niechłodzonymi a chłodzonymi?


Obecnie na rynku dostępne są dwa rodzaje czujników obrazowania termicznego w podczerwieni, chłodzonych i niechłodzonych.


Niechłodzony detektor IR działa w temperaturze otoczenia.Niechłodzone detektory IR są szeroko stosowane w przenośnych/ręcznych/mobilnych urządzeniach.


Chłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w bardzo niskiej temperaturze, którą podtrzymuje chłodziarz chłodniczy.droższe i mniej niezawodne niż czujniki niechłodzoneJednak systemy chłodzone są niezwykle wrażliwe i zazwyczaj działają z optyką o długiej odległości ogniskowej, aby osiągnąć misję długiego zasięgu.
