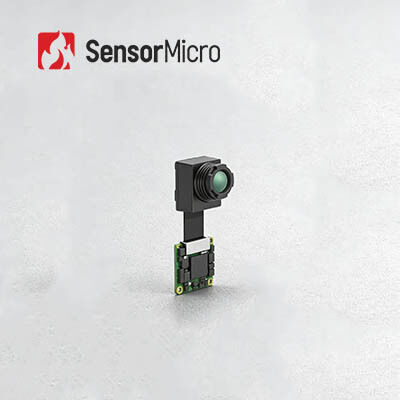

Mini 256x192 Rozdzielczość 12μm Wielkość pikseli Nieochłodzony rdzeń kamery termicznej FPA z funkcją termografii
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | Mini212G2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 256x192/12μm | NETD | ≤50mk |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Napięcie robocze | 3,3 V ± 0,1 V |
| Zakres pomiaru temperatury | -20 ℃ ~ + 550 ℃ | Dokładność pomiaru temperatury | ±2℃ lub ±2% |
| Podkreślić | Rdzeń kamery termowizyjnej 256x192,niechłodzony rdzeń kamery termowizyjnej,moduł kamery na podczerwień FPA |
||
opis produktu

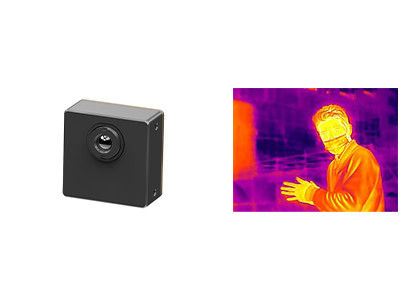

Moduł kamery FPA o podczerwieni 256x192/12μm z termografią
Przegląd produktu
Mini212G2 niechłodzony moduł miniaturowy podczerwieni zawiera niechłodzony detektor podczerwieni VOx i układ przetwarzania sygnałów o wysokiej wydajności.Ten lekki moduł obrazowania termicznego posiada opcjonalną funkcję termograficzną z zakresem pomiaru temperatury od -20°C do 550°C dla zastosowań przemysłowych.
Rozwiązanie to, oparte na opracowanym przez SensorMicro modułie podczerwieni TIMO212, obejmuje płyta przetwarzania ISP podczerwieni, która umożliwia bezpośredni wyjście macierzy temperatury i obrazów termicznych,znaczące zmniejszenie obciążenia pracą rozwojową. Dzięki kompaktowemu rozmiarowi, niskim zużyciu energii i efektywności kosztowej obsługuje wiele konfiguracji pola widzenia i integruje uniwersalne interfejsy sterowania dla szerokiego zastosowania przemysłowego.
Kluczowe cechy
- Moduł miniaturowy z bezpośrednim wyjściem obrazowania termicznego- wyposażony w własnie opracowany wykrywacz podczerwieni na poziomie płytki 256 × 192 / 12 μm dla znaczących korzyści kosztowych
- Ultra-kompaktowy projekt- Tylko 17×17 mm (PCBA) w rozmiarze, waży tylko 4g - idealnie nadaje się do ograniczonych zastosowań
- Zintegrowane przetwarzanie- Płyta przetwarzania ISP i algorytmy obrazu nowej generacji dostarczają bezpośrednio wyraźnych obrazów termicznych
- Dokładne wykrywanie- Wysokiej precyzji pomiar temperatury z dokładnością do ±2°C; obsługuje pomiary miejscowe, powierzchniowe i pełnowymiarowe
- Elastyczna konfiguracja- Wielokrotne opcje obiektywów widzenia dostępne do spełnienia różnych wymagań obserwacyjnych
- Bogate interfejsy- USB2.0 / MIPI / DVP / BT.656 / LVDS i inne cyfrowe interfejsy wyjściowe wideo
- Kompatybilność z normami branżowymi- Pełna kompatybilność ze standardowymi w branży interfejsami
Specyfikacje techniczne
| Parametry | Specyfikacja |
|---|---|
| Model | Mini212G2 |
| Rozstrzygnięcie | 256×192 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8~14 μm |
| Wpływ | ≤ 50mK |
| Dane wyjściowe | 14bit Raw |
| Prędkość obrazu | Termografia: 25Hz, obrazowanie: 50Hz |
| Tryb ostrości | Bez koncentracji |
| Przegląd (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| Masa (g) | 7.1 6.4 4 6.8 |
| Wielkość PCBA (mm) | 17x17 |
| Interfejs cyfrowy wideo | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analogiczny interfejs video | CVBS (PAL/NTSC) |
| Napięcie robocze | 3.3V±0,1V |
| Typowe zużycie energii | 330 mW |
| Zakres pomiaru temperatury | -20°C do +550°C. |
| Dokładność pomiaru temperatury | Większa niż ±2°C / ±2% |
| Temperatura pracy | -40°C~+70°C |
| wilgotność | 5% ~ 85% |
| Temperatura przechowywania | -45°C~+85°C |
| Certyfikacja | RoHS 2.0 / Reach |
Zastosowania przemysłowe
Ten produkt jest przeznaczony do zastosowań w AIoT, widowisku maszynowym, widowisku przemysłowym, monitorowaniu bezpieczeństwa i obserwacji nocnej:
- /AIOT- Integracja do kompaktowych urządzeń AIoT, w tym inteligentnych urządzeń domowych, urządzeń noszonych i inteligentnych monitorów środowiskowych
- Wizja przemysłowa- monitorowanie sprzętu przemysłowego w czasie rzeczywistym, przetwarzanie laserowe i scenariusze spawania, wykrywanie półprzewodników
- Monitorowanie bezpieczeństwa- wykrywanie nielegalnych intruzów i uruchamianie alarmów w czasie rzeczywistym
Zalety portfela produktów
- Różne formaty- Szeroki zakres, w tym detektory podczerwone, rdzenie kamer i moduły spełniające różne wymagania integracyjne
- Bogata różnorodność- Wielokrotne rozdzielczości szeregu, rozmiary pikseli, pasma fali i opcje obiektywów dla większej elastyczności aplikacji
- Wyjątkowe osiągnięcia- Jasne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność w obliczu wyzwań środowiskowych
- Łatwa integracja- Wielokrotne opcje interfejsu dla łatwej integracji i szybkiego rozwoju w różnych dziedzinach zastosowań
Częste pytania
Co to jest obrazowanie termiczne w podczerwieni?
Infraczerwone obrazy termiczne wykorzystują promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.jak również zmiany wewnątrz samych obiektów, obrazy termiczne podczerwone wyświetlają wahania promieniowania, które ujawniają cechy sceny.
Jakie są zalety obrazowania termicznego w podczerwieni?
- Zobacz przez ciemność
- Identyfikacja w kamuflażu
- Wykrywanie dalekiego zasięgu
- Wykrycie rozkładu ciepła
- Pomiar temperatury bez kontaktu
- Świadomość zawodowa
Jakie zastosowania ma obrazowanie termiczne podczerwone?
Pomiar temperatury i obrazowanie w każdą pogodę to dwie podstawowe funkcje technologii obrazowania termicznego w podczerwieni.Produkty opracowane przy użyciu tych technologii są szeroko stosowane w tradycyjnych dziedzinach, w tym energii elektrycznej, bezpieczeństwa i monitorowania, produkcji przemysłowej, badań naukowych i leczenia.
