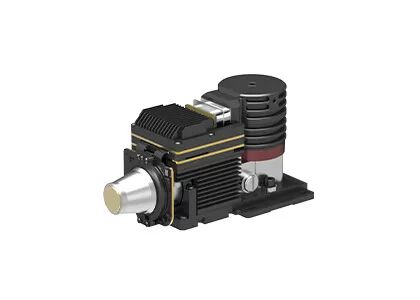

GAVIN330 MWIR Moduł obrazu termicznego o schłodzonej temperaturze Wysoka niezawodność 320x256/30μm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN330 |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 320x256 / 30μm | Tworzywo | MCT |
|---|---|---|---|
| NETD | ≤10mK | Zakres widmowy | 3,7 ~ 4,8 μm (MW) |
| Rozmiar | 150×67×80mm | Waga | ≤900g |
| Podkreślić | Chłodzona kamera termowizyjna MWIR,chłodzona kamera termowizyjna GAVIN330,moduł kamery termowizyjnej 320x256 |
||
opis produktu
GAVIN330 Moduł obrazowania termicznego MWIR o wysokiej niezawodności HgCdTe 320x256/30μm
Opis produktu
Seria GAVIN to standardowy moduł chłodzonego podczerwieni opracowany przez SensorMicro.różne pasma fali oraz różne opcje ciągłych soczewek optycznych.
Moduł obrazowania termicznego GAVIN330 jest jednym z modułów serii GAVIN z chłodzonym detektorem MWIR 320x256 / 30μm i chłodnikiem kryminalnym RS058. Działa w zakresie widmowym 3,7 ~ 4,8 μm.Z przemysłowym standardowym interfejsem łącza kamer, kamerę podczerwoną lub integratora systemu mogą zaprojektować lub zintegrować własną kompletną kamerę z łatwością na podstawie chłodzonego modułu podczerwonego GAVIN330.
Jesteśmy zaangażowani w otwarcie nowej wizji dla przemysłu obrazowania termicznego w podczerwieni. sales and marketing of thermal imaging detectors and infrared modules to provide our customers a variety of infrared thermal imaging solutions which shorten secondary development time and greatly reduce the cost for customers.
Główne cechy
- Wysokiej jakości obrazy termiczne
- Wysoka wrażliwość, NETD≤10mK
- Wykrycie dalekiego zasięgu.
- Łatwa integracja z systemem
- Interfejs DVP/Cameralink, wyjście obrazu RAW/YUV
- Dostępne są różne soczewki zoomowe
Specyfikacja produktu
| Model | GAVIN330 |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 320x256 |
| Wskaźnik pikseli | 30 μm |
| Kryochłodnik | RS058 |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia ((20°C) | ≤7min |
| NETD (20°C) | ≤ 10mK |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 50Hz/100Hz/200Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | ×1/×2/×4 |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | PAL |
| Digitalne wideo | 16 bitów RAW/YUV: 16 bitów DVP/Cameralink Output |
| Sync zewnętrzny | /Synchronizacja zewnętrzna: /Poziom RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilanie | 20~28VDC |
| Stabilne zużycie energii | 12W |
| Rozmiar (mm) | 150 × 67 × 80 |
| Waga | ≤ 900 g |
| Temperatura działania | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
| Soczewki optyczne | |
| Opcjonalna soczewka | Ciągłe powiększanie 30~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Moduł kamery termicznej o schłodzonej temperaturze GAVIN330 jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotu, ładunek wielosensorowy itp.
O nas
Nasza wizja: Przesunąć granice czuwania i przekształcić sposób, w jaki ludzie łączą się ze światem wokół siebie.
Nasza misja: Wykorzystanie mocy technologii wykrywania podczerwieni w celu przekształcenia przemysłu na całym świecie, umożliwiając lepsze podejmowanie decyzji, bezpieczniejsze środowisko i bardziej połączoną przyszłość.
Nasza wartość: tworzenie zaawansowanej technologii podczerwieni, która uczyni świat lepszym miejscem.
Często zadawane pytanie
1Jak wybrać odpowiednią rozdzielczość detektora podczerwieni?
W zależności od rzeczywistych potrzeb i zastosowań produktów, cena jest również czynnikiem, który należy wziąć pod uwagę.Możesz wybrać detektor podczerwieni o niskiej rozdzielczościJeśli potrzebujesz bardzo wyraźnego obrazu do niektórych specjalnych celów, takich jak zdalne monitorowanie, możesz wybrać detektor podczerwonego o wysokiej rozdzielczości 1280x1024.
2Jak wybrać właściwy pseudokolor do obrazowania termicznego?
- Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatury
- Czerwony i niebieski są bardziej odpowiednie dla sceny, gdzie trzeba znaleźć punkty problemu.
- Żelazna czerwień jest standardową paletą kolorów przemysłu energetycznego.
Uwaga: bez względu na to, jaką paletę wybierzesz, temperatura termiczna w ogóle się nie zmieni.
3- Jak wybrać odpowiednią soczewkę termiczną?
- Standardowy obiektyw może trafić na normalne cele z odpowiedniej odległości.
- W przypadku obiektywu teleobjekcyjnego jest on odpowiedni do celów stosunkowo małych i wymagających obserwacji z daleka
- Żeby zobaczyć obiekty na bliskiej odległości, lepiej użyć obiektywu szerokokątnego.
- Makroobiektyw służy do patrzenia na bardzo małe cele z bliska, takie jak układy chipów.
