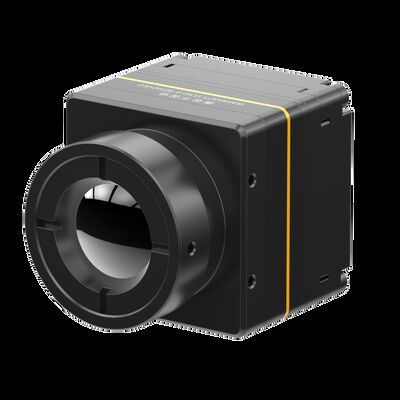

Nieochłodzony rdzeń kamery termowizyjnej FPA z wykrywaczem podczerwonym 384x288/17μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA417G3 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Cyfrowa liczba klatek na sekundę | 25/30/50 Hz | Rezolucja | 384x288 /17μm |
|---|---|---|---|
| Wideo cyfrowe | RAW/YUV422 | NETD | ≤30 mK/F1,0/25 ℃ |
| Zakres widmowy | 8 ~ 14μm | Wideo analogowe | PAL/NTSC |
| Podkreślić | Niechłodzony rdzeń kamery termowizyjnej FPA,rdzeń kamery termowizyjnej 400x300,rdzeń kamery termowizyjnej 400x300 detektora podczerwieni |
||
opis produktu
Niechłodzony rdzeń kamery termowizyjnej FPA z detektorem podczerwieni 384x288/17μm
Opis produktu
Niechłodzony moduł podczerwieni COIN417G2 integruje detektor obrazowania w podczerwieni o wymiarach 384x288/17 μm (WLP), wysokowydajny obwód przetwarzania sygnału i algorytm przetwarzania obrazu. Wydajność rdzenia podczerwieni została dodatkowo poprawiona dzięki ulepszonemu układowi ASCI. Poza tym wydajność obrazu wzrasta o 30% dzięki zastosowaniu zaawansowanego algorytmu przetwarzania obrazu.
Moduł podczerwieni COIN417G2 charakteryzuje się ostrą i wyraźną prezentacją obrazu termowizyjnego, kompaktowymi rozmiarami i niskim kosztem.
Do tej pory dostarczaliśmy integratorom różne dojrzałe i stabilne rozwiązania do obrazowania termowizyjnego w podczerwieni. Wspólny moduł termowizyjny serii COIN jest łatwiejszy do zintegrowania z większą liczbą produktów terminalowych i znacznie zmniejsza koszty dla integratorów.
Moduł termiczny COIN417G2 można stosować w wizji przemysłowej, monitorowaniu bezpieczeństwa, straży pożarnej i ratownictwie, na zewnątrz, wizji maszynowej, ADAS itp.
Główne cechy
Wszechstronna funkcjonalność, opłacalna konstrukcja
• Opracowany przy użyciu niedrogiego detektora opakowań na poziomie płytki
• Zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
Wyjątkowa wydajność, doskonałe obrazowanie
• Wysoka czułość przy typowym NETD≤30mK
• Algorytmy obrazu nowej generacji zapewniają wyraźniejsze i ostrzejsze obrazy termowizyjne
Elastyczne rozszerzenie, szybka integracja
• Dostępnych jest wiele opcji soczewek optycznych dostosowanych do różnych scenariuszy zastosowań
• Obsługuje interfejsy wyjściowe obrazu USB2.0/DVP/LVDS/BT.656
• Wysyła dane obrazu RAW/YUV za pomocą portu szeregowego
Specyfikacje produktu
| Model | MONETA417G3 |
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 384×288 |
| Rozmiar piksela | 17μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤30 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30/50 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-stykowe: DF40C-50DP-0,4 V (51), (HRS, męskie) |
| Płyta rozszerzeń | USB3.0/USB2.0/VPC/USB2.0 i VPC |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 0,65 W |
| Mechaniczny | |
|
Rozmiar gołego rdzenia (mm)
|
25,4 mm × 25,4 mm × 16,5 mm
|
| Masa gołego rdzenia (g) | 16,6±1 |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | Losowe wibracje, 5,35 grama, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Twój zaufany partner w czujnikach podczerwieni
- Głęboka wiedza techniczna
Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i stosowaniu technologii czujników podczerwieni stworzyliśmy duże możliwości w zakresie projektowania chipów, produkcji płytek, pakowania i testowania, a także integracji systemów. Nasze solidne podstawy pozwalają nam stale dostarczać innowacyjne i niezawodne produkty, które spełniają zmieniające się wymagania rynku. - Koncentruje się na innowacjach i praktycznym wdrażaniu czujników podczerwieni
Jesteśmy zaangażowani we wprowadzanie przełomowych technologii w obrazowaniu termowizyjnym, stale przesuwając granice w zakresie NETD, SWaP i temperatury roboczej. Nasze produkty niezmiennie przodują w zastosowaniach związanych z bezpieczeństwem, monitorowaniem przemysłowym, inteligentnymi systemami i nie tylko. - Zdywersyfikowane portfolio produktów
Wspierani przez niezależne badania i rozwój oraz liczne ścieżki techniczne, oferujemy kompleksową gamę komponentów do wykrywania podczerwieni – zarówno chłodzonych, jak i niechłodzonych – zapewniając rozwiązania dostosowane do potrzeb wielu różnych gałęzi przemysłu. - Rygorystyczna weryfikacja niezawodności zapewnia gwarancję jakości
Nasze produkty, wspierane przez solidny system zarządzania jakością, przechodzą wiele procedur testowych na każdym etapie produkcji, aby zapewnić długoterminową stabilność i niezawodność. - Profesjonalne wsparcie techniczne i wspólne usługi rozwojowe
Nasz zespół inżynierów ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów, aby przyspieszyć integrację systemów, poprawić wydajność i skrócić czas wprowadzenia produktu na rynek. Twój sukces jest naszą wspólną misją.
Nasza linia produktów
- Wysoka czułość i doskonała wydajność
- Wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni
- Zarówno niechłodzone, jak i chłodzone detektory podczerwieni w różnych formatach i rozmiarach pikseli
- Produkcja seryjna zapewniająca szybką dostawę
- Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Czym jest termografia w podczerwieni?
Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej opartej na detekcji temperatury powierzchni obiektu. Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
2. Do czego można wykorzystać termografię w podczerwieni?
Obraz termowizyjny w podczerwieni może być używany do przeprowadzania inspekcji domów, określania defektów strukturalnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt i wielu innych.
3. Jakie są zalety termografii w podczerwieni?
W przypadku badań nieniszczących można je łatwo przetestować i szybko zareagować bez uszkodzeń, co skutkuje oszczędnością kosztów, zwiększeniem wydajności pracy, zmniejszeniem amortyzacji siły roboczej i sprzętu.
W przypadku termografii medycznej bardzo skuteczne jest odnalezienie ukrytych problemów w organizmie człowieka, w 100% bezpieczne, bez promieniowania i bólu, co jest idealnym narzędziem do wczesnych badań przesiewowych.
W przypadku termografii medycznej bardzo skuteczne jest odnalezienie ukrytych problemów w organizmie człowieka, w 100% bezpieczne, bez promieniowania i bólu, co jest idealnym narzędziem do wczesnych badań przesiewowych.
