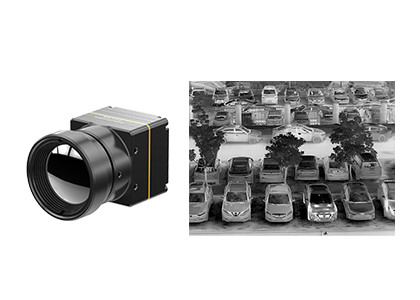

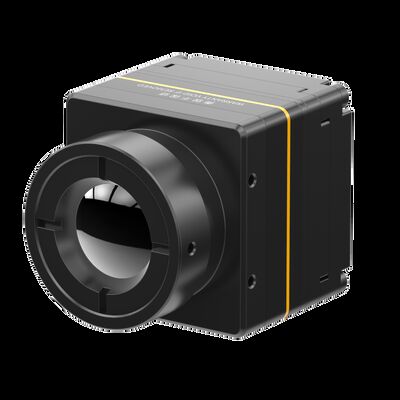

Ultrakompaktowy niechłodzony moduł termiczny z obiektywem 9,1/13/19mm
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 384x288/17μm | NETD | ≤50mK |
|---|---|---|---|
| Zakres spektralny | 8 ~ 14 μm | Rozmiar | 21x22,3x15,6 mm (z obiektywem 9,1 mm) |
| Zakres temperatury | -20 ℃ ~ + 550 ℃ (konfigurowalny) | Dokładność temperatury | ± 3 ℃ lub ± 3% |
| High Light | Niechłodzony moduł termiczny z obiektywem 9,1 mm,niechłodzony moduł termiczny z obiektywem 13 mm |
||
opis produktu
Moduł termowizyjnej kamery bezpieczeństwa
Niechłodzony moduł termiczny do ochrony i nadzoru z obiektywem 9,1/13/19 mm
Opis produktu
Technologia Global Sensor (GST) wprowadziła kiedyś na rynek jeden moduł termiczny COIN417 o ultrakompaktowej konstrukcji, która jest prawie wielkości monety jednodolarowej. Teraz nadchodzi nowa generacja: niechłodzony moduł termiczny COIN417G2.Zaktualizowano nie tylko strukturę, ale także udoskonalono wszechstronną wydajność.
Rdzeń podczerwieni GST COIN417G2 wykorzystuje najnowszą wersję detektora podczerwieni GST417W pozbawionego TEC.Podkreślając funkcjonalność, naukowy charakter i wygodę jako centrum i cel projektu, a nie wygląd, nowa wersja zwraca większą uwagę na wydajność.Korpus redukuje spiętrzoną część, a jego ogólna struktura jest bardziej zwięzła.
Integruje detektor obrazu w podczerwieni 400x300@17μm (WLP), wysokowydajny obwód przetwarzania sygnału i algorytm przetwarzania obrazu.
Moduł podczerwieni COIN417G2 zapewnia ostrą i wyraźną prezentację obrazu termicznego, kompaktowy rozmiar i niski koszt.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Główne cechy
- Mały rozmiar: 25,4 x 25,4 x 29,3 mm (z obiektywem 9,1 mm)
- Lekka waga: 29g ± 3g (z obiektywem 9.1mm)
- Typowy NETD≤40mk
- Ulepszona jakość obrazu
- Niskie zużycie energii
- Szybki rozwój i integracja
Specyfikacja produktu
| Model | MONETY417G2/R |
| Wydajność detektora IR | |
| Materiał | VOx |
| Rezolucja | 400×300 |
| Skok pikseli | 17μm |
| Zakres widmowy | 8μm ~14μm |
| Typowa NETD | ≤40mK |
| Przetwarzanie obrazu | |
| Częstotliwość wyświetlania klatek | 50Hz/30Hz/25Hz |
| Czas uruchomienia | 3s |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | RAW/YUV/BT656 |
| Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
| Zoom cyfrowy | Ciągły zoom 1X~8X, rozmiar kroku 1/8 (wyjście YUV) |
| Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | 50Pin_HRS: DF40C-50DP-0,4V(51), (HRS, mężczyzna) |
| Karta rozszerzeń USB | Typ-C |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | CMOS8/CMOS16/LVDS/USB2.0 |
| Napięcie zasilania | 4~5,5V |
| Typowe zużycie energii | 0,7W |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10 ℃ ~ + 50 ℃ |
| Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃;Wsparcie dostosowywania i rozbudowy |
| Dokładność pomiaru temperatury | Większe o ± 3 ℃ lub ± 3% |
| Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
| SDK | Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
| Charakterystyka fizyczna | |
| Rozmiar (mm) | 25,4 × 25,4 × 29,3 (z obiektywem 9,1 mm) 25,4 × 25,4 × 41,2 (z obiektywem 13 mm) 25,4 × 25,4 × 40 (z obiektywem 19 mm) |
| Waga | 29 g ± 3 g (z obiektywem 9,1 mm) 42g ± 3g (z obiektywem 13mm) 44g ± 3g (z obiektywem 19mm) |
| Możliwość dostosowania do środowiska | |
| temperatura robocza | -40 ℃ ～ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ (+ 85 ℃) |
| Wilgotność | 5% ~ 95%, bez kondensacji |
| Wibracja | 5.35grms, 3 osie |
| Zaszokować | Półfala sinusoidalna, 40g/11ms, 3-osiowa, 6-kierunkowa |
| Certyfikaty | ROHS2.0/REACH |
| Optyka | |
| Opcjonalny obiektyw | Naprawiono atermiczne: 9,1 mm/13 mm/19 mm |
| Poziom ochrony | IP67 |
Zastosowania przemysłowe
Moduł termiczny COIN417G2 może być używany w termografii, monitoringu bezpieczeństwa, straży pożarnej i ratownictwie, na zewnątrz, AIoT, inteligentnym sprzęcie, ładunku UAV, ADAS itp.

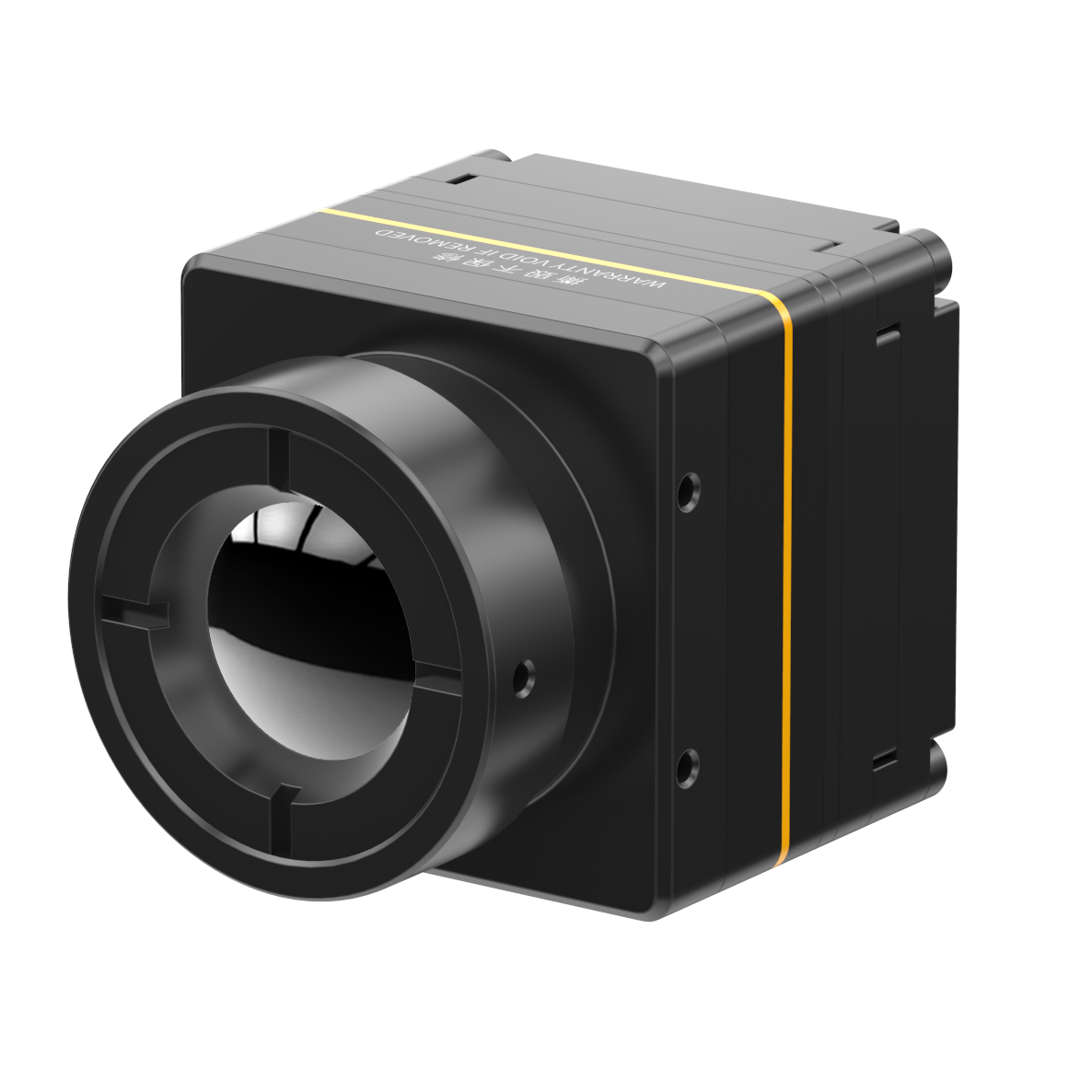

Dostępne różne obiektywy
Często zadawane pytania
1. Co to jest termografia w podczerwieni?
Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej opartej na detekcji temperatury powierzchni obiektu.Promieniowanie podczerwone (IR) emitowane z obiektu jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
2. Do czego można wykorzystać termografię w podczerwieni?
Obraz termowizyjny w podczerwieni może być używany do wykonywania inspekcji domu, określania wad strukturalnych, elektrycznych, mechanicznych, zmian fizjologicznych u ludzi i zwierząt oraz wielu innych.
3. Jakie są zalety termografii w podczerwieni?
W przypadku badania nieniszczącego jest prosty w testowaniu i szybki w reakcji bez uszkodzeń, co skutkuje oszczędnościami kosztów, zwiększeniem wydajności pracy, zmniejszeniem amortyzacji siły roboczej i sprzętu.
W termografii medycznej bardzo skuteczne jest odnalezienie ukrytych problemów w ludzkim ciele, w 100% bezpieczne bez promieniowania i bólu, co jest idealnym narzędziem do wczesnych badań przesiewowych zdrowia.
