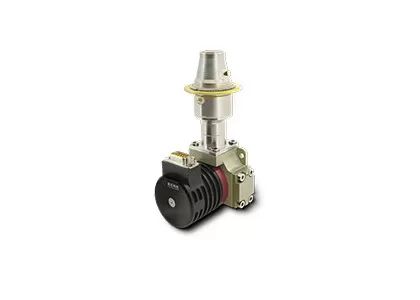

Kompaktny 640x512/15μm zintegrowany Dewar Cooler Assembly Chłodzony detektor podczerwieni do szybkiej integracji

  • Compact 640x512/15μm Integrated Dewar Cooler Assembly Cooled Infrared Detector for Fast Integration
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu C615H
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Chłodnica kriogeniczna LS711H/RS028 Rezolucja 640x512/15μm
Temperatura pracy -45 ℃ ~ + 71 ℃ Maks. Liczba klatek na sekundę 100 Hz
NETD 20mK(F2/F4) Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Detektor podczerwieni MCT 320x256

,

szybka integracja detektora podczerwieni MCT

,

zintegrowany zespół chłodnicy Dewara MWIR
Zostaw wiadomość
opis produktu
Opis produktu

Zaprojektowany z myślą o kompaktowych systemach termowizyjnych nowej generacji, chłodzony detektor podczerwieni C615H HOT wykorzystuje technologię czujnika typu Superlattice typu II i liniową mechanikę kriochłodziarki. Wyposażony w matrycę FPA o rozdzielczości 640 × 512 pikseli o rozmiarze 15 μm, pracującą w temperaturze 150 K, zapewnia doskonałą jakość obrazu przy jednoczesnym zachowaniu wyjątkowych korzyści SWaP.

Miniaturowy dewar (φ33 × 37,5 × 70 mm) i kriochłodziarka (φ26 × 55,8 mm) upraszczają integrację mechaniczną. Przy wadze zaledwie 235 g i stałej mocy 3 W, a także szybkim chłodzeniu w ciągu 2,5 minuty i MTTF ≥ 25 000 godzin, zapewnia wysoką niezawodność i obniża bieżące koszty konserwacji gotowych rozwiązań termowizyjnych.

Główne cechy
Konstrukcja zoptymalizowana pod kątem SWaP
  • Rozmiar dewara: φ33 × 37,5 × 70 mm; Kriochłodziarka: φ26 × 55,8 mm, umożliwiająca elastyczną integrację
  • Zredukowana waga do 235 g; stabilne zużycie energii obniżone do 3 W
Szybkie chłodzenie, szybkie uruchamianie
  • Czas chłodzenia nawet do 2,5 minuty
Wydłużona żywotność, wydajna praca
  • MTTF ≥ 25 000 h
Specyfikacje produktu
Parametr Specyfikacja
Model C615H
Materiał czuły T2SL
Rozdzielczość 640 × 512
Rozmiar piksela 15 μm
Odpowiedź spektralna 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Typowy NETD 20 mK (F2/F4)
Maks. Szybkość klatek 100 Hz
Efektywna szybkość pikseli ≥ 99,76%
Niejednorodność odpowiedzi ≤ 8%
Temperatura pracy -45 ℃ ~ +71 ℃
Kriochłodziarka LS711H | RS028
Czas chłodzenia (23 ℃) ≤ 3 min | ≤ 2,5 min
Maks. Zużycie energii (71 ℃) ≤ 12 W | ≤ 12 W
Stabilne zużycie energii (23 ℃) ≤ 3 W | ≤ 3,5 W
Rozmiar (mm) Kriochłodziarka: φ26 × 55,8 | 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Waga (g) ≤ 235 | ≤ 250
Zastosowania przemysłowe

Chłodzony kriogenicznie detektor podczerwieni C615H MWIR jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe i inne.

O nas

Jako wiodący na świecie producent i dostawca usług detektorów podczerwieni, SensorMicro posiada wieloletnie, głębokie doświadczenie w rozwiązaniach termowizyjnych opartych na podczerwieni. Kierując się podstawową filozofią "SensorMicro, Sense More" i napędzani potrzebami użytkowników, jesteśmy oddani odblokowaniu pełnego potencjału technologii podczerwieni, dostarczając wysokowydajne produkty i profesjonalne usługi klientom na całym świecie.

Często zadawane pytania
1. Czym jest termografia podczerwieni?

Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej oparta na wykrywaniu temperatury powierzchni obiektu. Promieniowanie podczerwone (IR) emitowane przez obiekt jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.

2. Do czego można wykorzystać termografię podczerwieni?

Obraz termowizyjny podczerwieni może być wykorzystany do przeprowadzania inspekcji domów, identyfikacji wad konstrukcyjnych, usterek elektrycznych, usterek mechanicznych, zmian fizjologicznych u ludzi i zwierząt oraz wielu innych.

3. Jakie są zalety termografii podczerwieni?
  • W przypadku badań nieniszczących, jest to proste w wykonaniu i szybkie w reakcji bez uszkodzeń, co skutkuje oszczędnością kosztów, zwiększeniem efektywności pracy oraz zmniejszeniem nakładów pracy i amortyzacji sprzętu.
  • W przypadku termografii medycznej, jest to bardzo skuteczne w wykrywaniu ukrytych problemów w ludzkim ciele - 100% bezpieczne, bez promieniowania i bólu, co czyni ją idealnym narzędziem do wczesnego screeningu zdrowia.
