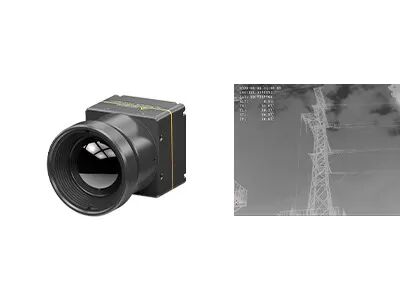

Rdzeń kamery termowizyjnej UAV 640x512 12 µm do bezzałogowych statków powietrznych
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xZakres spektralny | 8 ~ 14 μm | Rezolucja | 640x512/12μm |
---|---|---|---|
Zakres temperatury | -20 ℃ ~ + 550 ℃ (konfigurowalny) | NETD | <40mK |
Dokładność temperatury | ± 3 ℃ lub ± 3% | Rozmiar | 25,4x25,4x14,1mm |
High Light | 12um rdzeń kamery termowizyjnej UAV,rdzeń kamery termowizyjnej bezzałogowych statków powietrznych,rdzeń kamery termowizyjnej drona UAV |
Kamera termowizyjna UAV 640x512/12μm, kamera termowizyjna do bezzałogowych statków powietrznych
Kamera termowizyjna COIN612R do drona została opracowana przez Global Sensor Technology (GST).Tojest mały i lekki, dzięki czemu można go łatwo zintegrować z lekkimi bezzałogowymi statkami powietrznymi w celu monitorowania warunków atmosferycznych i naziemnych w każdych warunkach pogodowych.
Rdzeń kamery na podczerwień COIN612R integruje detektor podczerwieni 640x512/12μm (WLP).Zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Ten moduł kamery termowizyjnej posiada również opcjonalną funkcję termowizyjną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu czujnika czujnika termicznego oraz modułu czujnika termowizyjnego.Możemy zapewnić naszym klientom różnorodne rozwiązania do obrazowania w podczerwieni, które skracają czas wtórnego opracowania i znacznie obniżają koszty dla klientów.
-Mały rozmiar
-Lekka waga
-NETD≤50mk
-Obraz wysokiej jakości
- Niskie zużycie energii
- Szybki rozwój i integracja
Model | COIN612R |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 12μm |
Zakres widmowy | 8 ~ 14 μm |
NETD | ≤50mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25Hz/30Hz |
Czas uruchomienia | <5s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656;USB2.0;Obsługa linii parametrów pomiaru temperatury |
Tryb ściemniania | Liniowy/Histogram/Mieszany |
Zoom cyfrowy | Ciągły zoom 1~8X, wielkość kroku 1/8 (wyjście YUV) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Kierunek obrazu | Poziomo |
Algorytm obrazu | NUC/3DNR/DNS/DRK/EE |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | 30pin_HRS |
Tryb komunikacji | RS232-TTL, USB2.0 |
Napięcie zasilania | 3,5~5,5V |
Typowe zużycie energii | <1W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~50°C |
Zakres pomiaru temperatury | -20°C~150°C, 100°C~550°C (konfigurowalny) |
Dokładność temperatury | Większa o ±3°C lub ±3% (typowa) |
SDK | Wsparcie dla Windows/Linux SDK;Realizuj analizę strumienia wideo i konwersję ze skali szarości na temperaturę |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4 x 25,4 x 25,8 (z obiektywem 8,8 mm) 25,4X25,4X39,5 (z obiektywem 13 mm) 25,4X25,4X38,3 (z obiektywem 19mm) |
Waga | 22g ± 1g (z obiektywem 8,8 mm) 42g±1g (z obiektywem 13mm) 40g±1g (z obiektywem 19mm) |
Adaptacja środowiskowa | |
Operacja Temperatura | -40°C ~ +70°C |
Temperatura przechowywania | -45°C ~ +85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | Przypadkowe wibracje 5,35 grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 8,8 mm/13 mm/19 mm |
Kamera termowizyjna COIN612R do UAV może być używana do inspekcji energii elektrycznej, inspekcji fotowoltaicznej, wykrywania ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy w przypadku katastrof i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
1. Co to jest obrazowanie termowizyjne w podczerwieni?
W naturze promienie podczerwone mogą promieniować wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273 ℃).Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazami termicznymi.
2. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.
3. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
