Mały rozmiar długofalowego rdzenia termowizyjnego 400x300 COIN417G2
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 384x288/17μm | NETD | ≤50mK |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Rozmiar | 21x22,3x15,6 mm (z obiektywem 9,1 mm) |
Zakres temperatury | -20 ℃ ~ + 550 ℃ (konfigurowalny) | Dokładność temperatury | ± 3 ℃ lub ± 3% |
High Light | Rdzeń termowizyjny 400x300,rdzeń termowizyjny VOx,rdzeń kamery termowizyjnej 384x288 |

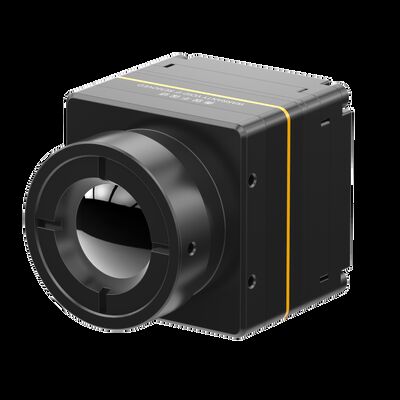

Mały rozmiar długofalowego rdzenia termowizyjnego 400x300 COIN417G2
Niechłodzony rdzeń kamery termowizyjnej FPA z detektorem podczerwieni 400x300
Niechłodzony moduł podczerwieni COIN417G2 to nowa generacja wersji COIN417 opracowana przez Global Sensor Technology (GST).Integruje detektor podczerwieni 400x300 @ 17μm wafla (WLP), wysokowydajny obwód przetwarzania sygnału i algorytm przetwarzania obrazu, taki jak korekcja niejednorodności (NUC), redukcja szumów 3D (3DNR), redukcja szumów 2D (DNS), zakres dynamiczny Kompresja (DRC), wzmocnienie krawędzi (EE).
Moduł podczerwieni COIN417G2 zapewnia ostrą i wyraźną prezentację obrazu termicznego, kompaktowy rozmiar i niski koszt.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Moduł termiczny COIN417G2 może być używany w termografii, monitoringu bezpieczeństwa, straży pożarnej i ratownictwie, na zewnątrz, AIoT, inteligentnym sprzęcie, ładunku UAV, ADAS itp.
Global Sensor Technology jest dostawcą chłodzonych, niechłodzonych detektorów podczerwieni i modułów termowizyjnych na podczerwień.Te detektory podczerwieni FPA i rdzenie kamer termowizyjnych są częściowymi komponentami kamer termowizyjnych na podczerwień, które są specjalnie wykorzystywane do wtórnych wymagań rozwojowych klientów.
Doskonała wydajność obrazu
• Potężny algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Prezentuj ostrzejszy i wyraźniejszy obraz
Pomiar temperatury
• Z zakresem 20℃~150℃, 0~550℃
• Wsparcie dostosowywania i rozbudowy
Wyższa wydajność
• Z czasem rozruchu wynoszącym 3 s i zużyciem energii zaledwie 0,7 W
Szybsza integracja
• Obsługa interfejsu wyjściowego obrazu DVP/LVDS, cyfrowego wyjścia wideo RAW/YUV, sterowania portem szeregowym;
Model | MONETY417G2/R |
Wydajność detektora IR | |
Materiał | VOx |
Rezolucja | 400×300 |
Skok pikseli | 17μm |
Zakres widmowy | 8μm ~14μm |
Typowa NETD | ≤40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 50Hz/30Hz/25Hz |
Czas uruchomienia | 3s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Zoom cyfrowy | Ciągły zoom 1X~8X, wielkość kroku 1/8 (wyjście YUV) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | 50Pin_HRS: DF40C-50DP-0,4V(51), (HRS, mężczyzna) |
Karta rozszerzeń USB | Typ-C |
Interfejs komunikacyjny | TTL-232/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/CMOS16/LVDS/USB2.0 |
Napięcie zasilania | 4~5,5V |
Typowe zużycie energii | 0,7W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ + 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃;Wsparcie dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większe o ± 3 ℃ lub ± 3% |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Rozmiar (mm) | 25,4 × 25,4 × 29,3 (z obiektywem 9,1 mm) 25,4 × 25,4 × 41,2 (z obiektywem 13 mm) 25,4 × 25,4 × 40 (z obiektywem 19 mm) |
Waga | 29 g ± 3 g (z obiektywem 9,1 mm) 42g ± 3g (z obiektywem 13mm) 44g ± 3g (z obiektywem 19mm) |
Możliwość dostosowania do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ (+ 85 ℃) |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Półfala sinusoidalna, 40g/11ms, 3-osiowa, 6-kierunkowa |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczne: 9,1 mm/13 mm/19 mm |
Poziom ochrony | IP67 |
1. Co to jest termografia w podczerwieni?
Termografia to nowa i skuteczna technologia nieinwazyjnej metody diagnostycznej opartej na detekcji temperatury powierzchni obiektu.Promieniowanie podczerwone (IR) emitowane z obiektu jest rejestrowane i wizualizowane w postaci mapy rozkładu temperatury.
2. Do czego można wykorzystać termografię w podczerwieni?
Obraz termowizyjny w podczerwieni może być używany do wykonywania inspekcji domu, określania wad strukturalnych, elektrycznych, mechanicznych, zmian fizjologicznych u ludzi i zwierząt oraz wielu innych.
3. Jakie są zalety termografii w podczerwieni?
W przypadku badania nieniszczącego jest prosty w testowaniu i szybki w reakcji bez uszkodzeń, co skutkuje oszczędnościami kosztów, zwiększeniem wydajności pracy, zmniejszeniem amortyzacji siły roboczej i sprzętu.
W termografii medycznej bardzo skuteczne jest odnalezienie ukrytych problemów w ludzkim ciele, w 100% bezpieczne bez promieniowania i bólu, co jest idealnym narzędziem do wczesnych badań przesiewowych zdrowia.
