RS058 LWIR chłodzony detektor podczerwieni 640x512 do zdalnego systemu monitorowania
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNETD | ≤25mK | Technologia | Podczerwień |
---|---|---|---|
Rezolucja | 640x512 / 15μm | Zakres spektralny | 7,7~9,5 (LW) |
Materiał | T2SL | ROZMIAR | 148x58.5x71mm |
High Light | RS058 LWIR chłodzony detektor podczerwieni,640x512 LWIR chłodzony detektor podczerwieni,system zdalnego monitorowania chłodzony detektor podczerwieni |
Chłodzony detektor podczerwieni LWIR 640x512 / 15µm do zastosowań zabezpieczających

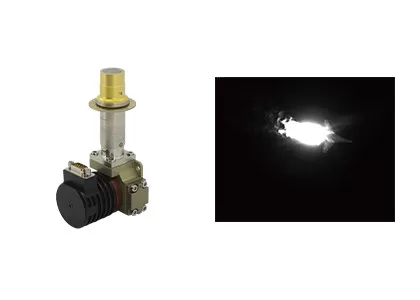

GST C615S Type II Superlattice 640x512 / 15 µm LWIR chłodzony detektor podczerwieni zintegrowany z kamerą bezpieczeństwa do nadzoru dalekiego zasięgu
C615S to długofalowy detektor podczerwieni o rozdzielczości 640x512, wielkości piksela 15 μm ze zintegrowanym zespołem chłodnicy Dewara (IDCA).Przyjmując najnowocześniejszą technologię T2SL, ma wysoką wydajność kwantową, wysoką liczbę klatek na sekundę, wysoką czułość, niski poziom hałasu, dobrą jednorodność i jest odporny na kurz i zakłócenia odbiciowe.Znakomitą jakość obrazu celów można uzyskać w różnych złożonych środowiskach, takich jak jazda pojazdów w zapylonej atmosferze, żagle statków na wodzie z odbiciem światła i samoloty przelatujące przez chmury.
Dzięki rozdzielczości 640x512 i zmniejszonej wielkości piksela do 15 µm, chłodzony detektor C615S LWIR zapewnia wyraźny obraz i doskonałą wydajność.Posiada najbardziej zaawansowaną technologię, wysoką wydajność kwantową, wysoką liczbę klatek na sekundę, wysoką czułość, niski poziom hałasu, najlepszą niejednorodność itp.
Bez obawy o zakłócenia, supersieciowy detektor C615S LWIR nadaje się do wykrywania celów na złożonym tle, takich jak statki na morzu w scenie odbicia światła na powierzchni wody, samoloty na tle chmur na niebie itp.
Wykrywanie LWIR
• Silna penetracja przez zapyloną atmosferę i zdolność adaptacji do złożonego środowiska
• Nie przeszkadzają efekty odbłysków słonecznych i odbicia światła
• Możliwość wykrywania obiektów kriogenicznych
Technologia T2SL
• Wysoka wydajność kwantowa, wysoka czułość, typowa NETD tak niska jak 25mK
• Produkcja masowa, dobra jednorodność
Wysoka niezawodność
• Wysoka temperatura pracy FPA
Model | C615S LWIR |
Materiał | T2SL |
Rezolucja | 640x512 |
Skok pikseli | 15um |
Zakres widmowy | 7,7 μm~9,5 μm LW |
Tryb pracy | Migawka;Tryb integracji ITR i binningu z przeplotem;tryb Windows;Przeciw kwitnieniu |
Pojemność ładowania | ITR: 12.22Me-/6.67Me- Binning z przeplotem: 24,44 Me-/13,33 Me- |
Zakres dynamiczny | ITR: ≥76dB Binning z przeplotem: ≥77dB |
Kanał wyjściowy | 4;Do 22,5 mln pikseli/s na wyjście |
NETD | ≤30mK (F2 ITR) ≤25mK (binowanie z przeplotem F2) |
Efektywna szybkość pikseli | ≥99,5% |
Niejednorodność odpowiedzi | ≤8% |
Typ chłodnicy | RS058 |
Stałe zużycie energii | <8W |
Maksymalne zużycie energii | <17W |
Zasilacz | 24V DC |
Czas chłodzenia | <5min30s |
Waga | ≤600g |
Wymiar (mm) | 148x58,5x71 |
Temperatura pracy | -45°C ~ +71°C |
Chłodzony czujnik podczerwieni C615S LWIR jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie, pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego poprzez pewien mechanizm konwersji przeznaczony do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego mikrobolometru vox?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej na podczerwień nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
