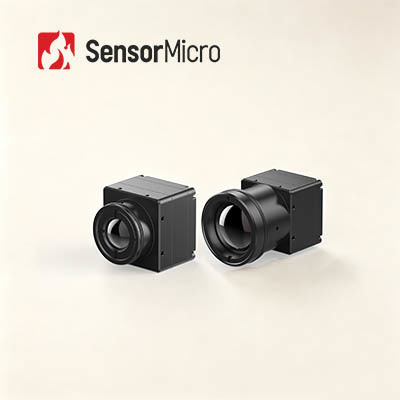

640x512 Rozdzielczość 12μm Pixel Pitch ≤25mK NETD Niechłodzony moduł obrazowania termicznego LWIR

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612G2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 NETD ≤25mK/F1,0/25℃
Zużycie energii 0,65 W Zakres widmowy 8 ~ 14μm
Rozstaw pikseli 12μm Cyfrowa liczba klatek na sekundę 25/30/50 Hz
Podkreślić

Niechłodzony moduł termowizyjny Sharp Clear

,

moduł termowizyjny 8um

,

rdzeń kamery termowizyjnej SWaP-C LWIR
Zostaw wiadomość
opis produktu
SWaP-C Moduł obrazowania termicznego o wyraźnej jasności niechłodzony LWIR 8~14μm
SWaP-C Niechłodzony moduł LWIR 640x512 12 μm do obrazowania termicznego
Rdzeń obrazowania termicznego COIN612G2 wykorzystuje rozdzielczość 640 × 512, rozmiar pikseli 12μm ApexCore, mikrobolometr na poziomie płytki podczerwone płaszczyzny ogniskowej,wzmocnione przez dedykowane obwody przetwarzania sygnału i algorytmy wieloetapowego wzmacniania obrazu w celu uzyskania typowej różnicy temperatury ekwiwalentu hałasu (NETD) ≤ 25mKWarstwa komunikacji sprzętowej jest zgodna z szeroko stosowanymi protokołami serii, podczas gdy moduły wielokanałowe obsługują USB 2.0, DVP, LVDS i BT.656 formatów transmisji.
Operatorzy i integratorzy mogą wybierać spośród pełnego spektrum dopasowanych soczewek podczerwonych, aby spełniać wymagania optyczne w zakresie inspekcji przemysłowych, nadzoru bezpieczeństwa,systemy obserwacji terenowej i AIoTWykrywanie hotspotów w czasie rzeczywistym i wysokiej wiarygodności wyjście ram termicznych minimalizują pracę algorytmiczną i adaptację sprzętową w drugorzędnym rozwoju, pozycjonując COIN612G2 jako w pełni funkcjonalny,optymalizowana kosztowo, gotowa jednostka integracji termicznej.
Główne cechy
Pełnofunkcyjny, opłacalny podsystem obrazowania
Detektor ApexCore na poziomie płytki dostarcza ≤25mK NETD; połączony FPA i stos algorytmów tłumią hałas obrazu i poprawiają kontrast celu
Minimalny czynnik kształtu, niska rozpraszanie mocy
Rozmiar: 25,4 mm × 25,4 mm × 15,7 mm; waga: 15±1 g; typowe zużycie energii 0,65 w
Modułowy sprzęt do uproszczonej integracji
Modułowy system montażu obiektywu z wieloma opcjami odległości ogniskowej; wielostandardowe cyfrowe wyjścia wideo; konfigurowalne dane pikseli RAW/YUV z seryjnym interfejsem sterowania
Specyfikacja produktu
Model COIN612G2
Wskaźniki detektorów IR
Materiał wrażliwy VOx
Rozstrzygnięcie 640×512
Wielkość pikseli 12 μm
Odpowiedź widmowa 8 μm ~ 14 μm
Typowy NETD ≤ 25mK/F1.0/25°C
Przetwarzanie obrazu
Cyfrowa prędkość klatki 25/30/50Hz
Czas uruchomienia 6s
Wideo analogowe PAL/NTSC
Digitalne wideo RAW/YUV422
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
Dwuwymiarowe tłumienie hałasu (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące)
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Elektryczne
Standardowy interfejs zewnętrzny 50pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzeniowe USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacji TTL-232/USB2.0
Interfejs cyfrowy wideo DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania 4.5~5.5V
Typowe zużycie energii 0.65W
Wyroby mechaniczne
Rozmiar gołego rdzenia (mm) 25.4 x 25.4 x 15.7
Waga gołego rdzenia (g) 15 ± 1 g
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 5.35 gramów, Wyborne wibracje, 3-osiowe
Wpływ Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy
Certyfikacja RoHS2.0/REACH
Soczewki optyczne
Soczewki optyczne Stałe skupienie: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Poziom ochrony IP67 ((Front Lens)
Zastosowania przemysłowe
Moduł obrazowania termicznego COIN612G2 jest stosowany w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków użytecznych dronów, robotów, sprzętu inteligentnego, ADAS, przeciwpożarowego i ratowniczego.
Termografia
Bezpieczeństwo i monitorowanie
Ogień i ratunek
Ładunek użyteczny UAV
Osobiste spojrzenie
ADAS
/AIOT
Inne zastosowania
Dostosowana obsługa
  • Dostosowanie produktu:Dostosowanie konfiguracji i dostosowanie algorytmów do spełnienia wymagań specyficznych dla danego sektora
  • Wsparcie techniczne i szkolenia na miejscu:Zapewnienie podstawowym klientom praktycznego konfiguracji systemu i szkolenia operacyjnego
  • Wspólne innowacje dla nowych produktów i rynków:Współpraca z klientami w celu wspólnego opracowania innowacyjnych rozwiązań aplikacyjnych w zakresie podczerwieni
Częste pytania
W jakich gałęziach przemysłu można stosować detektory podczerwone/rdzeń kamer termicznych?
Nasze detektory podczerwone / rdzenie kamer termicznych są szeroko stosowane w wielu gałęziach przemysłu takich jak:
  • Termografia:Utrzymanie zasilania, wizja maszynowa, klimatyzacja budynków, hutnictwo, petrochemika, utrzymanie predykcyjne, zapobieganie epidemiom
  • Bezpieczeństwo i monitorowanieBezpieczne miasto, monitorowanie infrastruktury, bezpieczeństwo granic, żeglugi morskie, bezpieczeństwo górnictwa
  • Ogień i ratownictwo:Zapobieganie pożarom lasów, zapobieganie pożarom, poszukiwania i ratowanie
  • Ładunek UAV:Inspekcja sprzętu, egzekwowanie i ratowanie, stosowanie w gaśnieniu, obserwacja zwierząt
  • Osobiste spojrzenie:Wypoczynek na świeżym powietrzu, obserwacja zwierząt, patrole egzekucyjne
  • ADAS:Autonomiczna jazda, zaawansowany system wspomagający kierowcę, pojazdy specjalne
  • - Co to jest?Inteligentny dom, inteligentny sprzęt, inteligentna opieka, roboty
  • Inne:System wzmocnionego widzenia w locie, wykrywanie gazów, rolnictwo i pastwisko, badania naukowe
