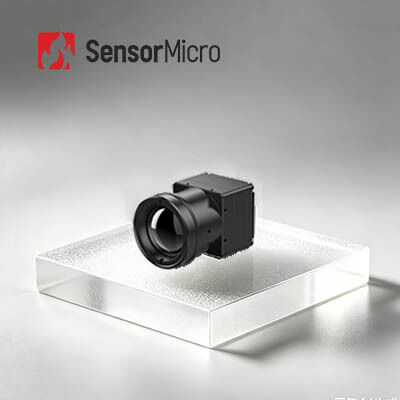

Nieochłodzony rdzeń kamery termicznej LWIR o rozdzielczości 640x512 z rozdzielczością pikseli 12 μm i niskim zużyciem energii 0,65 W

  • Uncooled 640x512 Resolution LWIR Thermal Camera Core with 12μm Pixel Pitch and 0.65W Low Power Consumption
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu COIN612G2
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Rozstaw pikseli 12μm
Liczba klatek na sekundę 25/30/50 Hz Zużycie energii 0,65 W
Zakres widmowy 8 ~ 14μm NETD ≤25mK/F1,0/25℃
Podkreślić

Niechłodzony rdzeń kamery termowizyjnej LWIR

,

rdzeń kamery termowizyjnej 640x512

,

0.8W Consumption Thermal Imaging Module
Zostaw wiadomość
opis produktu
Nieochłodzony rdzeń kamery termicznej LWIR o wymiarach 640x512/12μm o niskim zużyciu energii 0,65 W
Przegląd produktu

wyposażony w wysokowrażliwą płytową podczerwoną płaszczyznę ogniskową (FPA) ApexCore o rozdzielczości 640×512 12μm o typowej wartości NETD ≤25 millikelvin,rdzeń obrazowania w podczerwieni COIN612G2 osiąga lepszą wydajność przy zoptymalizowanych kosztachOferuje pełną kompatybilność z szeroko stosowanymi interfejsami komunikacji seryjnej, różnorodnymi wyjściami sygnału wideo,i kompleksowy wybór obiektywów w celu spełnienia wymogów wdrożenia w wielu scenariuszach.

Moduł umożliwia natychmiastowe przechwytywanie punktów gorących i wysokiej dokładności wizualizację termiczną, znacznie zmniejszając koszty rozwoju dla integratorów systemów.funkcjonuje jako kompletna jednostka integracji obrazowania termicznego z bogatymi funkcjami wbudowanymi i niezwykłą konkurencyjnością kosztową.

Główne cechy
Kompleksowa funkcjonalność, opłacalne rozwiązanie
  • Opracowany z wykorzystaniem wydajnego, opłacalnego detektora podczerwonego ApexCore na poziomie płytki z NETD ≤ 25mK
  • Łączy główną FPA z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu
Kompaktna konstrukcja, lekka konstrukcja
  • Wymiary: 25,4 × 25,4 × 15,7 mm
  • Masę: 15 ± 1 g, zużycie energii ≤ 0,65 W
Uniwersalna konfiguracja, szybka integracja
  • Wielokrotne opcje obiektywów dostępne do spełnienia różnych wymagań aplikacji
  • Wspiera interfejsy wyjściowe obrazu USB 2.0/DVP/LVDS/BT.656
  • Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
Model COIN612G2
Wskaźniki detektorów IR Materiał wrażliwy: VOx
Rozdzielczość: 640×512
Wielkość pikseli: 12μm
Odpowiedź widmowa: 8μm ~ 14μm
Typowa NETD: ≤ 25mK/F1.0/25°C
Przetwarzanie obrazu Cyfrowa częstotliwość obrazu: 25/30/50Hz
Czas uruchomienia: 6 s
Wideo analogowe: PAL/NTSC
Digital Video: RAW/YUV422
Algorytm obrazu: Korekta nienormalności (NUC), redukcja hałasu 3D (3DNR), tłumienie hałasu 2D (DNS), kompresja dynamicznego zakresu (DRC), wzmocnienie krawędzi (EE)
Wyświetlacz obrazu: 10 typów (białe gorące/lawa/żelazowe czerwone/gorące żelazo/medyczne/arktyczne/różbieżna 1/różbieżna 2/barwne/czarne gorące)
Oprogramowanie do komputerów Oprogramowanie ICC: sterowanie modułem i wyświetlacz wideo
Elektryczne Standardowy interfejs zewnętrzny: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Płyty rozszerzające: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfejs komunikacyjny: TTL-232/USB2.0
Interfejs cyfrowy wideo: DVP8/DVP16/USB2.0/BT.656/LVDS
Napięcie zasilania: 4,5 - 5,5 V
Typowe zużycie energii: 0,65 W
Wyroby mechaniczne Rozmiar gołego rdzenia (mm): 25,4 × 25,4 × 15.7
Wymagania w zakresie bezpieczeństwa
Przystosowanie do środowiska Temperatura pracy: -40°C~+70°C
Temperatura przechowywania: -45°C~+85°C
Wilgotność: 5%~95%, nie kondensująca
Wibracja: 5,35 gramów, Wibracja losowa, 3-osiowa
Wpływ: pół fala sinus, 40 g / 11 ms, kierunek uderzenia X oś, 3 razy
Certyfikacja: ROHS2.0/REACH
Soczewki optyczne Soczewka optyczna: ostrości stałej Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Poziom ochrony: IP67 (przednia soczewka)
Zastosowania przemysłowe

Moduł obrazowania termicznego COIN612G2 jest stosowany w zakresie monitorowania bezpieczeństwa, wizji przemysłowej, obserwacji zewnętrznej, walki z pożarami i ratownictwa, ADAS, wizji maszynowej itp.

Nasza linia produktowa
  • Wysoka wrażliwość i doskonała wydajność
  • Światowa wiodąca technologia w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni - zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy - trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
1Co to jest obrazowanie termiczne w podczerwieni?

W przyrodzie wszystkie obiekty o temperaturze wyższej niż absolutne zero (-273°C) mogą promieniować promieniami podczerwieni.Wykorzystując wykrywacz kamery podczerwonej do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy celem i tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazy termiczne.

2Jak działają detektory podczerwone?

promieniowanie podczerwone emitowane przez cel wchodzi w zakres czujników termicznych,Następnie wykrywacz podczerwieni przekształca sygnał promieniowania o różnej intensywności w odpowiedni sygnał elektryczny., a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwony, który można obserwować gołym okiem.

3Jakie są zalety chłodzonych detektorów podczerwieni?

Chłodzony detektor płaszczyzny ogniskowej w podczerwieni działa w niskiej temperaturze, która jest zapewniana przez detektor dewar cooler (ddc).Ma wysoką wrażliwość i może odróżnić bardziej subtelne różnice temperatury niż niechłodzony wykrywacz podczerwieniMoże wykrywać, identyfikować i rozpoznawać obiekty na bardzo dużą odległość, która wynosi ponad dziesięć kilometrów.Struktura detektora chłodzonego jest bardzo złożona, co powoduje stosunkowo wysoki koszt niż detektor niechłodzony.
