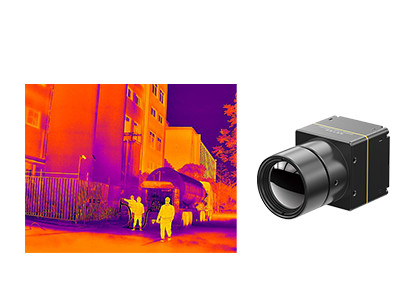

Uncooled 640x512 12μm Thermal Imaging Module Light Weight


Niekalibrowany moduł kamery termowizyjnej LWIR 640x512/ 12μm z wyraźnym obrazowaniem termicznym


Moduł termiczny TWIN612 to nowy produkt opracowany przez SensorMicro. Integruje on niechłodzony detektor podczerwieni w ceramicznej obudowie 640×512/12µm. Dzięki typowemu NETD＜40mk, moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.

Z zakresem pomiaru temperatury od -20℃ do 150℃/0 do 550℃, dokładnością ±2℃ lub ±2% i częstotliwością odświeżania do 30 Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.

Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i niskiego zużycia energii wynoszącego zaledwie 0,8 W. Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury, moduł termiczny TWIN612 prezentuje bardziej stabilne obrazy i dokładną temperaturę.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania detektorów podczerwieni. W porównaniu z pakowaniem metalowym, objętość i waga zapakowanego detektora zostaną znacznie zmniejszone. W ten sposób moduł termiczny TWIN612 może być stosowany w branżach, które mają surowe wymagania dotyczące rozmiaru, wagi i zużycia energii.

- Mini rozmiar: 25,4 mm×25,4 mm×35 mm
- Niska waga: 25 g
- Typowy NETD<40mk
- Ostre, wyraźne obrazowanie termiczne
- Typowe zużycie energii tak niskie jak 0,8 W


Moduł termowizyjny TWIN612/R jest stosowany w dziedzinie termografii, monitoringu bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, gaszenia pożarów i ratownictwa


1. Jaka jest zaleta termowizji na podczerwień?

---Widzenie w całkowitej ciemności

---Identyfikacja pod kamuflażem

---Wykrywanie na duże odległości

---Wykrywanie rozkładu ciepła

---Bezkontaktowy pomiar temperatury

---Świadomość obecności

---I tak dalej

2. Co to jest czułość termiczna?

Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych średniej fali (MWIR) i długiej fali (LWIR). Jest bezpośrednio związana z przejrzystością mierzoną przez kamerę termowizyjną. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w miliKelvinach (mK). Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.

3. Jaka jest różnica między pakietem na poziomie płytki, pakietem ceramicznym a pakietem metalowym?

Niekalibrowane detektory podczerwieni są obecnie podzielone na pakowanie metalowe, pakowanie ceramiczne i pakowanie na poziomie płytki. Pakowanie metalowe jest najwcześniejsze i najlepsze spośród trzech głównych form pakowania; pakowanie na poziomie płytki nadaje się do masowej produkcji; a pakowanie ceramiczne jest bardziej preferowane przez dedykowany rynek produktów cywilnych.
