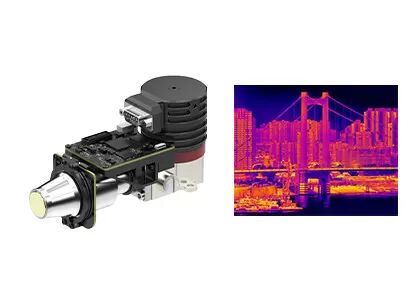

Rdzeń kamery MCT MWIR o wysokiej czułości 640x512 do szybkiej integracji

  • High Sensitivity MCT MWIR Camera Core 640x512 For Fast Integration
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS615A
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD ≤17mK
Zakres spektralny 3,7 ~ 4,8 μm Rozmiar 147x58,5x71mm
High Light

Rdzeń kamery MWIR 640x512

,

szybka integracja rdzeń kamery MWIR

,

rdzeń kamery termowizyjnej MCT o wysokiej czułości
Zostaw wiadomość
opis produktu

Rdzeń kamery MCT MWIR o wysokiej czułości 640x512 do szybkiej integracji

Chłodzony rdzeń termowizyjny EYAS615A



Wysoka czułość 640x512 @ 15μm RS058 MCT MWIR MCT MWIR chłodzony moduł na podczerwień z płytą zbliżeniową



Opis produktu



Moduł EYAS615A AD to analogowo-cyfrowy chłodzony moduł podczerwieni oparty na formatach 640x512 o rastrze 15μm IR FPA.Typowy NETD EYAS615A to mniej niż 17mK.Wysoka czułość zapewnia wykrywanie lub rozpoznawanie bardzo małej różnicy promieniowania podczerwonego z bardzo dużej odległości.



Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link wysyła 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS615A ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C615M 640x512@15μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu opracowywania chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonej podczerwieni detektory.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS615A
Wydajność detektora IR
Rezolucja 640x512
Skok pikseli 15μm
Kriochłodziarka RS058
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (25°C) ≤6 min
Optymalna NETD (20°C) ≤17mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~120Hz Regulowany
Tryb pracy Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60 pinów
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24 V
Stabilne zużycie energii 7W
Wymiar (mm) 147×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS615A jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Rdzeń kamery MCT MWIR o wysokiej czułości 640x512 do szybkiej integracji 0



Nasze atuty



Rdzeń kamery MCT MWIR o wysokiej czułości 640x512 do szybkiej integracji 1

Często zadawane pytania



1. Co to jest czułość termiczna?

Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych średniofalowych (MWIR) i długofalowych (LWIR).Jest to bezpośrednio związane z przezroczystością mierzoną przez kamerę termowizyjną.Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w milikelwinach (mK).Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.



2. Jakie są zastosowania termowizji?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, ładunkach UAV, inspekcji przemysłowej, pożarnictwie, konserwacji predykcyjnej, ADAS, zapobieganiu epidemii, AIoT itp.
