9,1 mm obiektyw niechłodzony moduł termowizyjny 30 Hz 640 x 512 12 μm dla dronów
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7W |
---|---|---|---|
Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 12μm |
Typowa NETD | ≤40mK | Częstotliwość wyświetlania klatek | 30Hz |
High Light | Niechłodzony moduł termowizyjny 30 Hz,moduł termowizyjny obiektywu 9,1 mm |

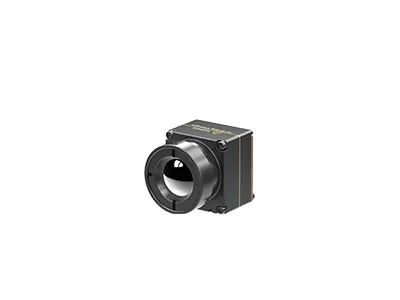

Obiektyw 9,1 mm, częstotliwość odświeżania 30 Hz, niechłodzony moduł termowizyjny 640x512 12μm dla dronów
Rdzeń kamery na podczerwień iTL612R integruje detektor podczerwieni 640x512/12μm (WLP).Jest to niechłodzony radiometryczny moduł termowizyjny LWIR do dronów o zakresie spektralnym od 8 do 14μm.
Moduł kamery termowizyjnej iTL612 zapewnia ostrą i wyraźną prezentację obrazu, kompaktowy rozmiar i niski koszt.Zorientowany na w pełni zoptymalizowany SWaP, niechłodzony moduł termiczny iTL612R zapewnia niezawodne rozwiązanie do integracji systemu podczerwieni z ograniczoną przestrzenią.Jego zwarta konstrukcja osiągnęła najwyższy poziom tego samego modułu specyfikacji.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Moduł termiczny iTL612 został specjalnie opracowany z myślą o konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochronie środowiska, badaniach naukowych, fotografii lotniczej, dochodzeniu policyjnym, pomocy i ratownictwie, zapobieganiu pożarom lasów, bezpieczeństwu miejskiemu itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 21mm×22,3mm×27,3mm (z obiektywem 9,1mm)
• Waga: 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Obsługa regionalnego, punktowego i izotermicznego pomiaru temperatury
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612/R |
Wydajność detektora IR | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14 μm |
Typowa NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30Hz |
Czas uruchomienia | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułami i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0,4V(51), (HRS, mężczyzna) |
Karta rozszerzeń USB | Typ-C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 3,3 V ± 0,1 V VDC |
Typowe zużycie energii | 0,7W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Wsparcie dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większa o ± 3°C lub ± 3% (@23 ℃ ± 3 ℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Wsparcie Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
Charakterystyka fizyczna | |
Rozmiar (mm) | 21×22,3×27,3 (z obiektywem 9,1 mm) |
Waga | 20,8 g ± 1,5 g (z obiektywem 9,1 mm) |
Adaptacja do środowiska | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5.35grms, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm |
Moduł termowizyjny iTL612/R można zintegrować z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenie policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
1. Jak działa niechłodzony mikrobolometr z matrycą płaszczyzny ogniskowej?
Wykorzystując zasadę efektu cieplnego promieniowania podczerwonego, niechłodzony detektor podczerwieni przekształca energię promieniowania podczerwonego w energię cieplną z materiałem pochłaniającym podczerwień, dzięki czemu temperatura wrażliwego materiału wzrasta.Następnie, pewien fizyczny parametr wrażliwego materiału zmienia się odpowiednio i przekształca się w sygnał elektryczny lub sygnał światła widzialnego przez pewien mechanizm konwersji przeznaczony do realizacji wykrywania obiektu.
2. Jaka jest zaleta niechłodzonego detektora podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej na podczerwień nie wymaga zintegrowanego zespołu chłodnicy Dewara (IDCA) i może pracować w temperaturze pokojowej.Ma zalety szybkiego startu, niskiego zużycia energii, niewielkich rozmiarów, lekkości, długiej żywotności, niskich kosztów i tak dalej.Chociaż czułość niechłodzonego detektora płaszczyzny ogniskowej podczerwieni nie jest tak dobra jak chłodzonych detektorów podczerwieni, po latach rozwoju jego wydajność kosztowa była oczywiście lepsza niż detektora chłodzonego, który ma szersze perspektywy zastosowań.
