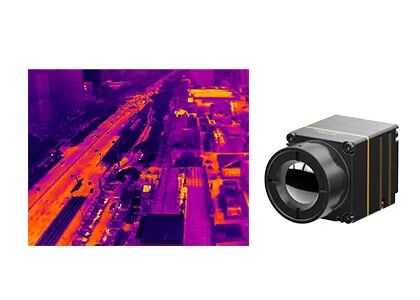

Minikturowy rdzeń kamery termowizyjnej LWIR zintegrowany z dronami 640x512 12µm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iTL612/R |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,7 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Typowy NETD | ≤40mK | Liczba klatek na sekundę | 30 Hz |
| Podkreślić | Mały rdzeń kamery termowizyjnej LWIR,rdzeń kamery termowizyjnej zintegrowany z dronami,niechłodzony moduł termiczny 12uM |
||
opis produktu
Moduł obrazowania termicznego TWIN612
Małe LWIR 640x512 12μm rdzeń kamery termicznej zintegrowane z dronów
Opis produktu
Rdzeń kamery podczerwonej iTL612R integruje wykrywacz termiczny podczerwony z pakietem poziomu płytki (WLP) 640x512 / 12μm.Jest to niechłodzony moduł radiometrycznego obrazowania termicznego LWIR dla dronów o zakresie widmowym od 8 do 14 μm.
Moduł kamery termicznej iTL612 oferuje ostre i ostre przedstawienie obrazu, kompaktowy rozmiar i niską cenę.Niechłodzony moduł cieplny iTL612R zapewnia niezawodne rozwiązanie dla integracji systemu podczerwonego z ograniczoną powierzchniąJego kompaktowa struktura osiągnęła najwyższy poziom tej samej specyfikacji modułu.Ma również opcjonalną funkcję termograficzną z zakresem pomiarów od -20 °C ~ 550 °C do pomiaru temperatury przemysłowej.
Moduł cieplny iTL612 został specjalnie opracowany dla obszarów konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej,Śledztwo policyjne, Pomoc i ratunek, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp.
Główne cechy
Kompaktny i lekki projekt
• Rozmiar: 21 mm × 22,3 mm × 27,3 mm (z soczewką 9,1 mm)
• Waga: 20,8 g±1,5 g (z soczewką 9,1 mm)
• Niskie zużycie energii nawet 0,7 W
Jasne obrazy i dokładna radiometria
• Nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Wspieranie pomiarów temperatury regionalnej, punktowej i izotermicznej
Różne interfejsy do łatwej integracji
• interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portami seryjnymi
Specyfikacja produktu
| Model | ITL612/R |
| Wydajność detektora IR | |
| Materiał wrażliwy | Tlenek wanadu |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 12 μm |
| Zakres widmowy | 8~14 μm |
| Typowy NETD | ≤ 40mk |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 30 Hz |
| Czas uruchomienia | 5s |
| Digitalne wideo | RAW/YUV/BT656 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) De-hałas (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | Czarny Gorący/Biały Gorący/Pseudo Kolor |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Specyfikacje elektryczne | |
| Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzalne USB | Typ C |
| Interfejs komunikacji | RS232-TTL/USB2.0 |
| Interfejs cyfrowy wideo | CMOS8/USB2.0 |
| Napięcie zasilania | 3.3V±0,1V VDC |
| Typowe zużycie energii | 0.7W |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C; Wsparcie dostosowania i rozszerzania |
| Dokładność pomiaru temperatury | Większa niż ±3°C lub ±3% (@23°C±3°C) |
| Regionalne pomiary temperatury | Maksymalna, minimalna i średnia wartość regionalnej temperatury wyjściowej |
| SDK | Wspieranie systemu Windows/Linux/ARM; osiągnięcie analizy strumienia wideo i konwersji z szarości na temperaturę |
| Cechy fizyczne | |
| Rozmiar (mm) | 21×22.3×27.3 (z obiektywem 9,1 mm) |
| Waga | 200,8g±1,5g (z obiektywem 9,1 mm) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 50,35 gramów, 3 osi |
| Szok. | Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek |
| Świadectwa | RoHS2.0/REACH |
| Optyka | |
| Opcjonalna soczewka | Stałe skupienie Athermal: 9,1 mm |
Zastosowania przemysłowe
Moduł obrazowania termicznego iTL612/R może być zintegrowany z ładunkami użytecznymi dronów i urządzeń noszonych, dzięki czemu jest szeroko stosowany w dziedzinieWsparcie techniczne, badania fotowoltaiczne, ochrona środowiska, badania naukowe, zdjęcia lotnicze, badania policyjne, ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
Profil przedsiębiorstwa
SensorMicro zostało założone z prostą, ale potężną przekonaniem: innowacje powinny służyć potrzebom rzeczywistym.
SensorMicro istnieje po to, by umożliwić ludziom i systemom patrzenie poza powierzchnię, w wzorce, problemy i możliwości leżące pod nimi.
Przekształcając niewidzialne ciepło w widzialną prawdę, pomagamy przemysłowi podejmować mądrzejsze decyzje, chronić to, co jest najważniejsze, i przechodzić złożoność z jasnością.
Posłuszeństwo do naszego nacisku na bycie samodzielnym i klientem na pierwszym miejscu stało się pewną receptą na rozwój SensorMicro.Wyruszyliśmy naprzód na wszystkich frontach., przeciwpożarowe, inspekcje przemysłowe, opieka medyczna i wizja maszynowa,w zakresie monitorowania środowiska i kluczowych aspektów neutralności węglowej, pomagając partnerom w wykorzystaniu pełnego potencjału inteligentnego wykrywania podczerwieni, i łącząc kropki życia.
Jesteśmy więcej niż firmą technologiczną, jesteśmy społecznością ludzi zaangażowanych w budowanie zrównoważonej, etycznej i skoncentrowanej na człowieku przyszłości.Każdy piksel innowacji, który tworzymy, jest obietnicą ochrony, aby wzmocnić i służyć.
Często zadawane pytanie
1Jakie są zalety niechłodzonych detektorów podczerwieni?
Niechłodzony detektor płaszczyzny ogniskowej w podczerwieni nie potrzebuje urządzenia chłodzonego, może pracować w temperaturze pokojowej i ma zalety szybkiego uruchomienia, niskiego zużycia energii, niewielkiego rozmiaru, lekkiej wagi, długiej żywotności,niskie koszty itp..
2Jakie są kluczowe względy dotyczące detektora / modułu termicznego w podczerwieni dla Twojej aplikacji?
--- rozdzielczość detektora
---Wielkość pikseli
---Przeznaczalnia
--- Jakość obrazu
---Opcje obiektywów
--- zużycie energii
---rozmiar i waga
---Interfejs mechaniczny i elektryczny
---Budżet
3Jak wybrać właściwy pseudokolor do obrazowania termicznego?
- Szary biały jest bardziej odpowiedni dla celu z niewielką różnicą temperatury
- Czerwony i niebieski są bardziej odpowiednie dla sceny, gdzie trzeba znaleźć punkty problemu.
- Żelazna czerwień jest standardową paletą kolorów przemysłu energetycznego.
Uwaga: bez względu na to, jaką paletę wybierzesz, temperatura termiczna w ogóle się nie zmieni.
