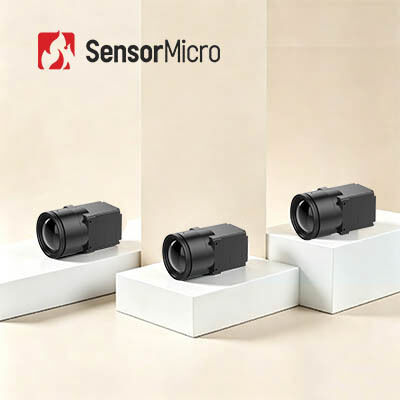

30Hz 1280x1024 12μm LWIR Moduł kamery podczerwonej z soczewką 19mm do obrazowania termicznego
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Liczba klatek na sekundę | 30 Hz |
|---|---|---|---|
| Zużycie energii | 1,0 W | Typowy NETD | ≤40 mK/F1,0/25 ℃ |
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Podkreślić | Moduł kamery na podczerwień 12uM,moduł kamery na podczerwień LWIR 30Hz,rdzeń kamery termowizyjnej 9 |
||
opis produktu
Moduł kamery na podczerwień 30 Hz LWIR 1280x1024 12 μm z obiektywem 19 mm
Przegląd produktu
COIN1212 to w pełni zintegrowany rdzeń kamery na podczerwień o wysokiej rozdzielczości, zbudowany wokół megapikselowego detektora podczerwieni o rozdzielczości 1280 × 1024/12 μm. Zintegrowany z najnowocześniejszymi obwodami przetwarzania sygnału i inteligentnymi algorytmami optymalizacji obrazowania, umożliwia szybkie i czułe wykrywanie hotspotów oraz krystalicznie czystą prezentację obrazu termowizyjnego we wszystkich scenariuszach pracy.
Produkt obsługuje główne protokoły komunikacji szeregowej i wiele interfejsów wyjściowych wideo oraz jest kompatybilny z pełnym zakresem specyfikacji soczewek optycznych, aby spełnić różnorodne wymagania dotyczące pola widzenia i odległości. Ten wszechstronny rdzeń do obrazowania termowizyjnego znacznie obniża próg wtórnego rozwoju i integracji systemów, dzięki czemu ma szerokie zastosowanie w zaawansowanych dziedzinach, w tym w monitorowaniu bezpieczeństwa kluczowej infrastruktury, wysokiej klasy kontroli jakości produkcji przemysłowej, inteligentnym postrzeganiu systemów ruchu i profesjonalnych analizach termicznych w badaniach naukowych.
Główne cechy
- Obrazowanie w wysokiej rozdzielczości, precyzyjne wykrywanie:Rozdzielczość megapikselowa 1280 × 1024/12 μm umożliwia szerokie pole widzenia i obrazowanie HD o dużym zasięgu z wyraźnym uchwyceniem drobnych szczegółów celu podczas obserwacji z bliskiej odległości
- W pełni funkcjonalny i ekonomiczny:Zbudowany z wiodących w branży wielkoformatowych detektorów podczerwieni na poziomie płytki i zintegrowany z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia przejrzystości obrazu i jakości obrazu
- Szybka integracja, przyspieszony rozwój:Obsługuje wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120, a także wysyła dane obrazu RAW/YUV z kontrolą portu szeregowego
Specyfikacje produktu
| Model | MONETA1212 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 1280×1024 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤40 mK/F1,0/25 ℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Płyta rozszerzeń | USB3.0 |
| Interfejs komunikacyjny | TTL-232 |
| Cyfrowy interfejs wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 1,0 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Masa gołego rdzenia (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35mm/50mm/100m: 32,5±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego COIN1212 może być stosowany w obszarach monitorowania infrastruktury kluczowej, produkcji wysokiej klasy, inspekcji przemysłowej, badaniach naukowych, zapobieganiu pożarom lasów, bezpieczeństwie miejskim i nie tylko.
Usługi niestandardowe
- Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
- Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
- Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
1. Co to jest termowizja w podczerwieni?
Termowizja w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do gromadzenia informacji o obiektach. W zależności od różnicy promieniowania między obiektem a środowiskiem tła oraz różnicy promieniowania każdej części samego obiektu, obraz termowizyjny w podczerwieni może pokazać wahania promieniowania każdej części sceny, pokazując w ten sposób charakterystykę sceny.
2. Jaka jest zaleta termowizji w podczerwieni?
- Przejrzyj całkowitą ciemność
- Identyfikacja pod kamuflażem
- Wykrywanie dalekiego zasięgu
- Detekcja dystrybucji ciepła
- Bezdotykowy pomiar temperatury
- Świadomość zawodu
- I tak dalej
3. Jakie jest zastosowanie termowizji w podczerwieni?
Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizyjnej w podczerwieni. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w energetyce, bezpieczeństwie i monitorowaniu, produkcji przemysłowej, badaniach naukowych, leczeniu i innych tradycyjnych dziedzinach.
