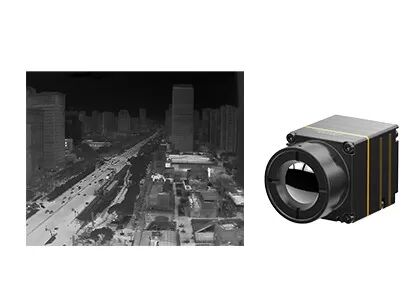

Niechłodzony moduł termiczny do dronów 640x512 12μM liczba klatek na sekundę 30 Hz

  • Uncooled Thermal Module For Drones 640x512 12μm Frame Rate 30Hz
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu iTL612/R
Minimalne zamówienie 1 kawałek
Cena negotiable
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,7 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 12μm
Typowy NETD ≤40mK Liczba klatek na sekundę 30 Hz
Podkreślić

Niechłodzony moduł termiczny GST

,

niechłodzony moduł termiczny dronów

,

rdzeń kamery termowizyjnej o częstotliwości odświeżania 30 Hz
Zostaw wiadomość
opis produktu
Moduł obrazowania termicznego TWIN612


Nieochłodzony moduł termiczny do dronów 640x512 12 μm Prędkość obrazu 30 Hz


Opis produktu


Rdzeń kamery podczerwonej iTL612R integruje wykrywacz termiczny podczerwony z pakietem poziomu płytki (WLP) 640x512 / 12μm.Jest to niechłodzony moduł radiometrycznego obrazowania termicznego LWIR dla dronów o zakresie widmowym od 8 do 14 μm.

Moduł kamery termicznej iTL612 oferuje ostre i ostre przedstawienie obrazu, kompaktowy rozmiar i niską cenę.Niechłodzony moduł cieplny iTL612R zapewnia niezawodne rozwiązanie dla integracji systemu podczerwonego z ograniczoną powierzchniąJego kompaktowa struktura osiągnęła najwyższy poziom tej samej specyfikacji modułu.Ma również opcjonalną funkcję termograficzną z zakresem pomiarów od -20 °C ~ 550 °C do pomiaru temperatury przemysłowej.

Moduł cieplny iTL612 został specjalnie opracowany dla obszarów konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej,Śledztwo policyjne, Pomoc i ratunek, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp.


Główne cechy


Kompaktny i lekki projekt
• Rozmiar: 21 mm × 22,3 mm × 27,3 mm (z soczewką 9,1 mm)
• Waga: 20,8 g±1,5 g (z soczewką 9,1 mm)
• Niskie zużycie energii nawet 0,7 W

Jasne obrazy i dokładna radiometria
• Nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Wspieranie pomiarów temperatury regionalnej, punktowej i izotermicznej

Różne interfejsy do łatwej integracji
• interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portami seryjnymi


Specyfikacja produktu


Model ITL612/R
Wydajność detektora IR
Materiał wrażliwy Tlenek wanadu
Rozstrzygnięcie 640×512
Wielkość pikseli 12 μm
Zakres widmowy 8~14 μm
Typowy NETD ≤ 40mk
Przetwarzanie obrazu
Prędkość obrazu 30 Hz
Czas uruchomienia 5s
Digitalne wideo RAW/YUV/BT656
Algorytm obrazu Korekta niejednorodności (NUC)
3D redukcja hałasu (3DNR)
De-hałas (DNS)
Kompresja dynamicznego zasięgu (DRC)
Wzmocnienie krawędzi (EE)
Wyświetlacz obrazu Czarny Gorący/Biały Gorący/Pseudo Kolor
Oprogramowanie do komputerów
Oprogramowanie ICC Moduł sterowania i wyświetlacz video
Specyfikacje elektryczne
Standardowy interfejs zewnętrzny 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Mężczyzna)
Płyty rozszerzalne USB Typ C
Interfejs komunikacji RS232-TTL/USB2.0
Interfejs cyfrowy wideo CMOS8/USB2.0
Napięcie zasilania 3.3V±0,1V VDC
Typowe zużycie energii 0.7W
Pomiar temperatury
Zakres temperatury pracy -10°C~+50°C
Zakres pomiaru temperatury -20°C~+150°C, 0°C~550°C; Wsparcie dostosowania i rozszerzania
Dokładność pomiaru temperatury Większa niż ±3°C lub ±3% (@23°C±3°C)
Regionalne pomiary temperatury Maksymalna, minimalna i średnia wartość regionalnej temperatury wyjściowej
SDK Wspieranie systemu Windows/Linux/ARM; osiągnięcie analizy strumienia wideo i konwersji z szarości na temperaturę
Cechy fizyczne
Rozmiar (mm) 21×22.3×27.3 (z obiektywem 9,1 mm)
Waga 200,8g±1,5g (z obiektywem 9,1 mm)
Przystosowanie do środowiska
Temperatura pracy -40°C~+70°C
Temperatura przechowywania -45°C~+85°C
wilgotność 5% do 95%, nie kondensujące
Wibracje 50,35 gramów, 3 osi
Szok. Półsinusowa fala, 40g/11ms, 3 oś 6 kierunek
Świadectwa RoHS2.0/REACH
Optyka
Opcjonalna soczewka Stałe skupienie Athermal: 9,1 mm


Zastosowania przemysłowe


Moduł obrazowania termicznego iTL612/R może być zintegrowany z ładunkami użytecznymi dronów i urządzeń noszonych, dzięki czemu jest szeroko stosowany w dziedzinieWsparcie techniczne, badania fotowoltaiczne, ochrona środowiska, badania naukowe, zdjęcia lotnicze, badania policyjne, ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
Niechłodzony moduł termiczny do dronów 640x512 12μM liczba klatek na sekundę 30 Hz 0


Różnorodne portfolio produktów



Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.



Bogata różnorodność produktów

Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.



Wyjątkowe osiągnięcia

Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.



Łatwa integracja

Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.


Często zadawane pytanie


1Co to jest NETD?

NETD odnosi się do "różnicy temperatury równoważnej hałasowi".Jest to miara tego, jak dobrze detektor obrazowania termicznego jest w stanie odróżnić bardzo małe różnice w promieniowaniu termicznym na obrazie. NETD jest zazwyczaj wyrażany w mili-Kelvinach (mK). Zazwyczaj im niższa wartość NETD, tym wyższa wskazuje wrażliwość termiczna.


2Co to jest SWaP3?

SWaP3 odnosi się do wielkości, masy, mocy, wydajności i ceny.


3Co to jest DRI?

DRI zwykle odnosi się do odległości wykrywania, rozpoznawania i identyfikacji systemu obrazowania termicznego.
