Niechłodzony rdzeń kamery termowizyjnej VOx o rozdzielczości 640x512, rozmiarze piksela 12 μm i zakresie widma długofalowego 8–14 μm
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | COIN612G2 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 12μm | Liczba klatek na sekundę | 25 Hz/30 Hz/50 Hz |
|---|---|---|---|
| Wideo cyfrowe | RAW/YUV422 | Wideo analogowe | PAL/NTSC |
| NETD | ≤25mK/F1,0/25℃ | Zakres widmowy | 8 ~ 14μm |
| Podkreślić | Rdzeń kamery termowizyjnej Longwave FPA,niechłodzony rdzeń kamery termowizyjnej VOx,niechłodzony moduł termiczny 8X z ciągłym zoomem |
||
opis produktu

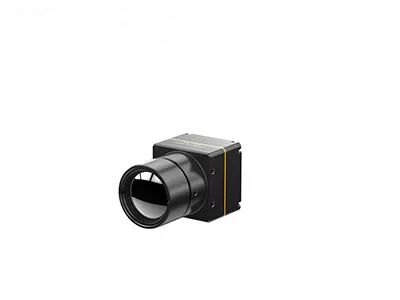

Niechłodzony rdzeń kamery termowizyjnej VOx 640x512 / 12μm, fale długofalowe z różnymi obiektywami IR
Przegląd produktu
Niechłodzony moduł podczerwieni COIN612G2 integruje detektor obrazu w podczerwieni o wymiarach 640x512 / 12 μm (WLP), wysokowydajny obwód przetwarzania sygnału i algorytm przetwarzania obrazu. Dzięki technologii pakowania na poziomie płytki detektor podczerwieni WLP ma prostszy proces produkcyjny i jest łatwiejszy w integracji, co jest bardziej odpowiednie w przypadku produkcji na dużą skalę i przy niskich kosztach.
Moduł podczerwieni COIN612G2 charakteryzuje się ostrym i wyraźnym obrazem termicznym, kompaktowymi rozmiarami i niskim kosztem. Do tej pory zapewnialiśmy naszym klientom różne dojrzałe i stabilne rozwiązania do obrazowania termowizyjnego w podczerwieni. Moduły podczerwieni serii COIN można łatwiej zintegrować z większą liczbą produktów terminalowych, co znacznie zmniejsza koszty dla klientów.
Główne cechy
- Kompleksowa funkcjonalność, ekonomiczne rozwiązanie
• Opracowany z wykorzystaniem wysokowydajnego, ekonomicznego detektora podczerwieni ApexCore na poziomie płytki z NETD ≤25mK
• Łączy główny nurt FPA z zaawansowanymi algorytmami przetwarzania obrazu w celu poprawy jakości obrazu - Kompaktowa konstrukcja, lekka konstrukcja
• Wymiary: 25,4×25,4×15,7 mm
• Waga: 15±1g, pobór mocy ≤0,65W - Wszechstronna konfiguracja, szybka integracja
• Dostępnych jest wiele opcji soczewek, aby spełnić różne wymagania aplikacji
• Obsługuje interfejsy wyjściowe obrazu USB 2.0/DVP/LVDS/BT.656
• Wysyła dane obrazu RAW/YUV za pomocą portu szeregowego
Specyfikacje produktu
| Model | COIN612G2 |
|---|---|
| Wskaźniki detektorów podczerwieni | |
| Wrażliwy materiał | Vox |
| Rezolucja | 640×512 |
| Rozmiar piksela | 12μm |
| Odpowiedź widmowa | 8μm ~ 14μm |
| Typowy NETD | ≤25mK/F1,0/25℃ |
| Przetwarzanie obrazu | |
| Cyfrowa liczba klatek na sekundę | 25/30/50 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Tłumienie szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
| Elektryczny | |
| Standardowy interfejs zewnętrzny | 50-pinowe: DF40C-50DP-0,4V(51), (HRS,męskie) |
| Płyta rozszerzeń | USB3.0/USB2.0/VPC/USB2.0 i VPC |
| Interfejs komunikacyjny | TTL-232/USB2.0 |
| Cyfrowy interfejs wideo | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Napięcie zasilania | 4,5 ~ 5,5 V |
| Typowe zużycie energii | 0,65 W |
| Mechaniczny | |
| Rozmiar gołego rdzenia (mm) | 25,4 × 25,4 × 15,7 |
| Masa gołego rdzenia (g) | 15±1g |
| Możliwość dostosowania do środowiska | |
| Temperatura pracy | -40 ℃ ~ + 70 ℃ |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5%~95%, bez kondensacji |
| Wibracja | 5,35 grama, losowe wibracje, 3-osiowe |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy |
| Orzecznictwo | ROHS2.0/REACH |
| Soczewka optyczna | |
| Soczewka optyczna | Stała ostrość atermiczna: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Poziom ochrony | IP67 (przednia soczewka) |
Zastosowania przemysłowe
Rdzeń kamery na podczerwień COIN612G2 jest szeroko stosowany w monitorowaniu bezpieczeństwa, wizji przemysłowej, obserwacjach zewnętrznych, straży pożarnej i ratownictwie, ADAS, wizji maszynowej itp.
Nasze zalety
- Dostosowanie produktu:Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
- Wsparcie techniczne i szkolenia na miejscu:Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenia operacyjne
- Wspólne innowacje dla nowych produktów i rynków:Współpracuj z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
Co to jest pseudokolor?
Pseudokolor, zwany także fałszywym kolorem, rozkład termiczny obiektów można przekształcić w obrazy wizualne za pomocą systemu termowizyjnego w podczerwieni i wyświetlić na monitorze w odcieniach szarości lub pseudokolorach. W ten sposób można uzyskać rozkład temperatury obiektów. Aby ułatwić ludziom łatwą analizę wizualną obrazu termowizyjnego, jest on przedstawiany za pomocą fałszywych kolorów reprezentujących różnicę temperatur.
Ile pseudokolorów może zaoferować moduł termowizyjny SensorMicro?
- Biały Gorący
- Lawa
- Żelazny Łuk
- Gorące żelazo
- Medyczne
- Arktyka
- Tęcza 1
- Tęcza2
- Gorąca czerwień
- Biały Gorący
