Niechłodzony moduł termowizyjny LWIR 640x512 12uM dla ładunków UAV
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 640x512 | Pobór energii | 0,7W |
|---|---|---|---|
| Zakres spektralny | 8 ~ 14 μm | Skok pikseli | 12μm |
| Typowa NETD | ≤40mK | Częstotliwość wyświetlania klatek | 30Hz |
| High Light | Moduł termowizyjny LWIR 12uM,ładunki UAV Moduł termowizyjny LWIR,rdzeń kamery termowizyjnej LWIR 640x512 |
||
opis produktu

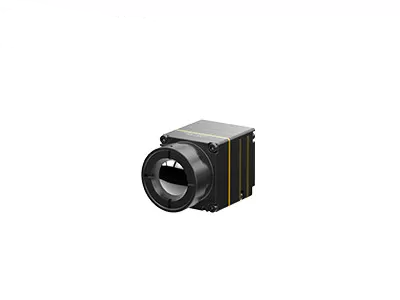

Niechłodzony moduł termowizyjny LWIR 640x512 12um dla ładunków UAV
Opis produktu
iTL612R to niechłodzony radiometryczny moduł termowizyjny LWIR do dronów o zakresie spektralnym od 8 do 14 μm.Zintegrowany z samodzielnie opracowanym detektorem podczerwieni GST 640 × 512/12 μm, moduł kamery termowizyjnej iTL612 ma potężne algorytmy przetwarzania obrazu i opcjonalną funkcję radiometryczną, dzięki czemu cele można łatwo zidentyfikować w scenach z dużej odległości.
Przy niewielkich wymiarach 21 mm × 22,3 mm × 27,3 mm i niewielkiej wadze zaledwie 21 g, niechłodzony moduł termowizyjny iTL612 doskonale nadaje się do integracji z dronami o ścisłych wymaganiach przestrzennych.Jego kompaktowa konstrukcja osiągnęła najwyższy poziom wśród modułów kamer termowizyjnych o tej samej specyfikacji.Poza tym zoptymalizowana konstrukcja obwodu gwarantuje równomierne zużycie energii na poziomie zaledwie 0,7 W, co skutecznie wydłuża żywotność baterii systemu podczerwieni.
Moduł termiczny iTL612 został specjalnie opracowany z myślą o konserwacji predykcyjnej, inspekcji fotowoltaicznej, ochronie środowiska, badaniach naukowych, fotografii lotniczej, dochodzeniu policyjnym, pomocy i ratownictwie, zapobieganiu pożarom lasów, bezpieczeństwu miejskiemu itp.
Główne cechy
Kompaktowa i lekka konstrukcja
• Rozmiar: 21mm×22,3mm×27,3mm (z obiektywem 9,1mm)
• Waga: 20,8 g ± 1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Zupełnie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie dla Windows/Linux/ARM SDK
• Obsługa regionalnego, punktowego i izotermicznego pomiaru temperatury
Różne interfejsy ułatwiające integrację
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Specyfikacja produktu
| Model | iTL612/R |
| Wydajność detektora IR | |
| Wrażliwy materiał | Tlenek wanadu |
| Rezolucja | 640×512 |
| Rozmiar piksela | 12μm |
| Zakres widmowy | 8 ~ 14 μm |
| Typowa NETD | ≤40mk |
| Przetwarzanie obrazu | |
| Częstotliwość wyświetlania klatek | 30Hz |
| Czas uruchomienia | 5s |
| Wideo cyfrowe | RAW/YUV/BT656 |
| Algorytm obrazu | Korekcja niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
| Oprogramowanie komputerowe | |
| Oprogramowanie ICC | Sterowanie modułami i wyświetlanie wideo |
| Parametry elektryczne | |
| Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0,4V(51), (HRS, mężczyzna) |
| Karta rozszerzeń USB | Typ-C |
| Interfejs komunikacyjny | RS232-TTL/USB2.0 |
| Cyfrowy interfejs wideo | CMOS8/USB2.0 |
| Napięcie zasilania | 3,3 V ± 0,1 V VDC |
| Typowe zużycie energii | 0,7W |
| Pomiar temperatury | |
| Zakres temperatury pracy | -10°C~+50°C |
| Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Wsparcie dostosowywania i rozbudowy |
| Dokładność pomiaru temperatury | Większa o ± 3°C lub ± 3% (@23 ℃ ± 3 ℃) |
| Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
| SDK | Wsparcie Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję z szarości na temperaturę |
| Charakterystyka fizyczna | |
| Rozmiar (mm) | 21×22,3×27,3 (z obiektywem 9,1 mm) |
| Waga | 20,8 g ± 1,5 g (z obiektywem 9,1 mm) |
| Adaptacja do środowiska | |
| temperatura robocza | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| Wilgotność | 5% ~ 95%, bez kondensacji |
| Wibracja | 5.35grms, 3 osie |
| Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie 6 kierunku |
| Certyfikaty | ROHS2.0/REACH |
| Optyka | |
| Opcjonalny obiektyw | Atermiczna stała ostrość: 9,1 mm |
Zastosowania przemysłowe
Moduł termowizyjny iTL612/R można zintegrować z ładunkami UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja predykcyjna, inspekcja fotowoltaiczna, ochrona środowiska, badania naukowe, fotografia lotnicza, dochodzenie policyjne, pomoc i ratownictwo, zapobieganie pożarom lasów, bezpieczeństwo miejskie itp..
Nasze atuty
Często zadawane pytania
1. Co to jest pseudokolor?
Pseudokolor, zwany również kolorem fałszywym, rozkład termiczny obiektów może być przekształcany w obrazy widzialne przez system obrazowania w podczerwieni i wyświetlany na monitorze w odcieniach szarości lub pseudokolorze.W ten sposób można uzyskać rozkład temperatury obiektów.Aby ułatwić ludziom wizualną analizę obrazu termicznego, jest on reprezentowany za pomocą fałszywych kolorów reprezentujących różnicę temperatur.
2. Ile pseudo kolorów może zaoferować moduł termowizyjny GST?
- Biały gorący
- Lawa
- Żelazny łuk
- Gorące żelazo
- Medycyna
- Arktyka
- Tęcza1
- Tęcza2
- Czerwony gorący
- Biały gorący
