Moduł termiczny o rozdzielczości 640x512 podczerwieni z rozmiarem pikseli 8μm do dostrojenia na poziomie medycznym
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | RoHS2.0; Reach |
| Numer modelu | iHA608W |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 | Zużycie energii | 0,6 W |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 8μm |
| Typowy NETD | ≤30mK | Liczba klatek na sekundę | 25 Hz |
| Podkreślić | Moduł termiczny na podczerwień 384x288,moduł termiczny na podczerwień do pomiaru temperatury skóry |
||
opis produktu

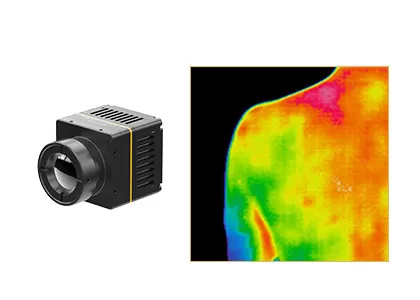

640x512 Moduł termiczny podczerwony 8 μm do pomiaru temperatury ciała ludzkiego
Przegląd produktu
Niechłodzony rdzeń kamery podczerwonej iHA608W jest specjalnie zaprojektowany do pomiaru temperatury ciała na poziomie medycznym bez kontaktu.Zbudowany na detektorze ApexCore 640×512/8μm i w pełni kalibrowany dla precyzjiZaawansowane algorytmy przetwarzania obrazu medycznego optymalizują szczegóły obrazu termicznego i precyzyjnie odwzorowują rozkład temperatury w celu uzyskania niezawodnych wyników.
Główne cechy
- /Tuning na poziomie medycznym:Specjalnie kalibrowane do odczytu temperatury ciała bez kontaktu z dokładnością ±0,5°C
- Optyka medyczna:Wysokiej jakości soczewki optyczne w połączeniu z ekskluzywnymi medycznymi algorytmami termicznymi
- Optymalizowana miniaturyzacja:Ultra-kompaktna konstrukcja z wykorzystaniem technologii detektorów podczerwieni 8-μm
- Kompaktowe wymiary:Rozmiar 21×21×31,5 mm i waga 25±2 g dla łatwej integracji
- Elastyczna łączność:Podwójny interfejs wideo typu C i USB2.0
- Całkowite wsparcie rozwojowe:Kompletny SDK dla systemów operacyjnych Windows, Android i Linux
Specyfikacja produktu
| Model | iHA608W |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 640×512 |
| Wielkość pikseli | 8 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 30mK |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 25 Hz |
| Czas uruchomienia | ≤ 6 s |
| Digitalne wideo | Raw/YUV/TMP |
| Algorytm obrazu | NUC/3DNR/DNS/DRC/EE |
| Wyświetlacz obrazu | Medyczny/Pseudo kolor |
| Pomiar temperatury | |
| Temperatura pracy | 10°C~+50°C |
| Zakres pomiaru temperatury | 32°C~+42°C |
| Dokładność pomiaru temperatury | ≤±0,5°C (po 2-minutowym rozgrzewaniu, temperatura otoczenia 23±3°C, docelowa temperatura 32-42°C) |
| Odległość pomiarowa | 0.5m-5m; obsługuje pomiar temperatury na wiele odległości za pośrednictwem SDK |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | USB ((TYPE-C) |
| Interfejs komunikacji | USB. |
| Interfejs cyfrowy wideo | USB2.0 |
| Napięcie zasilania | 5V±0.5 |
| Typowe zużycie energii | 0.6W |
| Soczewki optyczne | |
| Długość ostrości | 4 mm |
| Rodzaj soczewki | Stałe skupienie Athermal |
| F/# | 1 |
| FOV ((H×V) | 690,2°×55,4° |
| Wyroby mechaniczne | |
| Rozmiar (w tym soczewka) | 21 mm × 21 mm × 31,5 mm (włącznie z soczewką 4 mm) |
| Masa (włącznie z soczewką) | 25 g±2 (w tym soczewka 4 mm) |
| Przystosowanie do środowiska | |
| Temperatura pracy | -10°C~+50°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia, 3 osi, 6 kierunek |
| ESD | 6kV wyładowanie kontaktowe; 8kV wyładowanie powietrza |
| Certyfikacja | |
| Certyfikacja środowiskowa | RoHS2.0/REACH |
Zastosowania przemysłowe
Moduł termiczny iHA608W został zaprojektowany do szerokiego zastosowania w medycynie i opiece zdrowotnej, w tym w badaniach przesiewowych chorób, fizjoterapii w tradycyjnej medycynie chińskiej, badaniu zdrowia,Rehabilitacja, i pokrewnych dziedzin.
Nasze podstawowe atuty
Stabilne zaopatrzenie
Dzięki stabilnemu i niezawodnemu łańcuchowi dostaw w całym naszym ekosystemie możemy szybko reagować na zapotrzebowanie rynku.
Utrzymanie innowacji
Dzięki wiedzy specjalistycznej w produkcji detektorów i doświadczeniu w wspieraniu integracji systemów, zdobywamy głębokie wgląd w wymagania dotyczące wydajności, ciągle optymalizujemy projekty,i stworzyć cnotliwy cykl: Zastosowanie produktu → Wrażenia techniczne → Uaktualnienie produktu.
Częste pytania
Co to jest detektor podczerwieni / czujnik obrazowania termicznego?
Fale podczerwone nie są widoczne ludzkim okiem. Infrared detector / thermal imaging sensor is an optical-electrical device that reacts to infrared radiation and thermal energy and converts it into electrical signal and then outputs visible thermal images.
Co to jest WLP?
WLP odnosi się do opakowania na poziomie płytki. Jest to proces zakończenia opakowania wysokiej próżni bezpośrednio na całej płytce MEMS, a następnie pisania i cięcia w celu stworzenia pojedynczego czujnika podczerwonego.Wraz z opakowaniem metalowym i opakowaniem ceramicznym, są to 3 główne formaty opakowań niechłodzonych detektorów podczerwieni.
Jaka jest zaleta WLP?
Detektory WLP IR są specjalnie zaprojektowane w celu spełnienia wymogów miniaturyzacji i niskiego kosztu w zakresie stosowania technologii podczerwieni na rynku elektroniki użytkowej.Obecnie oferujemy różnorodne rozwiązania modułów WLP podczerwonych w celu zwiększenia liczby nowych zastosowań na rynkach wschodzących.
