Moduł obrazowania cieplnego bez kontaktu termograficznego z rozdzielczością 640x512 i rozmiarem pikseli 8 μm dla dokładności ± 0,5 °C

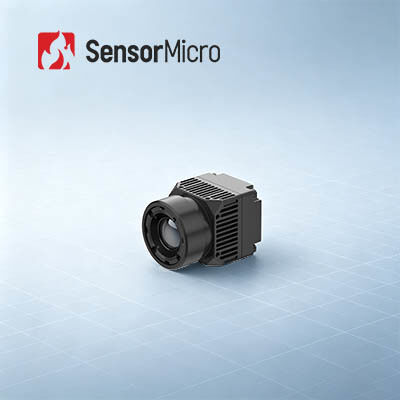

  • Non Contact Thermography Uncooled Thermal Imaging Module with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo RoHS2.0; Reach
Numer modelu iHA608W
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 Zużycie energii 0,6 W
Zakres widmowy 8 ~ 14μm Rozstaw pikseli 8μm
Typowy NETD ≤30mK Liczba klatek na sekundę 25 Hz
Podkreślić

Termografia Moduł obrazowania termicznego 17um

,

Niechłodzony moduł obrazowania termicznego 384x288

,

Rdzeń kamery cieplnej bez kontaktu
Zostaw wiadomość
opis produktu
Bezkontaktowa termografia Niezchłodzony moduł obrazowania termowizyjnego 640x512 8 µm
Przegląd produktu

iHA608W to niezchłodzona kamera na podczerwień wykorzystująca detektor podczerwieni ApexCore 640×512 o rastrze pikseli 8 µm, zoptymalizowany pod kątem termometrii bezkontaktowej. Moduł osiąga dokładność pomiaru ±0,5°C. Zaimplementowane algorytmy przetwarzania obrazu dedykowane dla medycyny poprawiają jakość obrazu termowizyjnego, realizując wizualną reprezentację rozkładu temperatury obiektu i zapewniając stabilne wyjście ilościowego pomiaru temperatury. Dzięki rastrowi pikseli 8 µm moduł osiąga miniaturowe wymiary mechaniczne. Zaimplementowano wyjście sygnału wideo typu C oraz interfejsy komunikacji danych USB2.0 do integracji systemowej. Docelowe dziedziny zastosowań obejmują sprzęt diagnostyczny medyczny, systemy monitorowania zdrowia populacji oraz systemy monitorowania temperatury zwierząt hodowlanych.

Główne cechy
  • Precyzyjna termometria i zoptymalizowane obrazowanie termowizyjne w medycynie
    • Algorytm dostrojony do bezkontaktowego pomiaru temperatury ciała; dokładność pomiaru do ±0,5°C
    • Optyka klasy medycznej i dedykowane algorytmy obrazowania poprawiają definicję obrazu termowizyjnego
  • Zminiaturyzowane właściwości mechaniczne do integracji wbudowanej
    • Wykorzystuje niezchłodzony detektor podczerwieni ApexCore 8 µm do realizacji kompaktowej konstrukcji
    • Wymiary zewnętrzne: 21×21×31,5 mm; waga modułu: 25±2 g, nadaje się do kompaktowych systemów wbudowanych
  • Kompleksowe wsparcie interfejsu i rozwoju oprogramowania
    • Zintegrowane wyjście wideo typu C i interfejsy komunikacyjne USB2.0 do osadzania w systemach
    • Pakiety SDK są dostarczane dla systemów Windows, Android i Linux w celu ułatwienia wtórnego rozwoju
Specyfikacje produktu
Model iHA608W
Wskaźniki detektora IR
Materiał czuły VOx
Rozdzielczość 640×512
Rozmiar piksela 8 µm
Odpowiedź spektralna 8 µm ~ 14 µm
Typowy NETD ≤30mK
Przetwarzanie obrazu
Częstotliwość klatek cyfrowych 25 Hz
Czas uruchamiania ≤6s
Wideo cyfrowe RAW/YUV/TMP
Algorytm obrazu NUC/3DNR/DNS/DRC/EE
Wyświetlanie obrazu Medyczne/Pseudo kolor
Oprogramowanie PC
Oprogramowanie komputerowe Sterowanie modułem i wyświetlanie wideo
Pomiar temperatury
Temperatura pracy 10°C~+50°C
Zakres pomiaru temperatury 32°C~+42°C
Dokładność pomiaru temperatury ≤±0,5°C (po 2 minutach rozgrzewania, otoczenie 23±3°C, cel 32-42°C)
Odległość pomiaru 0,5m-5 m; obsługuje pomiar temperatury na wielu odległościach za pomocą SDK
SDK Obsługa SDK dla Windows/Android/Linux, realizacja analizy strumienia wideo, sterowania modułem, kompleksowego pomiaru temperatury tablicy, obrazowania termowizyjnego, ustawiania okna temperatury, wielu integracji
Elektryczne
Standardowy interfejs zewnętrzny USB (TYP-C)
Interfejs komunikacyjny USB
Cyfrowy interfejs wideo USB2.0
Napięcie zasilania 5V±0,5
Typowe zużycie energii 0,6W
Obiektyw optyczny
Długość ogniskowej 4 mm
Typ obiektywu Stała ogniskowa atermiczna
F/# 1
FOV (H×V) 69,2°×55,4°
Mechaniczne
Rozmiar (w tym obiektyw) 21mm×21mm×31,5mm (w tym obiektyw 4 mm)
Waga (w tym obiektyw) 25g±2 (w tym obiektyw 4 mm)
Adaptacyjność środowiskowa
Temperatura pracy -10°C~+50°C
Temperatura przechowywania -45°C~+85°C
Wilgotność 5%~95%, bez kondensacji
Wibracje 5,35grms, losowe wibracje, 3 osie
Uderzenie Półsinusoida, 40g/11ms, kierunek uderzenia, 3 osie, 6 kierunków
ESD Wyładowanie kontaktowe 6kV; wyładowanie powietrzne 8kV
Certyfikacja
Certyfikacja środowiskowa ROHS2.0/REACH
Zastosowania przemysłowe

Moduł termowizyjny iHA608W jest obecnie i w przyszłości przewidziany do szerokiego zastosowania w dziedzinach takich jak: przesiewowe badania chorób, fizjoterapia w tradycyjnej medycynie chińskiej, badania stanu zdrowia, rehabilitacja itp.

Standaryzowana usługa
  • Kompletna dokumentacja: Instrukcje obsługi produktu, przewodniki konfiguracji i referencje wyboru. Rozpocznij pracę bez zgadywania.
  • Pomoc w rozwoju i testowaniu: Zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów ułatwione.
  • Zaawansowany zestaw narzędzi dla deweloperów: SDK, API, algorytmy i narzędzia do debugowania do głębokiej integracji.
  • Zdalne wsparcie techniczne: Wsparcie 24/7 - szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
  • Gwarancja: Oryginalne części i ścisłe przestrzeganie procesów w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
1. Czym jest obrazowanie termowizyjne podczerwieni?

Obrazowanie termowizyjne podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach, w celu tworzenia ich obrazów lub uzyskiwania informacji o temperaturze obiektów, nawet w warunkach słabej widoczności.

2. Jak działa obrazowanie termowizyjne podczerwieni?

System obrazowania termowizyjnego podczerwieni to pasywna, bezkontaktowa metoda detekcji i identyfikacji oparta na technologii podczerwieni. Skupia promieniowanie podczerwone sceny na matrycy detektora podczerwieni poprzez układ optyczny podczerwieni, który może przepuszczać promieniowanie podczerwone. Detektor termiczny przekształca sygnał promieniowania o różnej intensywności w odpowiadający mu sygnał elektryczny, a następnie poprzez wzmocnienie i przetwarzanie wideo, tworzy obraz podczerwieni, który może być obserwowany gołym okiem.
